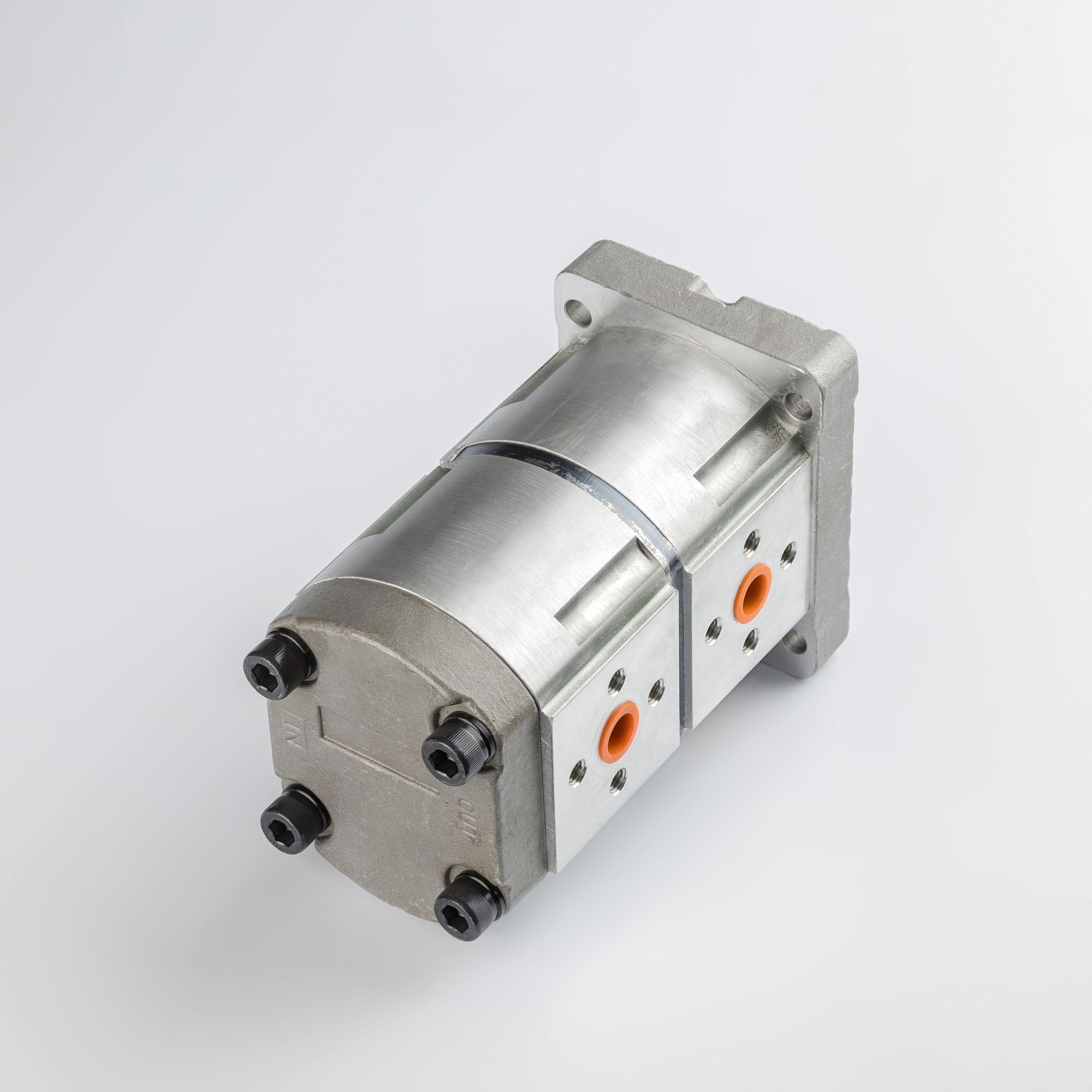

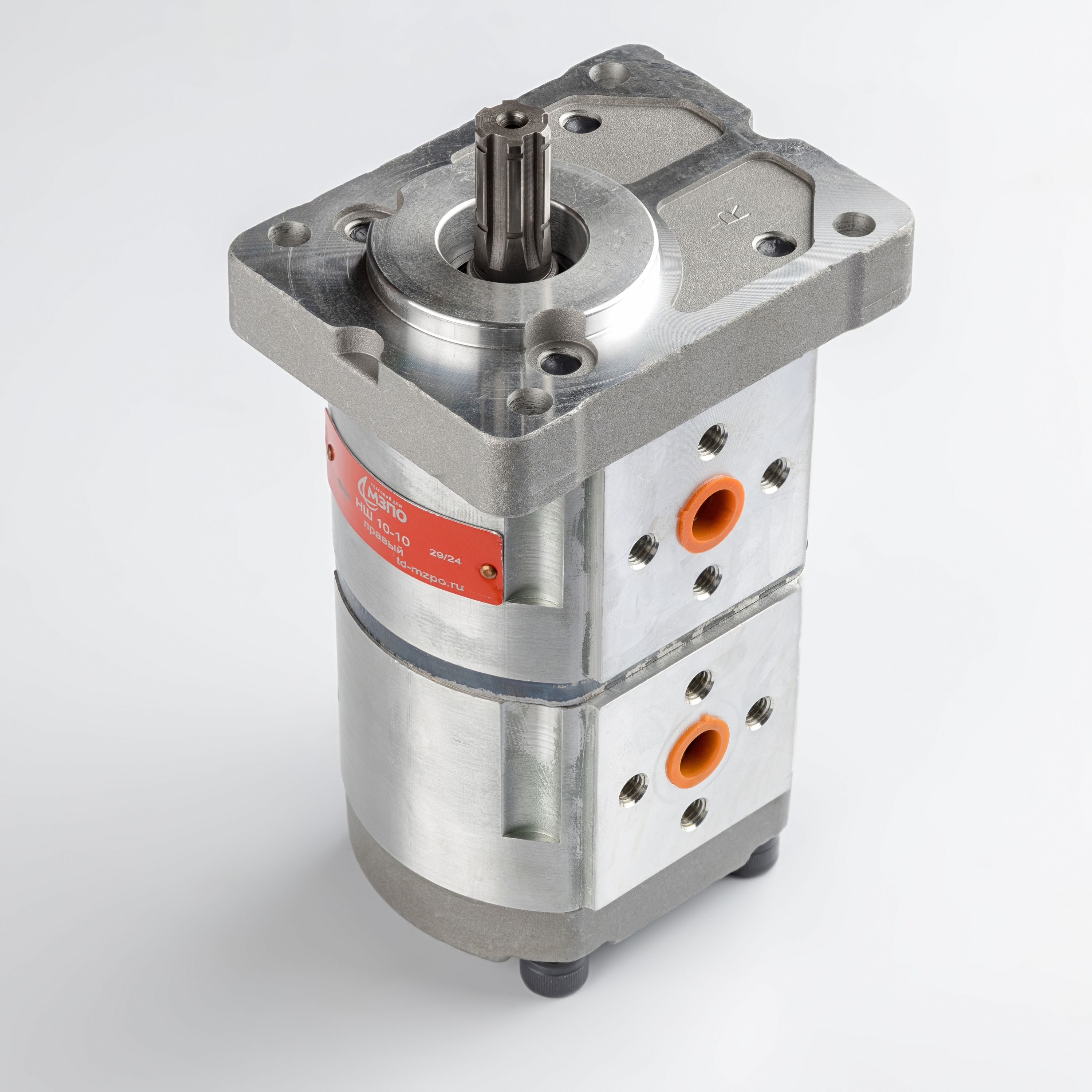

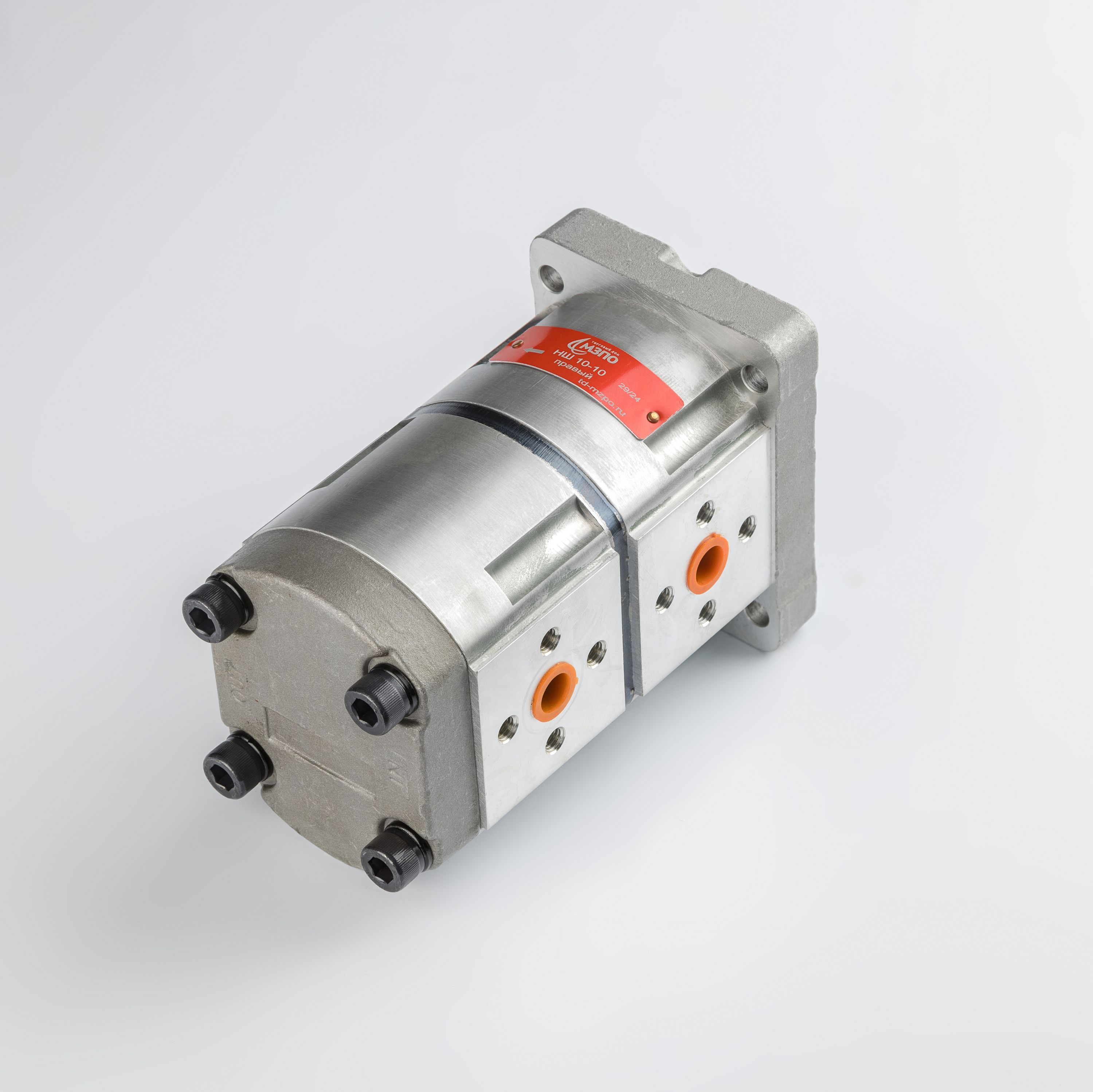

Техническое описание шестеренного тандемного насоса НШ 10-10
Двухсекционный шестеренный насос НШ 10-10 представляет собой объемный роторный гидроагрегат, предназначенный для нагнетания рабочей жидкости в гидравлические системы специализированной и сельскохозяйственной техники. Конструктивное исполнение насоса соответствует требованиям ГОСТ 8752-79, что гарантирует высокую эксплуатационную надежность и герметичность узлов.
Конструктивные особенности и принцип работы
Агрегат состоит из двух секций с рабочим объемом 10 см³ каждая. Вращение ведущего вала — правое (по часовой стрелке со стороны привода). Основным рабочим органом являются прямозубые шестерни, установленные в корпусе из высокопрочного алюминиевого сплава. Тандемная схема позволяет обеспечивать независимую подачу рабочей жидкости в два контура гидросистемы.
Технические характеристики:
- Рабочий объем секций: 10 / 10 см³;
- Номинальное давление: 21 МПа (210 бар);
- Максимальное пиковое давление: 25 МПа (250 бар);
- Частота вращения: номинальная — до 4000 об/мин, минимальная — 600 об/мин;
- Масса узла: 4,6 кг.
Применяемость и эксплуатация
Данная модификация широко применяется в гидросистемах тракторов Т-25 А, Т-25Ф, Т-16, ХТЗСШ-16М. Техническое обслуживание и монтаж должны производиться в строгом соответствии с регламентом эксплуатации гидравлического оборудования и нормами ГОСТ. Использование качественных гидравлических масел обеспечивает длительный ресурс работы качающего узла и стабильность выходных параметров давления.
