Техническое описание гидромашины

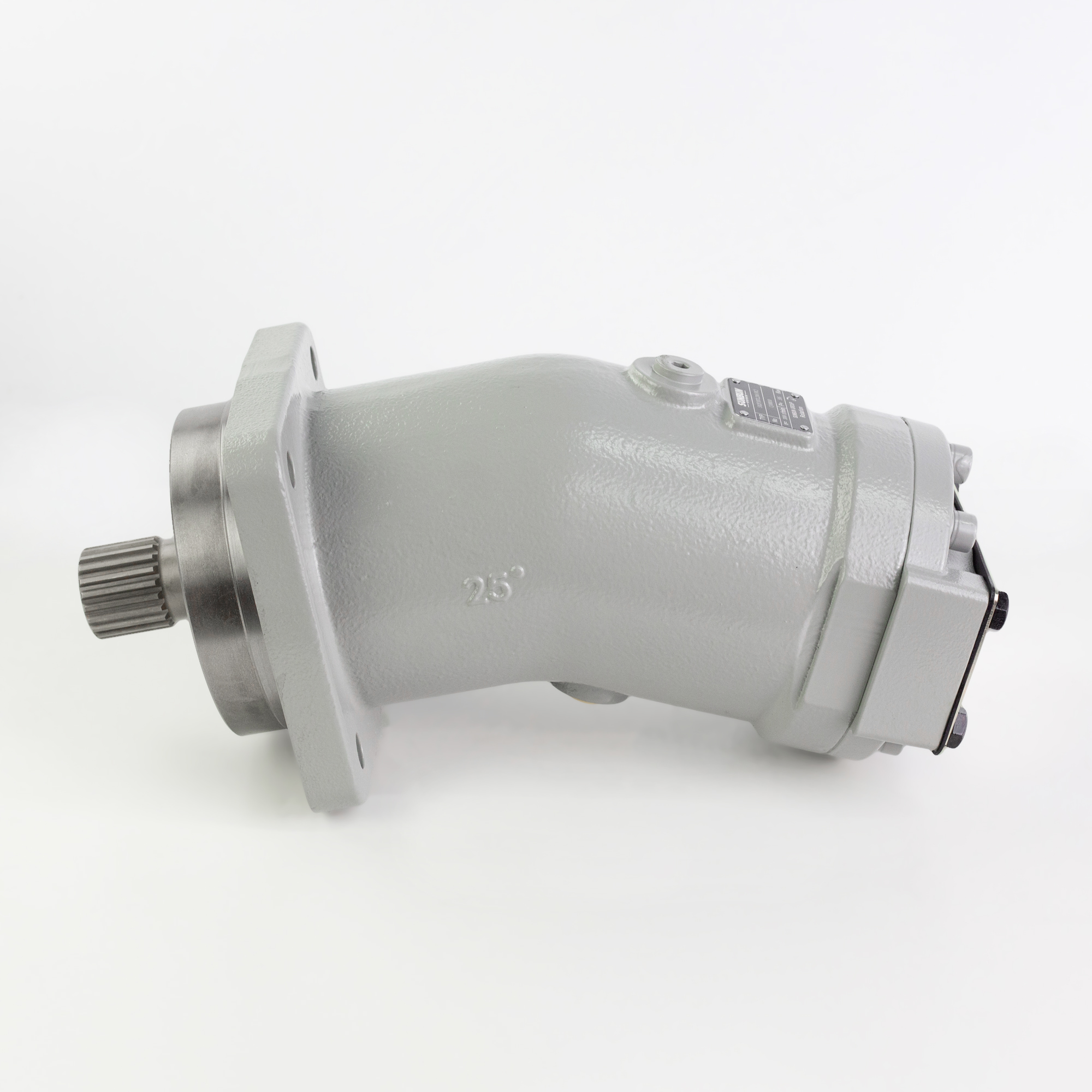

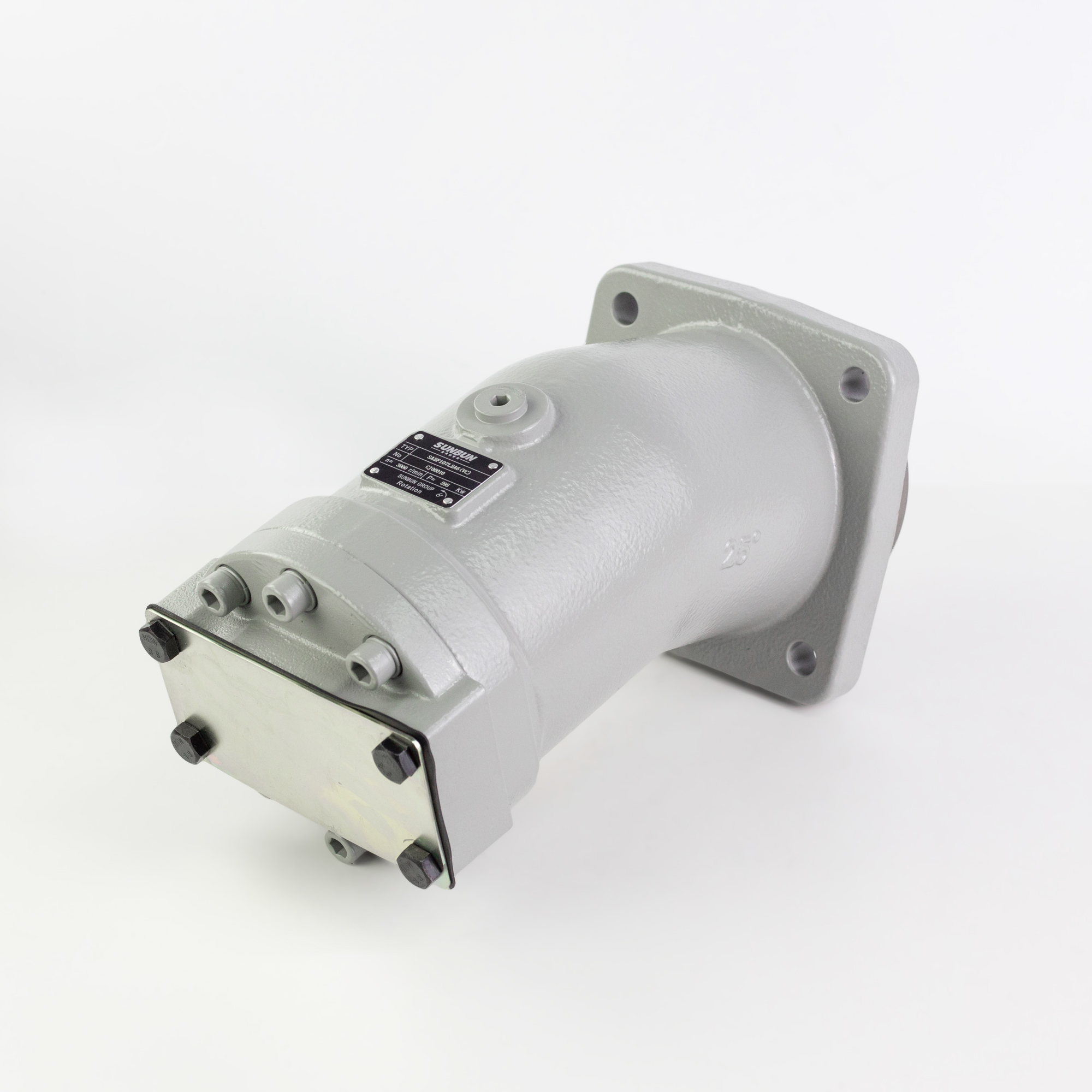

Данный агрегат представляет собой аксиально-поршневой нерегулируемый насос с наклонным блоком цилиндров. Конструктивное исполнение и технические параметры соответствуют требованиям ГОСТ 13823-80 и ГОСТ 31177-2003 в части общих технических условий для объемных гидроприводов.
Конструктивные особенности и эксплуатационные параметры:
- Принцип работы: Преобразование механической энергии вращения приводного вала в гидравлическую энергию потока рабочей жидкости.
- Геометрические характеристики: Рабочий объем составляет 107 см³/об, что обеспечивает высокую производительность в составе гидросистем строительной и крановой спецтехники.
- Режимы давления: Номинальное рабочее давление составляет 35 МПа (350 бар), с возможностью кратковременных пиковых нагрузок до 40 МПа (400 бар).
- Кинематика: Максимальная частота вращения вала достигает 3000 об/мин. Направление вращения — правое (по часовой стрелке со стороны вала).
- Эффективность: Объемный КПД узла составляет не менее 95%, что минимизирует внутренние утечки и тепловые потери.
- Термическая устойчивость: Эксплуатация допускается в широком температурном диапазоне рабочей среды от -40°C до +80°C (кратковременно до +100°C).
Изделие является высокотехнологичным аналогом серии 310.3(4).112 и предназначено для работы в открытых и замкнутых гидросистемах высокого давления.
