Техническое описание аксиально-поршневого насоса

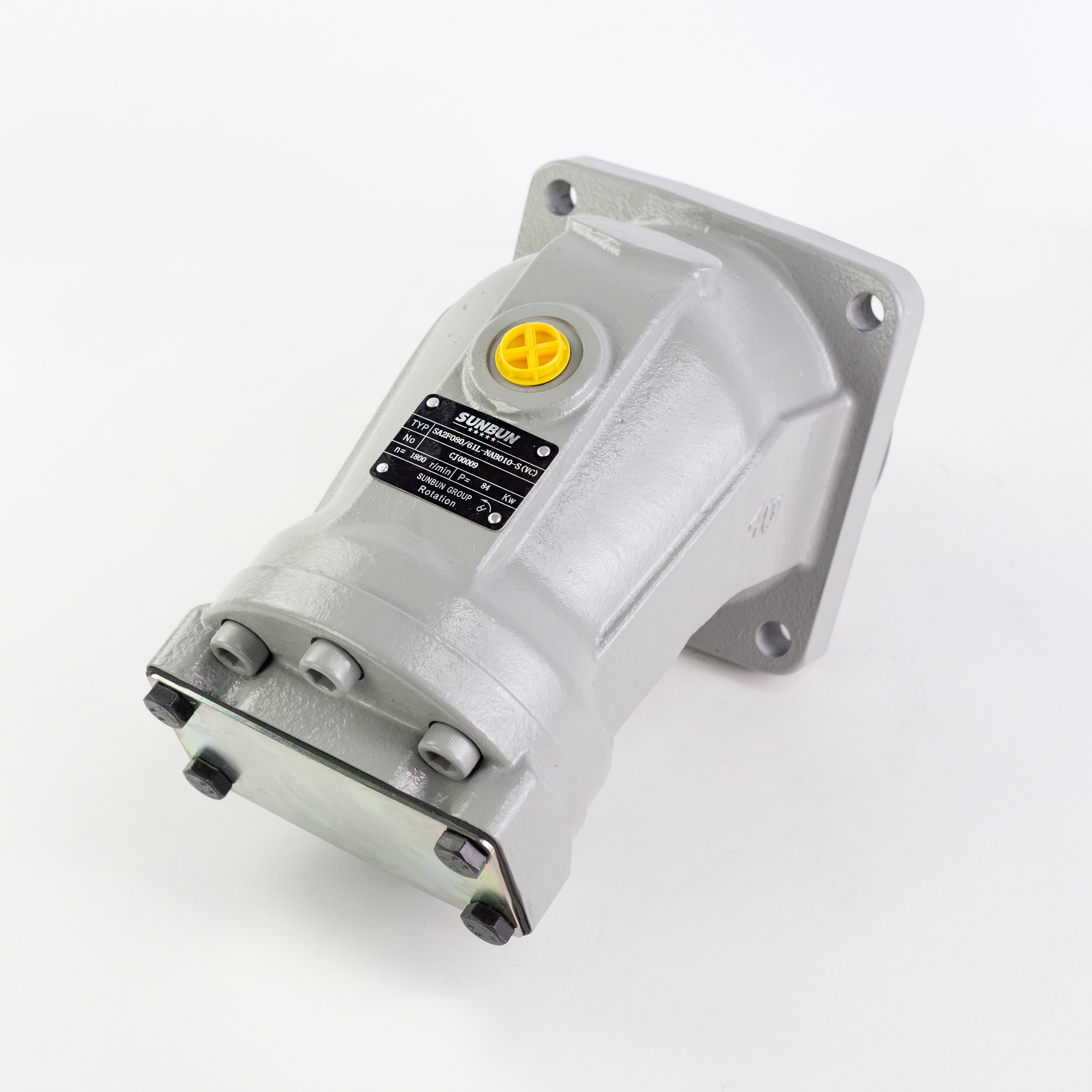

Нерегулируемый аксиально-поршневой гидронасос с наклонным блоком (угол наклона 40°) предназначен для преобразования механической энергии вращения приводного вала в гидравлическую энергию потока рабочей жидкости. Данный агрегат спроектирован для эксплуатации в составе гидросистем строительной, дорожной и крановой спецтехники. Соответствует требованиям ГОСТ 13823-80 (Гидроприводы объемные. Насосы аксиально-поршневые. Общие технические условия).
Конструктивные и эксплуатационные особенности:
- Гидравлические параметры: Рабочий объем составляет 80 см³/об. При номинальном давлении 40 МПа и максимальном пиковом давлении до 45 МПа обеспечивается высокая удельная мощность.
- Эффективность: Объемный коэффициент полезного действия (КПД) составляет не менее 95%, что минимизирует внутренние утечки и тепловые потери.
- Кинематика: Направление вращения вала — правое. Максимальная частота вращения в замкнутом контуре достигает 3350 об/мин.
- Присоединительные интерфейсы: Вал выполнен в шлицевом исполнении согласно стандарту DIN 5480 (W40x2x18x9g). Подключение к гидролинии осуществляется через два фланцевых порта, расположенных на торцевой крышке.
- Температурный режим: Уплотнения и конструкционные материалы обеспечивают стабильную работу в диапазоне температур рабочей среды от -40°C до +100°C.
Изделие является техническим аналогом серии 310.3(4).80 и полностью взаимозаменяемо по посадочным и присоединительным размерам в соответствии с ГОСТ 12445-80.
