Техническое описание аксиально-поршневого насоса

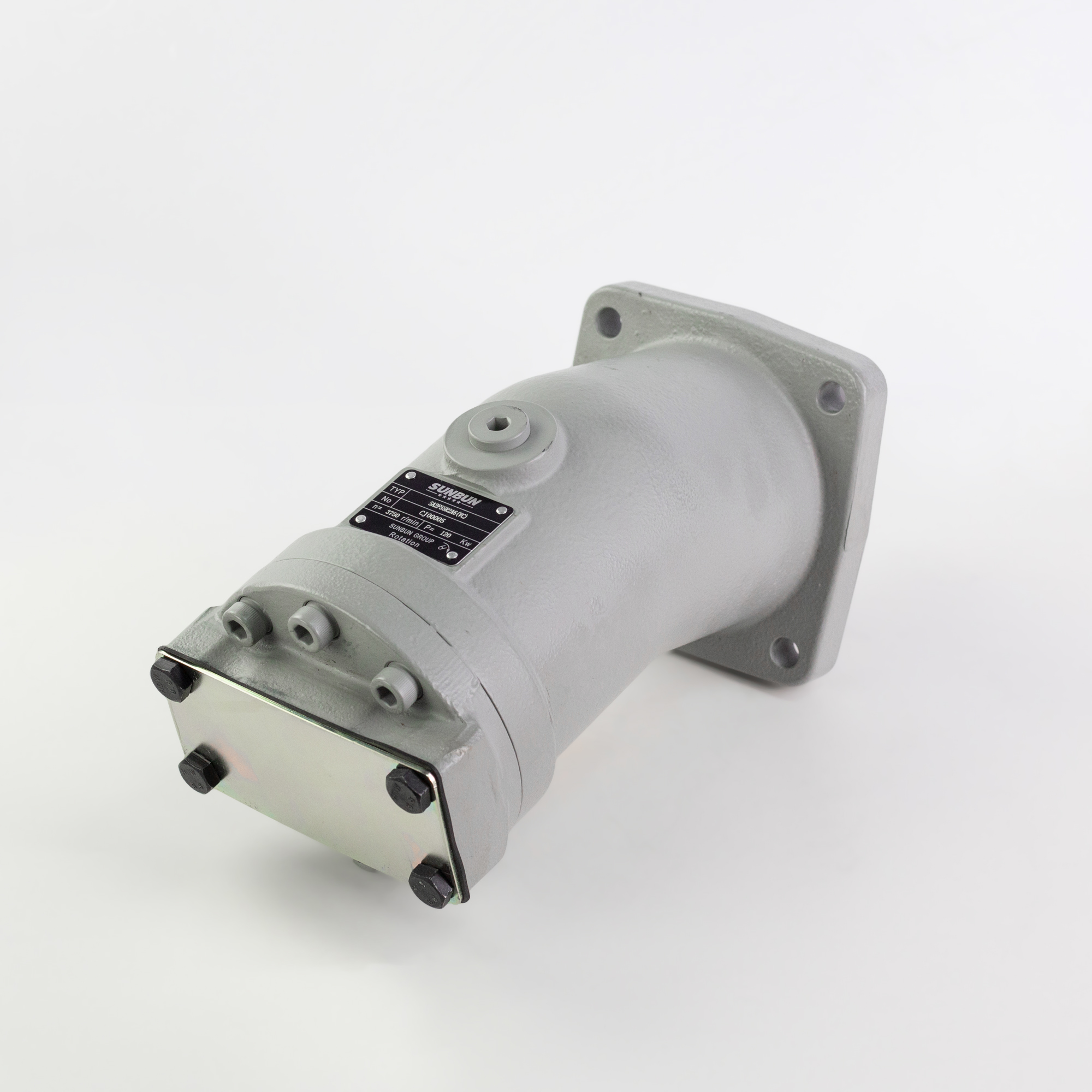

Нерегулируемый аксиально-поршневой гидронасос с наклонным блоком предназначен для преобразования механической энергии вращения приводного вала в гидравлическую энергию потока рабочей жидкости. Данный агрегат эксплуатируется в составе гидросистем строительной, дорожной и специализированной крановой техники.
Конструктивные и эксплуатационные особенности:
- Тип вытеснителей: аксиально-поршневая группа с углом наклона блока цилиндров.
- Направление вращения: правое (согласно технической спецификации серии).
- Стандарты производства: Изделие соответствует требованиям ГОСТ 13823-80 (Гидроприводы объемные. Насосы объемные и гидромоторы. Общие технические условия).
- Присоединительные размеры: шлицевой вал выполнен в соответствии с метрическими стандартами, гидравлическое подключение осуществляется через два фланца на торцевой крышке.
Технические характеристики:
- Рабочий объем: 55 см³/об;
- Номинальное давление на выходе: 30 МПа (300 бар);
- Максимальное пиковое давление: 35 МПа (350 бар);
- Номинальная частота вращения: до 3750 об/мин;
- Объемный КПД: не менее 95%;
- Диапазон температур рабочей среды: от -40°C до +80°C (кратковременно до +100°C);
- Климатическое исполнение: соответствует ГОСТ 15150-69.
