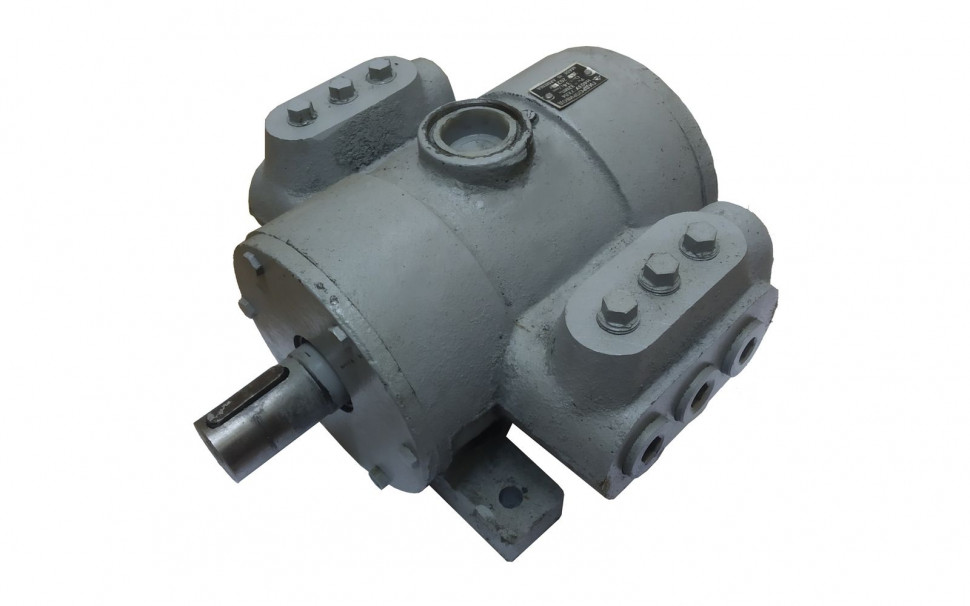

Техническое описание радиально-поршневого насоса Н403У
Радиально-поршневой эксцентриковый насос высокого давления серии Н403У является гидравлическим агрегатом нерегулируемого типа. Данное оборудование спроектировано для нагнетания рабочей жидкости в гидросистемы промышленного оборудования, прессов и станочных линий, где требуется создание стабильного высокого давления до 400 бар (40 МПа) при постоянном направлении потока.
Конструктивные особенности и принцип работы
Насос Н403У изготовлен в соответствии с требованиями ГОСТ 13823-80, что гарантирует высокую надежность и стандартизацию узлов. Конструкция включает в себя эксцентриковый вал, который приводит в движение поршневые группы, расположенные радиально относительно оси вала. Механизм обеспечивает высокую объемную эффективность и долговечность при эксплуатации в тяжелых режимах.
Технические характеристики
- Рабочий объем: 25 см³/об, что обеспечивает номинальную подачу рабочей жидкости.
- Давление: Номинальное рабочее давление составляет 400 бар, что позволяет использовать насос в силовых гидроприводах.
- Производительность: Максимальный расход достигает 34 л/мин при номинальной частоте вращения.
- Энергопотребление: Потребляемая мощность агрегата составляет 21 кВт.
Требования к эксплуатации
Согласно ГОСТ 13823-80, в качестве рабочей жидкости должны применяться минеральные масла с кинематической вязкостью от 21 до 265 мм²/с (сСт) при температуре от +10°С до +50°С. Класс чистоты рабочей жидкости должен быть не ниже 13 по ГОСТ 17216-71 (номинальная тонкость фильтрации — 25 мкм).
Область применения
Насос Н403У широко применяется в гидроагрегатах кузнечно-прессового оборудования, установках для литья пластмасс под давлением и других гидросистемах, требующих высокого давления и надежности нагнетательного узла.
