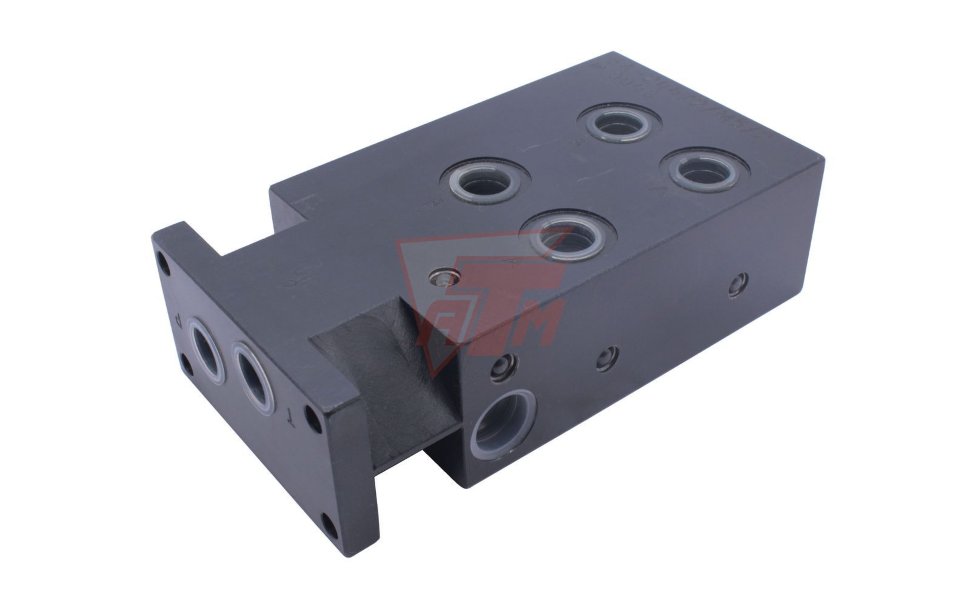

Техническое описание монтажной плиты BA-244/2/M5/210/NT
Многопозиционная монтажная плита серии BA предназначена для построения гидравлических систем с использованием модульной аппаратуры типоразмера CETOP 3 (NG6). Данный гидроблок обеспечивает параллельное соединение двух исполнительных позиций, что позволяет компактно разместить распределители и контрольно-регулирующую аппаратуру на едином основании.
Технические характеристики и параметры:
- Конструктивное исполнение: Моноблочная плита на 2 рабочие позиции.
- Максимальное рабочее давление: 250 бар, что соответствует требованиям эксплуатации в гидросистемах высокого давления.
- Пропускная способность: Номинальный расход до 35 л/мин при минимальных перепадах давления.
- Материал корпуса: Высокопрочная сталь с защитным химическим покрытием для предотвращения коррозии.
- Присоединительные порты: Резьбовые отверстия G 3/8" для подключения напорной (P) и сливной (T) линий, а также рабочих портов (A, B).
Соответствие стандартам:
Изделие изготовлено и испытано в соответствии с техническими регламентами. Продукт соответствует требованиям ГОСТ 16514-96 (Гидроприводы объемные. Гидроаппараты. Общие технические требования) и предназначен для эксплуатации в макроклиматических районах с умеренным и холодным климатом согласно ГОСТ 15150-69.
Применение данной плиты позволяет оптимизировать разводку трубопроводов, снизить количество внешних соединений и повысить общую надежность гидравлического контура промышленного оборудования и мобильных машин.
