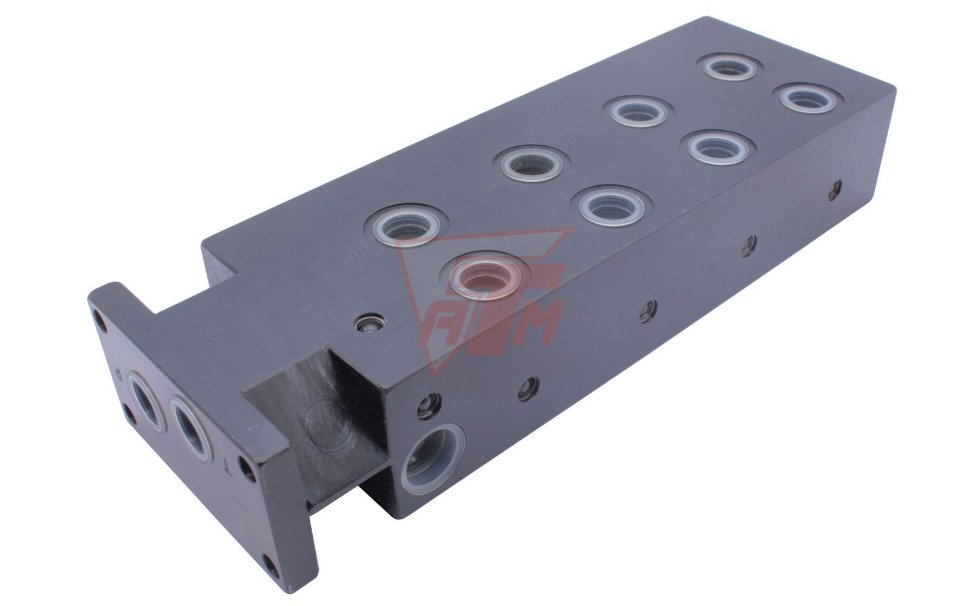

Техническое описание монтажной плиты BA-244/4/M5/350/NT
Многопозиционная монтажная плита серии BA предназначена для групповой установки гидрораспределителей и модульной аппаратуры с присоединительным интерфейсом CETOP 3 (NG6). Конструкция изделия обеспечивает параллельную схему соединения гидравлических линий, что позволяет компактно разместить до 4 рабочих секций в едином блоке.
Технические характеристики и эксплуатационные параметры:
- Количество рабочих позиций: 4;
- Максимальное рабочее давление: 250 бар;
- Пропускная способность (расход): до 35 л/мин;
- Материал корпуса: высокопрочная сталь с защитным химическим покрытием;
- Тип монтажа: плита для дискретного монтажа на станину или кронштейн.
Соответствие стандартам:
Проектирование и изготовление плиты выполнено в строгом соответствии с требованиями ГОСТ 20263-80 (Гидроприводы объемные. Плиты монтажные) и международным стандартом ISO 4401. Присоединительные отверстия и чистота обработки поверхностей гарантируют герметичность стыков при использовании стандартных уплотнений.
Особенности конструкции:
Изделие характеризуется высокой жесткостью корпуса, что исключает деформацию при пиковых нагрузках. Наличие технологических портов M5 и оптимизированная внутренняя геометрия каналов минимизируют гидравлические потери давления в системе.
