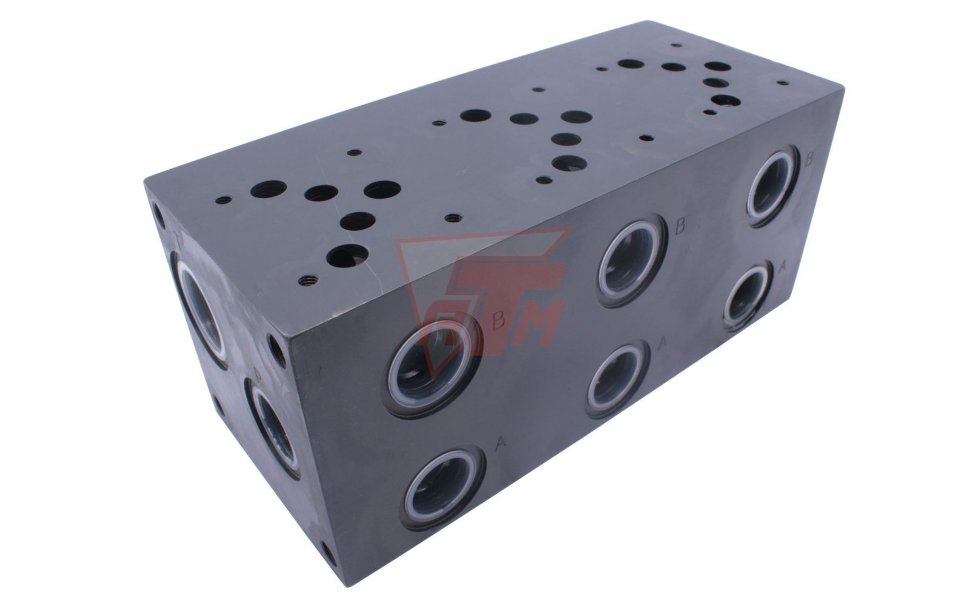

Техническое описание монтажной плиты ВА-314/3NT
Многопозиционная монтажная плита ВА-314/3NT предназначена для построения гидравлических систем с использованием гидрораспределителей и модульной аппаратуры типоразмера CETOP 05 (Ду=10 мм). Конструкция плиты обеспечивает параллельное соединение исполнительных механизмов, что позволяет компактно разместить управляющую аппаратуру в составе единого гидроблока.
Основные технические характеристики:
- Максимальное рабочее давление: 300 бар, что соответствует требованиям эксплуатации в высоконагруженных гидравлических контурах.
- Пропускная способность: Номинальный расход до 150 л/мин обеспечивает минимальные гидравлические потери при прохождении рабочей жидкости.
- Стандартизация: Изделие изготовлено в соответствии с требованиями ГОСТ 26890-86 и международного стандарта ISO 4401, что гарантирует полную взаимозаменяемость с компонентами ведущих мировых производителей.
- Конструктивное исполнение: Плита рассчитана на установку 3-х гидрораспределителей. Корпус выполнен из высокопрочной стали, устойчивой к циклическим нагрузкам и перепадам давления.
Эксплуатационные особенности:
Плита оснащена портами для подключения магистралей давления (P), слива (T) и рабочих линий (A, B). Технологические отверстия выполнены с высокой точностью, обеспечивая герметичность соединений при использовании стандартных уплотнений. Применение данной плиты позволяет сократить количество трубопроводных соединений, снизить риск утечек и упростить техническое обслуживание гидравлической системы.
