Техническое описание монтажной плиты ВА-314/2NT

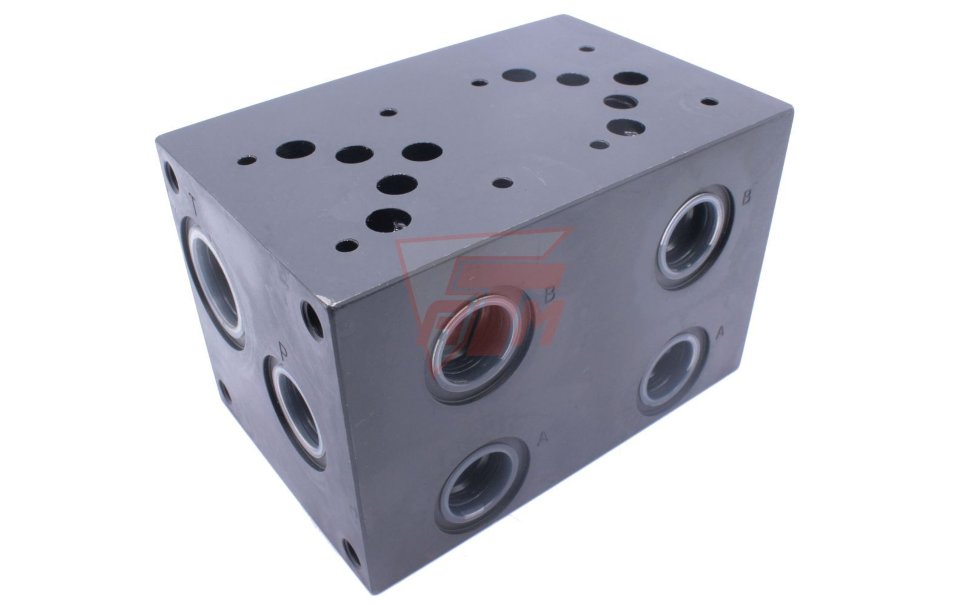

Многопозиционная монтажная плита ВА-314/2NT предназначена для групповой установки гидравлических распределителей и модульной аппаратуры с условным проходом 10 мм (стандарт CETOP 5, NG10). Конструкция обеспечивает параллельную схему соединения исполнительных механизмов в гидравлических системах высокого давления.
Изделие выполнено из высококачественных конструкционных материалов, рассчитанных на эксплуатацию при максимальном рабочем давлении до 300 бар и пиковых расходах рабочей жидкости до 150 л/мин. Геометрия присоединительных отверстий и посадочных мест строго соответствует требованиям ГОСТ 26890-86, что гарантирует полную взаимозаменяемость с компонентами ведущих мировых производителей гидравлики.
Технические характеристики:
- Количество рабочих позиций: 2 (для установки двух распределителей);
- Максимальное давление (P, A, B): 300 бар;
- Максимальный расход: 150 л/мин;
- Тип соединения: Параллельное;
- Стандарт посадочного места: CETOP 5 / ISO 4401-05 / ГОСТ 26890-86;
- Производитель: ТЕХПРОМ (Россия).
Плита ВА-314/2NT характеризуется высокой жесткостью корпуса и минимальными гидравлическими потерями в каналах, что обеспечивает стабильную работу гидросистемы в тяжелых режимах эксплуатации.
