Техническое описание плиты ВА-418NT

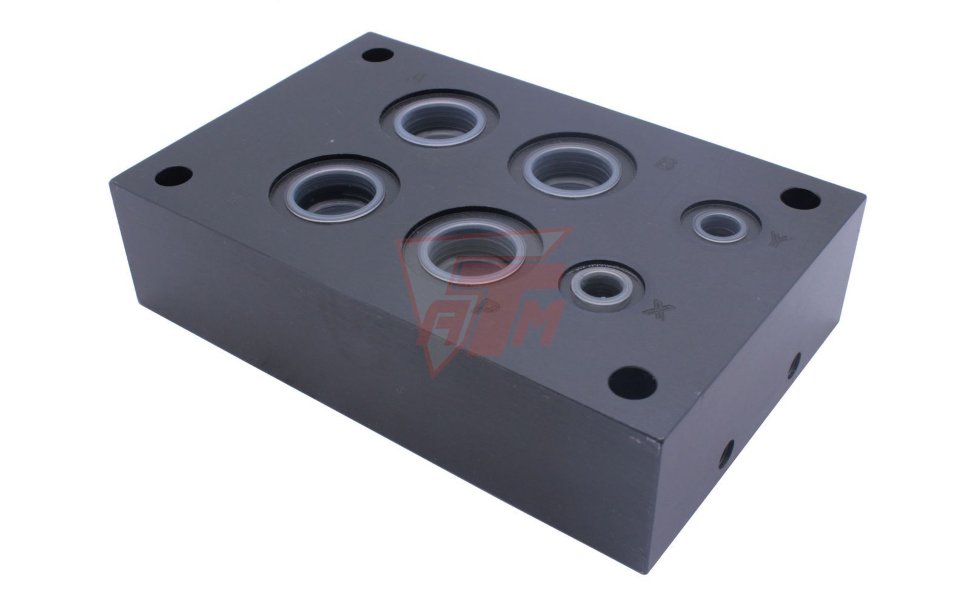

Монтажная плита ВА-418NT представляет собой прецизионный гидравлический компонент, предназначенный для одиночного монтажа гидрораспределителей и клапанов с присоединительными размерами согласно международному стандарту ISO 4401-03 (CETOP 3, Ду=6 мм). Изделие обеспечивает герметичное соединение исполнительных механизмов с гидравлической линией системы.
Конструкция плиты выполнена из высокопрочной стали, что гарантирует стабильность геометрических параметров при высоких эксплуатационных нагрузках. Технические характеристики и присоединительные поверхности соответствуют требованиям ГОСТ 26890-86, что обеспечивает полную взаимозаменяемость с аналогичными узлами гидравлических систем.
Основные технические параметры:
- Типоразмер: NG6 (CETOP 3);
- Рабочее давление: до 315 бар (31.5 МПа);
- Материал корпуса: конструкционная сталь с защитным оксидным слоем;
- Тип монтажа: стыковой, для одиночного клапана;
- Стандарт: ГОСТ 26890-86.
Плита оснащена технологическими отверстиями для подвода рабочей жидкости (P), отвода в бак (T) и выхода на исполнительные органы (A, B). Высокое качество обработки посадочной плоскости минимизирует риск утечек рабочей жидкости в узлах сопряжения.
