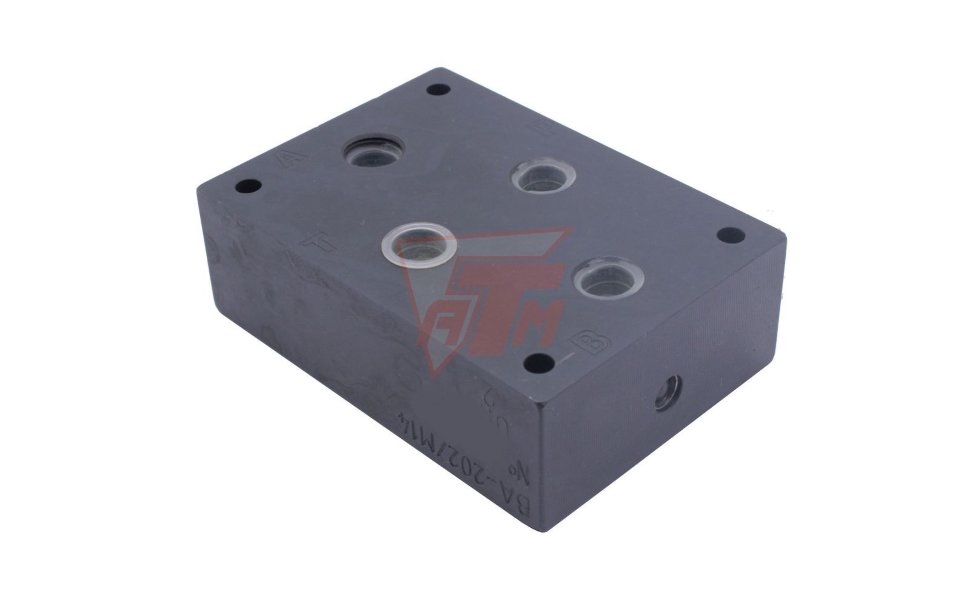

Техническое описание монтажной плиты ВА-202/NT
Монтажная плита ВА-202/NT представляет собой стальной блок, предназначенный для одиночного монтажа гидравлической аппаратуры (распределителей, клапанов). Конструкция обеспечивает надежную коммутацию рабочих линий гидравлической системы через резьбовые порты.
Основные технические характеристики:
- Конфигурация портов: Каналы P (напор), T (слив), A и B (рабочие линии) снабжены метрической резьбой M14х1.5.
- Стандартизация: Присоединительная поверхность плиты выполнена в строгом соответствии с ГОСТ 24242, что гарантирует полную взаимозаменяемость с гидроаппаратурой различных производителей, имеющих аналогичный стыковой интерфейс.
- Материал исполнения: Изделие изготовлено из конструкционной стали с последующей антикоррозийной обработкой методом фосфатирования, что обеспечивает высокую износостойкость и долговечность в условиях высокого давления.
- Тип монтажа: Плита предназначена для индивидуальной установки одного гидравлического компонента с боковым подводом трубопроводов.
Данный гидроблок является базовым элементом для построения компактных гидравлических приводов, обеспечивая жесткость крепления и герметичность соединений при номинальных рабочих нагрузках.
