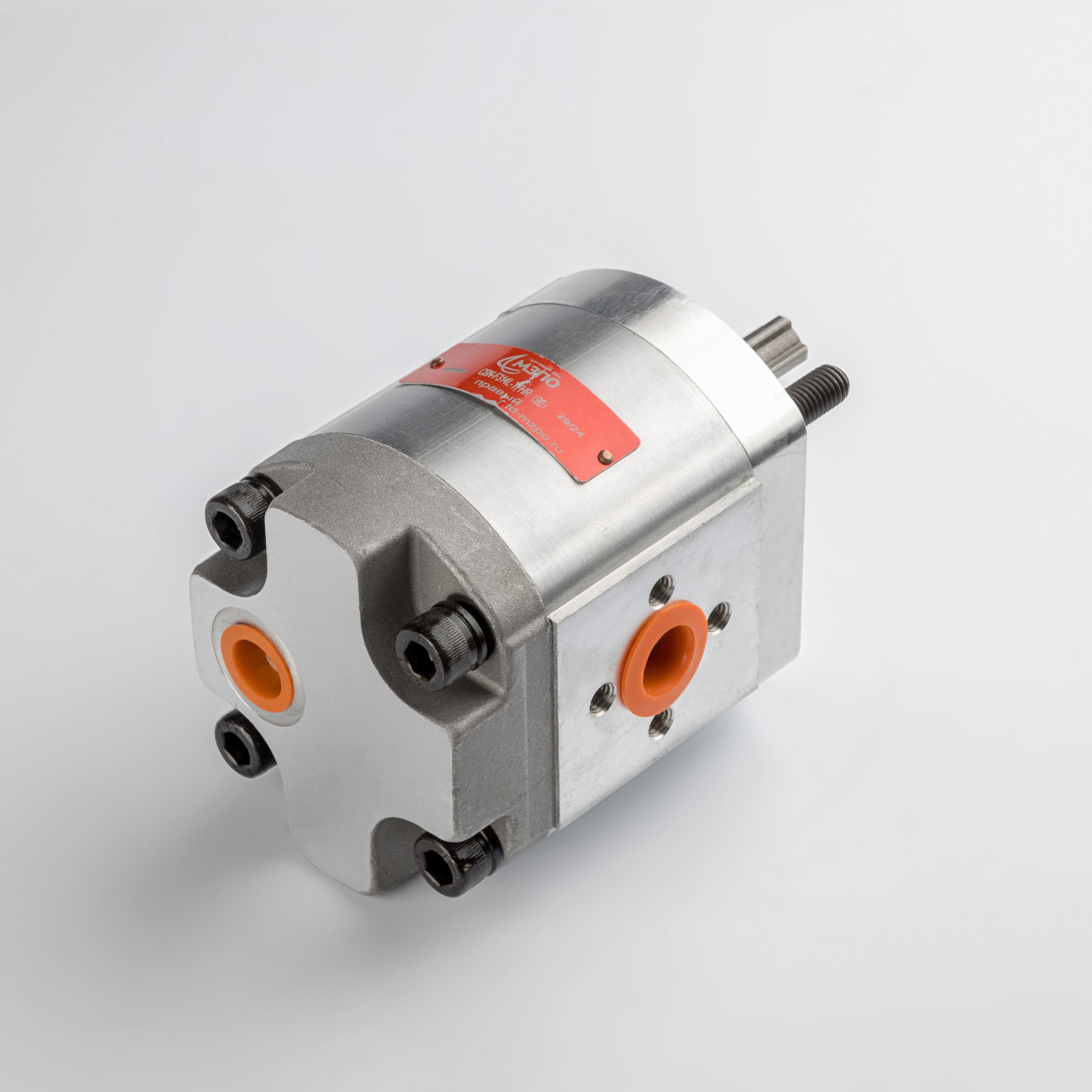

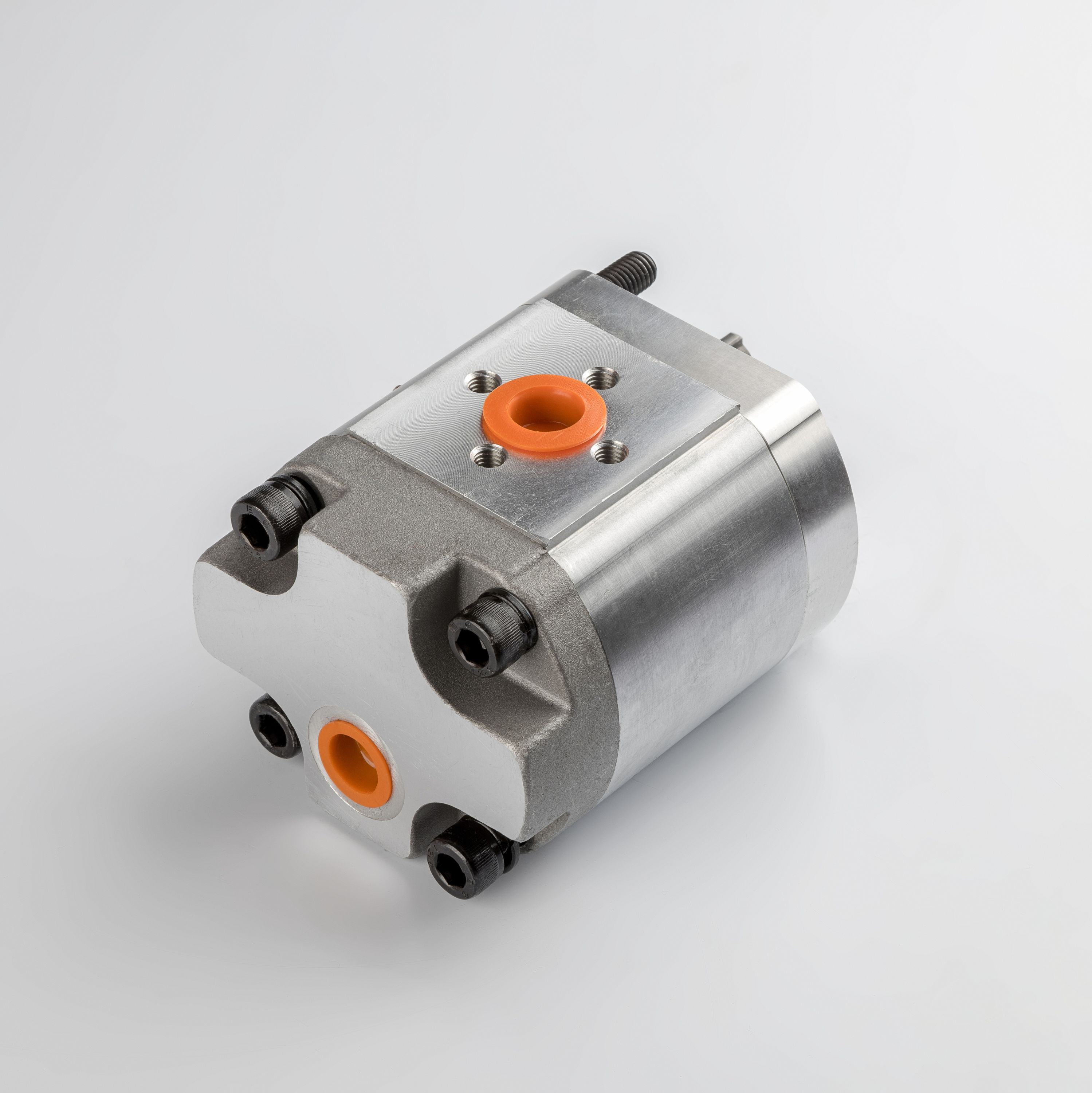

Техническое описание шестеренного насоса серии TFH
Шестеренный насос внешнего зацепления предназначен для преобразования механической энергии вращения приводного вала в гидравлическую энергию потока рабочей жидкости. Агрегат спроектирован для эксплуатации в составе гидросистем минитракторов, сельскохозяйственной и специализированной дорожно-строительной техники.
Конструктивное исполнение соответствует требованиям ГОСТ 14658-86, что гарантирует соблюдение технических условий и методов испытаний для объемных гидроприводов. Насос обеспечивает стабильное нагнетание минеральных масел в исполнительные механизмы при номинальном давлении до 200 бар.
Основные технические параметры:
- Рабочий объем: 14 см³/об, что обеспечивает оптимальную подачу при заданных частотах вращения.
- Кинематика: Правое направление вращения ведущего ротора.
- Привод: Вал с 4-шлицевым соединением, обеспечивающий надежную передачу крутящего момента.
- Гидравлическое сопряжение: Подключение в гидролинию под углом 90 градусов; входные и выходные порты выполнены с метрической резьбой М18x1,5.
- Эксплуатационный режим: Максимальная частота вращения ограничена 3000 об/мин, пиковое давление — до 250 бар.
Изделие характеризуется высокой объемной эффективностью и низким уровнем пульсации потока, что соответствует стандартам качества ГОСТ 14658-86.
