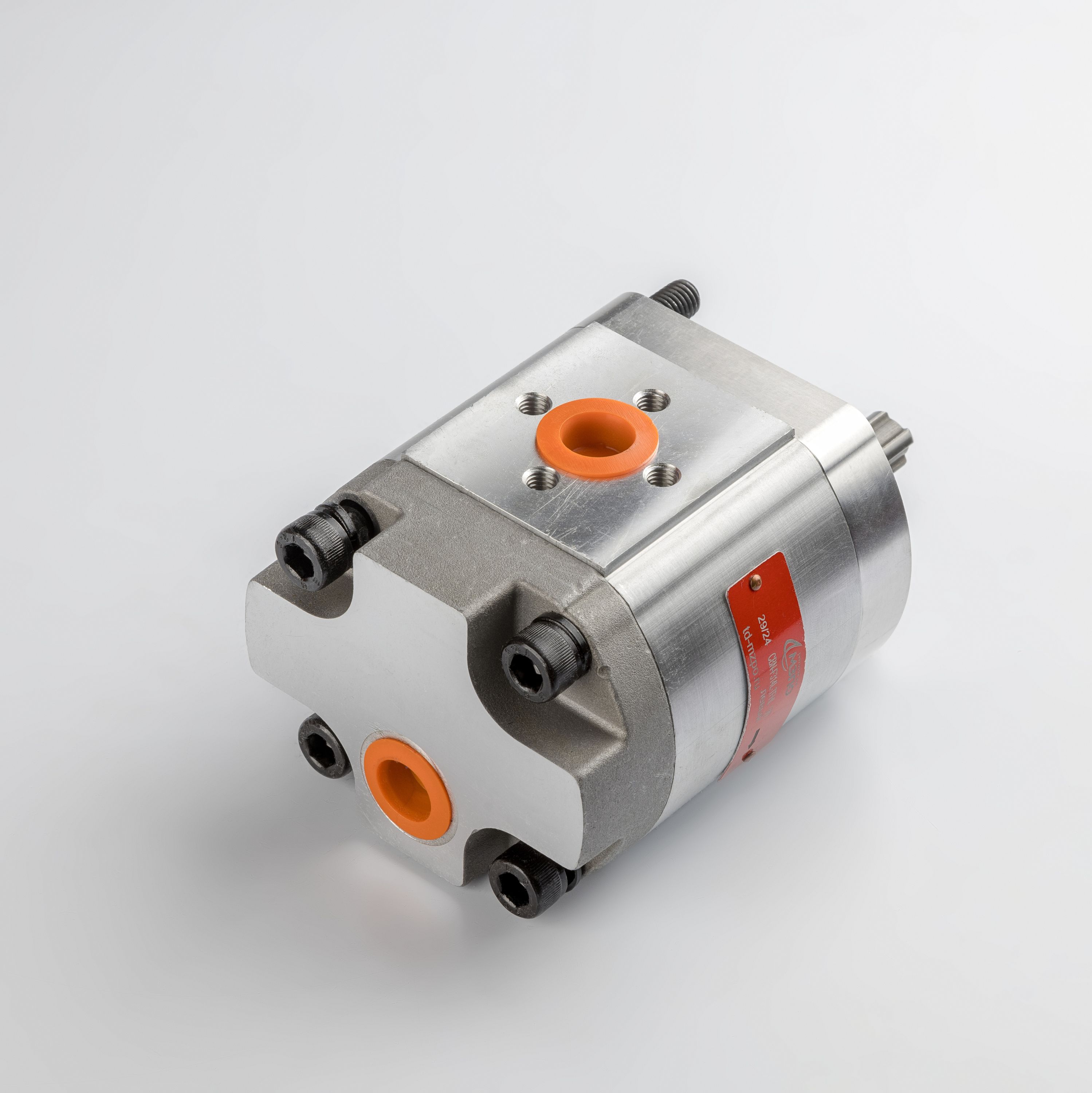

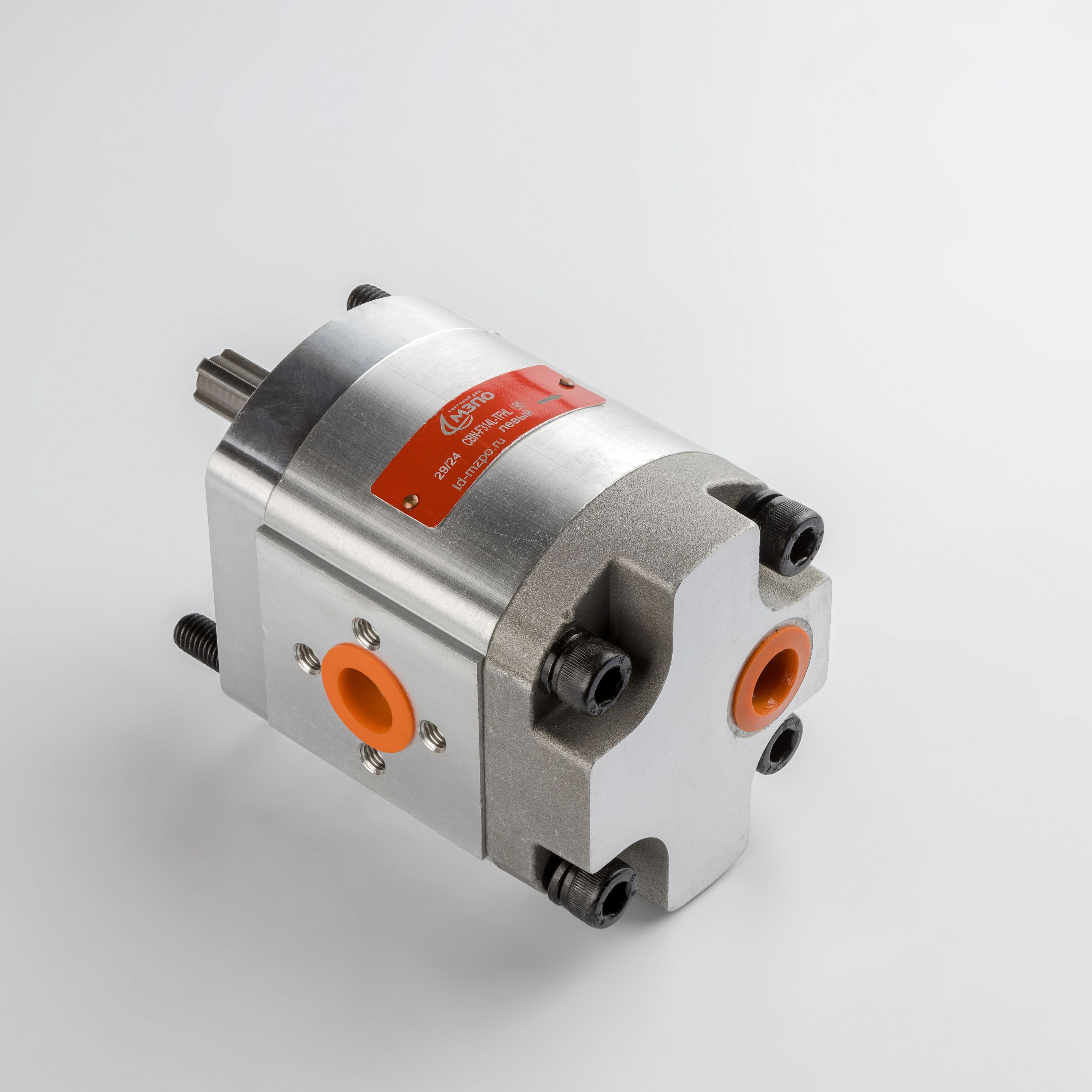

Техническое описание шестеренного насоса CBN-F314L-TFHL
Данный гидравлический агрегат представляет собой объемный роторный насос шестеренного типа с внешним зацеплением. Предназначен для преобразования механической энергии приводного вала в гидравлическую энергию потока рабочей жидкости (минерального масла) в гидросистемах спецтехники и средств малой механизации.
Технические характеристики и конструктивные особенности:
- Рабочий объем: 14 см³/об, что обеспечивает стабильную подачу рабочей жидкости при заданных оборотах.
- Режим работы: Номинальное давление составляет 200 бар (20 МПа), с возможностью кратковременных пиковых нагрузок до 250 бар.
- Кинематика: Левое направление вращения ведущего вала. Вал имеет шлицевое исполнение (4 шлица) для передачи крутящего момента.
- Частота вращения: Эксплуатационный диапазон варьируется от 600 до 3000 об/мин.
- Гидравлическое подключение: Конфигурация портов под углом 90 градусов с резьбовым соединением М 18*1,5.
Соответствие стандартам:
Изделие спроектировано и изготовлено с учетом технических требований и методов испытаний, изложенных в ГОСТ 14658-86 (Насосы объемные гидроприводов. Правила приемки и методы испытаний). Насос характеризуется высоким объемным КПД и надежностью при эксплуатации в составе гидросистем тракторов и коммунальных машин.
