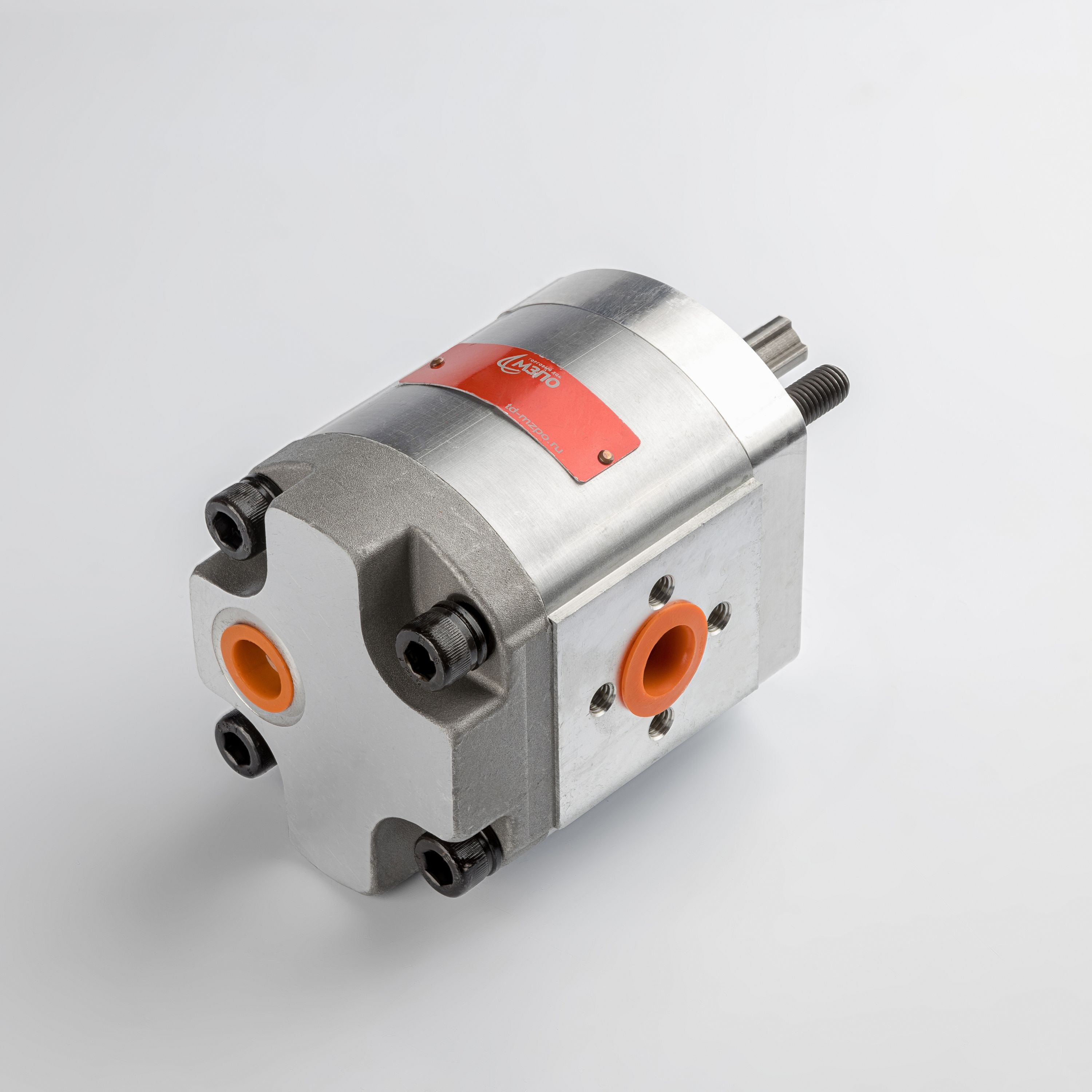

Техническое описание шестеренного насоса CBN-F316L-TFHR (90)
Шестеренный насос серии CBN предназначен для преобразования механической энергии вращения приводного вала в гидравлическую энергию потока рабочей жидкости. Агрегат применяется в гидросистемах мобильной техники, сельскохозяйственных машин и минитракторов. Конструктивное исполнение соответствует требованиям ГОСТ 14658-86 в части общих технических условий для объемных гидроприводов.
Технические характеристики и эксплуатационные параметры:
- Рабочий объем: 16 см³/об, что обеспечивает стабильную подачу рабочей жидкости при заданных частотах вращения.
- Давление: Номинальное эксплуатационное давление составляет 200 бар (20 МПа), с возможностью кратковременных пиковых нагрузок до 250 бар согласно ГОСТ 12445-80.
- Скоростной режим: Частота вращения варьируется в диапазоне от 600 до 3000 об/мин.
- Механический интерфейс: Вал выполнен в 4-шлицевом исполнении для передачи крутящего момента без проскальзывания.
- Гидравлическое подключение: Порты входа и выхода имеют резьбовое соединение М18x1.5, расположенное под углом 90 градусов относительно оси корпуса.
- Направление вращения: Правое (по часовой стрелке со стороны приводного вала).
Корпус изделия выполнен из высокопрочного алюминиевого сплава, что обеспечивает оптимальный теплоотвод и минимальную массу узла (2,9 кг). Насос предназначен для работы на минеральных маслах с кинематической вязкостью и классом чистоты, соответствующими ГОСТ 17216-2001.
