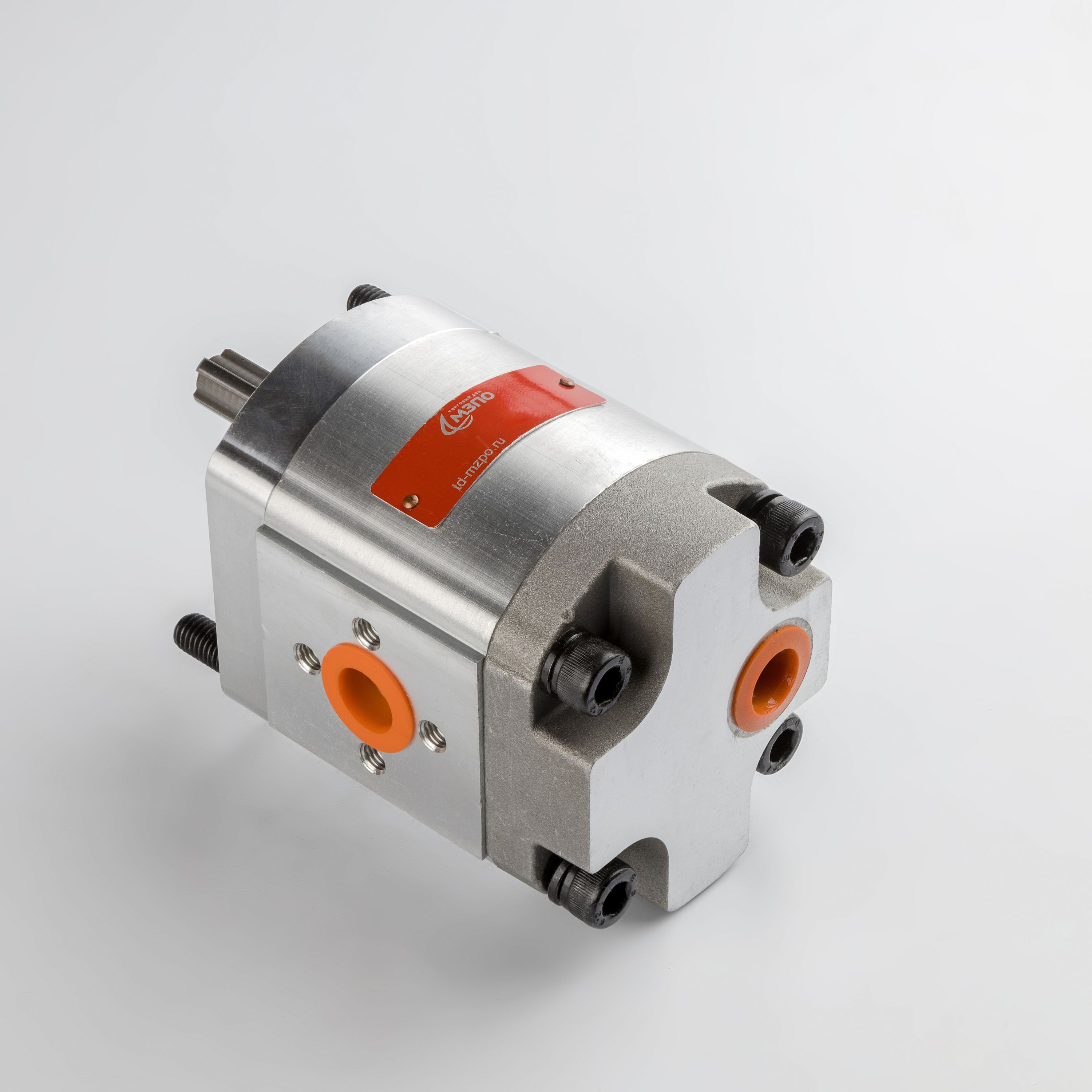

Техническое описание шестеренного насоса CBN-F316L-TFHL
Шестеренный насос серии CBN представляет собой гидроузел объемного типа, предназначенный для преобразования механической энергии приводного вала в гидравлическую энергию потока рабочей жидкости. Агрегат спроектирован для эксплуатации в составе гидравлических систем минитракторов, сельскохозяйственной и дорожно-строительной спецтехники. Конструкция насоса соответствует требованиям ГОСТ 14658-86 в части общих технических условий для шестеренных насосов.
Технические характеристики и эксплуатационные параметры:
- Рабочий объем: 16 см³/об, что обеспечивает стабильную подачу рабочей жидкости при номинальных оборотах.
- Давление: Номинальное рабочее давление составляет 200 бар (20 МПа), с возможностью кратковременного пикового повышения до 250 бар.
- Частота вращения: Эксплуатационный диапазон варьируется от 600 до 3000 об/мин.
- Приводной вал: Шлицевое исполнение (4 шлица), обеспечивающее надежную передачу крутящего момента.
- Гидравлическое подключение: Конфигурация портов под углом 90 градусов. Присоединительная резьба на выходе М18х1,5.
- Направление вращения: Левое (против часовой стрелки со стороны вала).
Корпус изделия выполнен из высокопрочного алюминиевого сплава, что минимизирует массу узла (2,9 кг) при сохранении высоких прочностных характеристик. В качестве рабочей жидкости рекомендуется использование минеральных масел, соответствующих классу чистоты не ниже 12 по ГОСТ 17216-2001.
