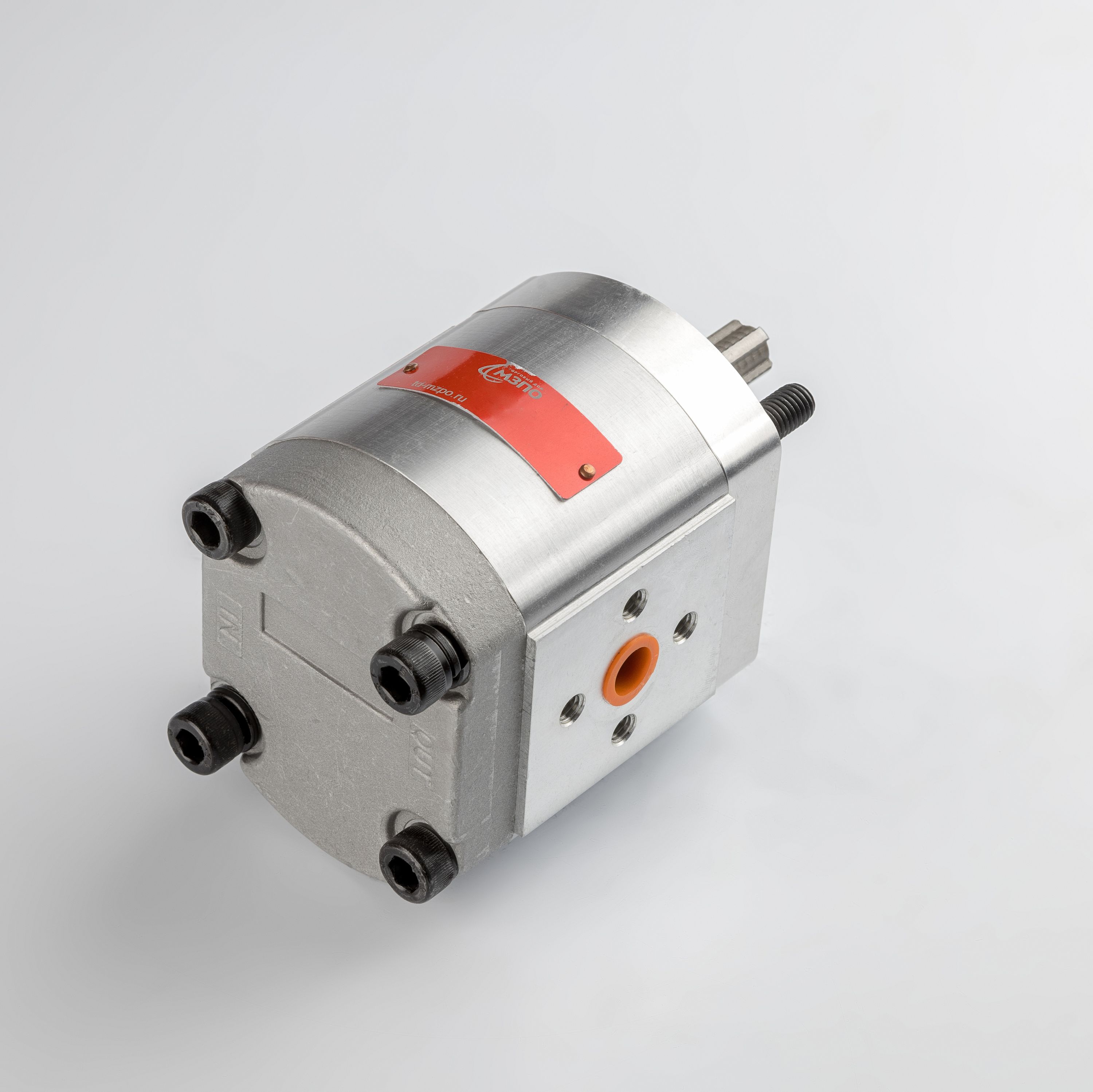

Техническое описание шестеренного насоса серии CBN
Шестеренный насос гидравлический предназначен для преобразования механической энергии вращения приводного вала в энергию потока рабочей жидкости (минерального масла). Агрегат применяется в составе гидросистем малогабаритной спецтехники и сельскохозяйственных машин.
Конструктивные и эксплуатационные особенности:
- Тип насоса: Шестеренный, внешнего зацепления.
- Направление вращения: Левое (против часовой стрелки со стороны вала).
- Исполнение вала: Шлицевое соединение (4 шлица), обеспечивающее надежную передачу крутящего момента.
- Гидравлические порты: Расположение входов и выходов под углом 180 градусов относительно друг друга.
- Режим работы: Допускается эксплуатация при номинальном давлении 200 бар с кратковременными пиковыми нагрузками до 250 бар.
- Стандартизация: Изделие соответствует техническим требованиям ГОСТ 14658-86 (Насосы объемные гидроприводов. Правила приемки и методы испытаний).
Технические параметры эксплуатации:
Эффективная работа насоса обеспечивается в диапазоне частот вращения от 600 до 3000 об/мин. При монтаже необходимо обеспечить соосность вала привода и вала насоса в соответствии с допусками, установленными ГОСТ 13109-97.
