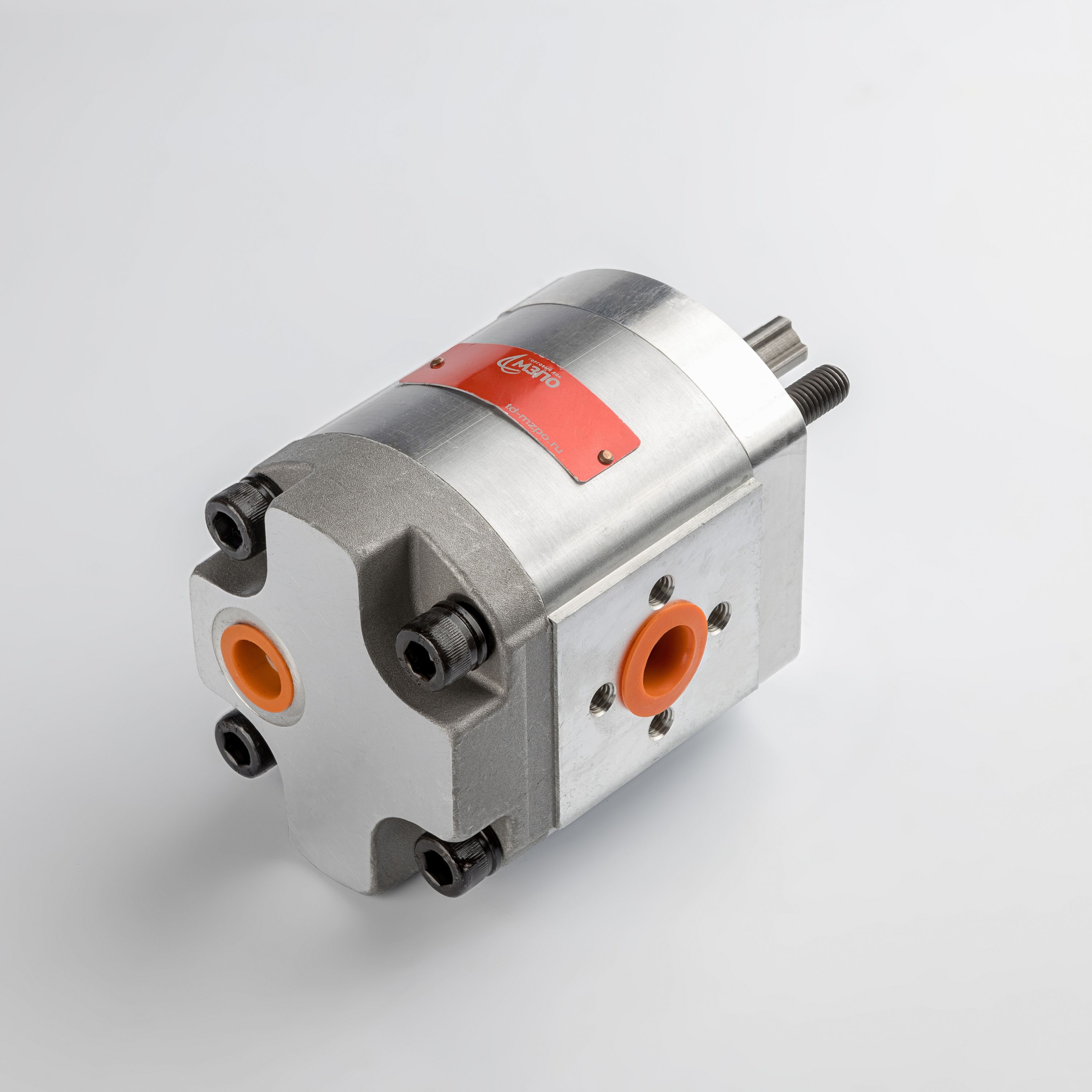

Техническое описание шестеренного насоса CBN-F310L-TFHR (90)
Промышленный шестеренный насос внешнего зацепления предназначен для преобразования механической энергии вращения приводного вала в гидравлическую энергию потока рабочей жидкости. Агрегат спроектирован для эксплуатации в составе гидросистем малогабаритной спецтехники, сельскохозяйственных машин и коммунальных агрегатов.
Технические характеристики и параметры эксплуатации:
- Рабочий объем: 10 см³/об, что обеспечивает стабильную подачу рабочей жидкости при различных режимах работы.
- Давление: Номинальное рабочее давление составляет 200 бар (20 МПа), с возможностью кратковременных пиковых нагрузок до 250 бар (25 МПа).
- Скоростной режим: Частота вращения вала варьируется в диапазоне от 600 до 3000 об/мин.
- Кинематическая вязкость среды: Эксплуатация осуществляется на минеральных маслах, соответствующих классу чистоты не ниже 12 по ГОСТ 17216-2001.
- Конструктивные особенности: Исполнение без фланца с правым направлением вращения ведущего вала. Приводной вал имеет шлицевое соединение (4 шлица).
- Гидравлические порты: Входное отверстие — 14 мм, выходное — метрическая резьба М 18*1,5. Подключение в гидролинию выполнено под углом 90 градусов.
Изделие соответствует техническим требованиям ГОСТ 14658-86 в части методов испытаний и общих параметров шестеренных насосов, обеспечивая высокую объемную эффективность и надежность в тяжелых условиях эксплуатации.
