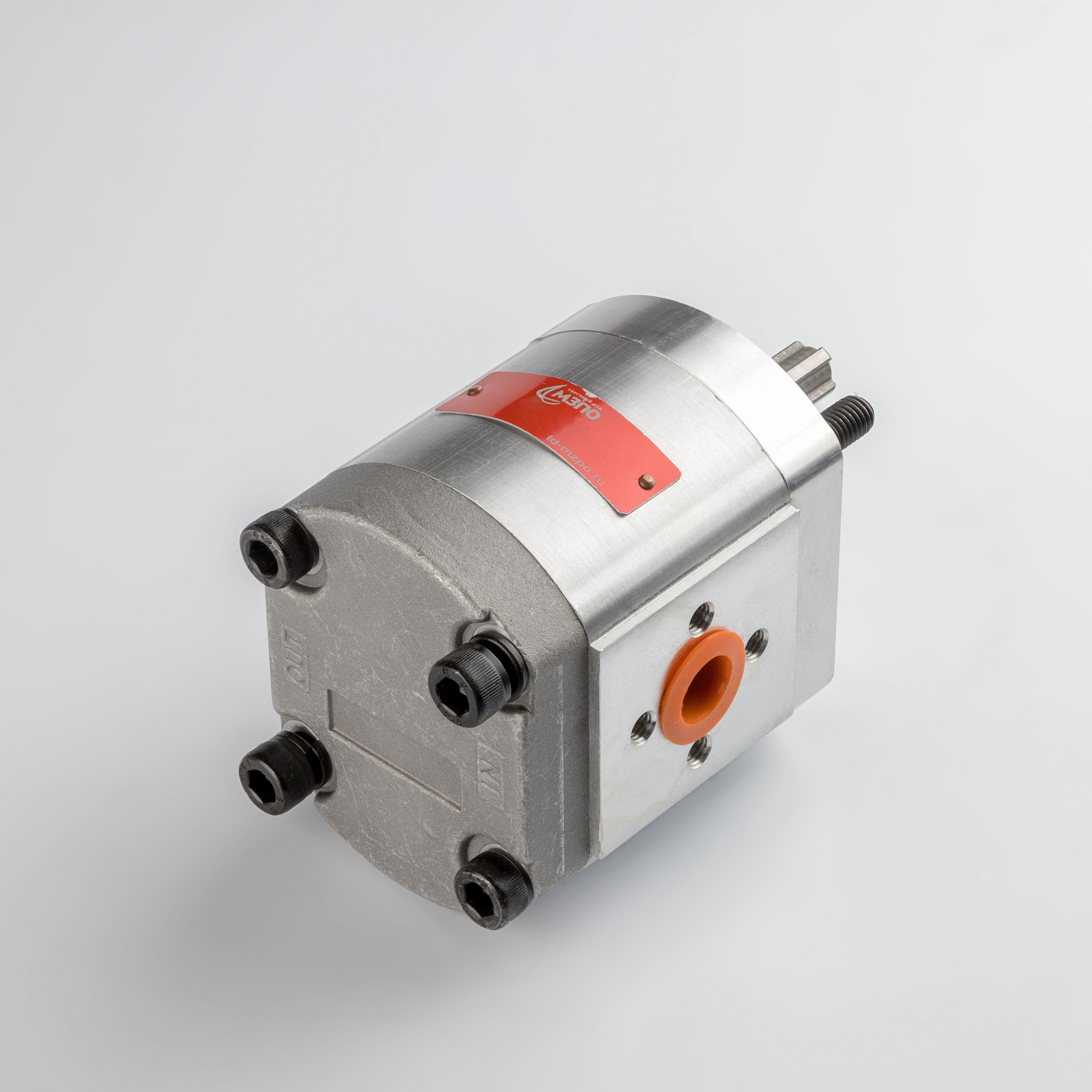

Техническое описание шестеренного насоса CBN-F310L-TFHR
Шестеренный насос внешнего зацепления серии CBN предназначен для преобразования механической энергии вращения приводного вала в гидравлическую энергию потока рабочей жидкости. Агрегат спроектирован для эксплуатации в составе гидросистем малогабаритной спецтехники, сельскохозяйственных машин и коммунальных агрегатов.
Технические характеристики и конструктивные особенности:
- Рабочий объем: 10 см³/об, обеспечивающий стабильную подачу минерального масла.
- Давление: Номинальное рабочее давление составляет 200 бар (20 МПа), с возможностью кратковременных пиковых нагрузок до 250 бар.
- Кинематика: Правое направление вращения ведущего ротора. Частотный диапазон эксплуатации варьируется от 600 до 3000 об/мин.
- Приводной вал: Шлицевое соединение (4 шлица), обеспечивающее надежную передачу крутящего момента.
- Гидравлические порты: Входное резьбовое соединение 14 мм, выходное — 10 мм. Конфигурация подключения в гидролинию выполнена под углом 180 градусов.
- Монтажное исполнение: Модель поставляется в исполнении "без фланца", что требует соответствующей адаптации при установке на первичный двигатель или редуктор.
Соответствие стандартам:
Изделие соответствует техническим требованиям ГОСТ 14658-86 (Насосы объемные гидроприводов. Правила приемки и методы испытаний), что гарантирует заявленные параметры производительности и ресурсную надежность при соблюдении условий эксплуатации и чистоты рабочей жидкости.
