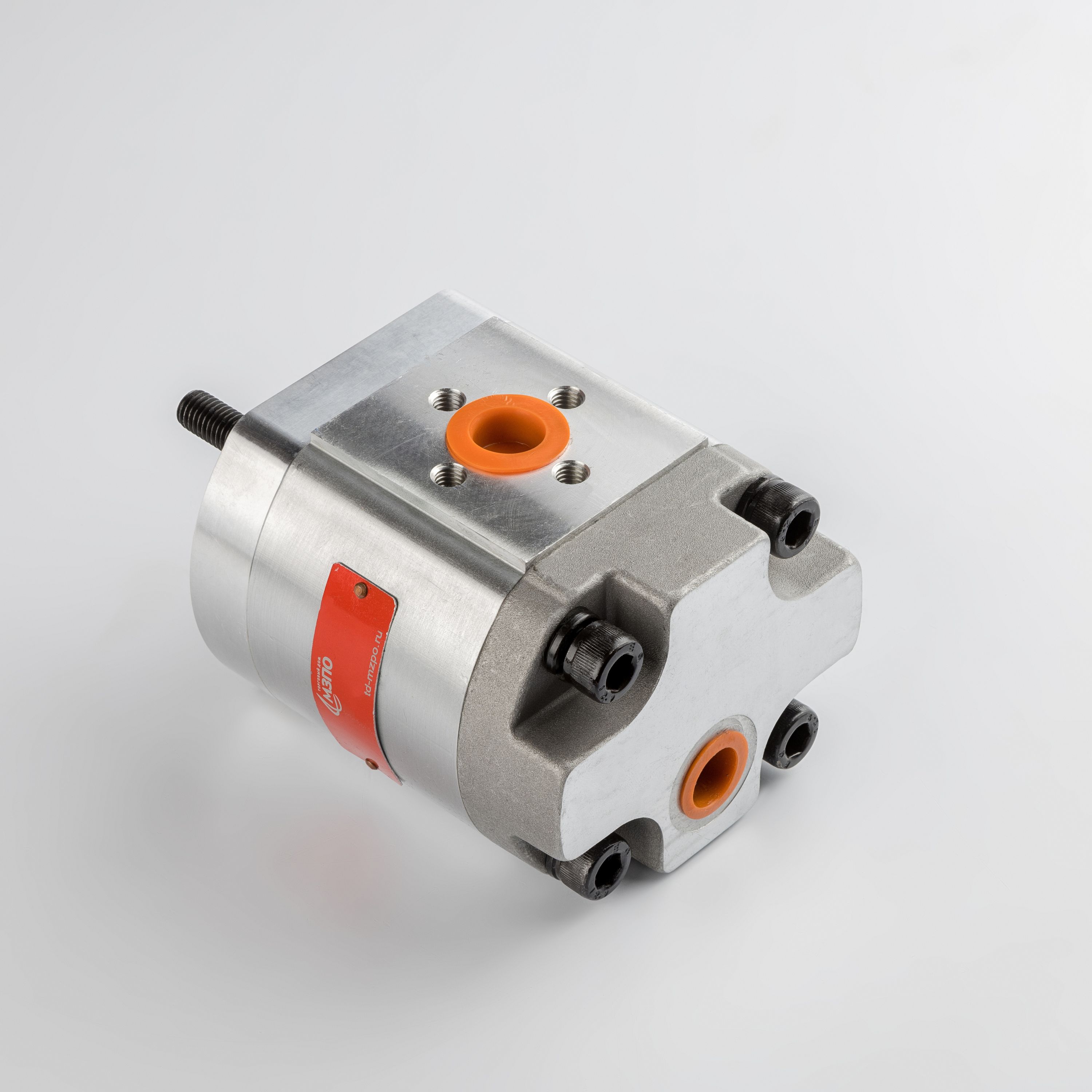

Техническое описание шестеренного насоса серии CBN-F310L-TFBR
Шестеренный насос внешнего зацепления предназначен для преобразования механической энергии вращения приводного вала в гидравлическую энергию потока рабочей жидкости. Агрегат применяется в гидросистемах мобильной техники, включая минитракторы, погрузчики и сельскохозяйственные машины, для обеспечения циркуляции минерального масла под давлением.
Конструктивные особенности и эксплуатационные параметры:
- Гидравлический цикл: Насос обеспечивает номинальное рабочее давление 200 бар (20 МПа) с возможностью кратковременных пиковых нагрузок до 250 бар.
- Кинематика: Правое направление вращения ведущего вала. Привод осуществляется через плоский шлиц, обеспечивающий надежную передачу крутящего момента.
- Пропускная способность: Рабочий объем составляет 10 см³/об. Эксплуатационный диапазон частоты вращения варьируется от 600 до 3000 об/мин.
- Монтажные характеристики: Исполнение без фланца с подключением в гидролинию под углом 90 градусов. Входное отверстие имеет резьбу 14 мм, выходное — метрическую резьбу М 18*1,5.
Соответствие стандартам:
Изделие спроектировано и изготовлено с учетом технических требований ГОСТ 14658-86 (Насосы объемные гидроприводов. Правила приемки и методы испытаний) и ГОСТ 19027-89 (Насосы шестеренные. Основные параметры), что гарантирует стабильность характеристик и взаимозаменяемость в гидравлических контурах.
