Техническое описание шестеренного насоса серии CBN-F320
Шестеренный насос внешнего зацепления предназначен для преобразования механической энергии приводного двигателя в гидравлическую энергию потока рабочей жидкости. Данный агрегат спроектирован для эксплуатации в составе гидросистем минитракторов, сельскохозяйственной и дорожно-строительной спецтехники.
Конструктивные особенности и эксплуатация

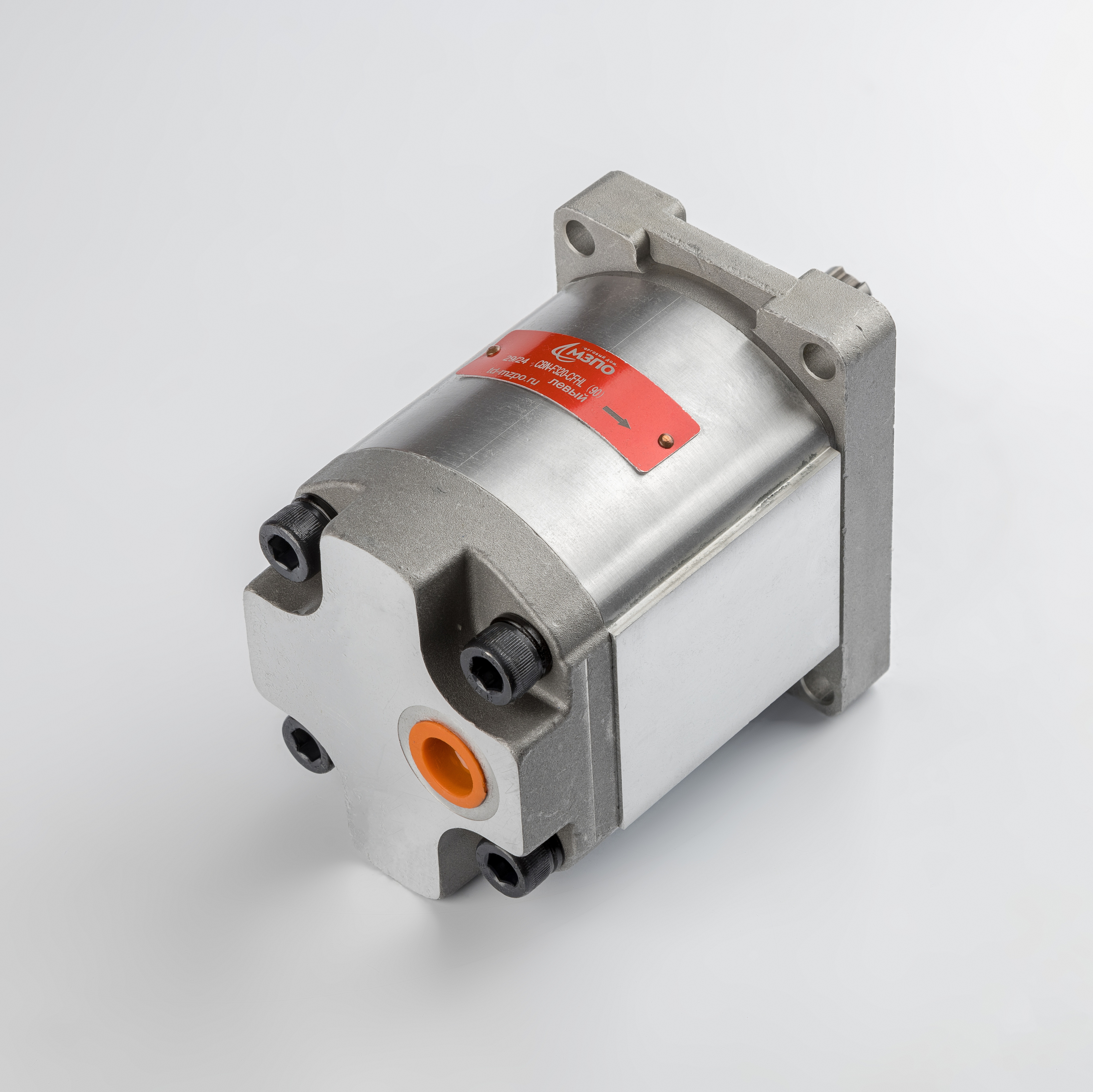

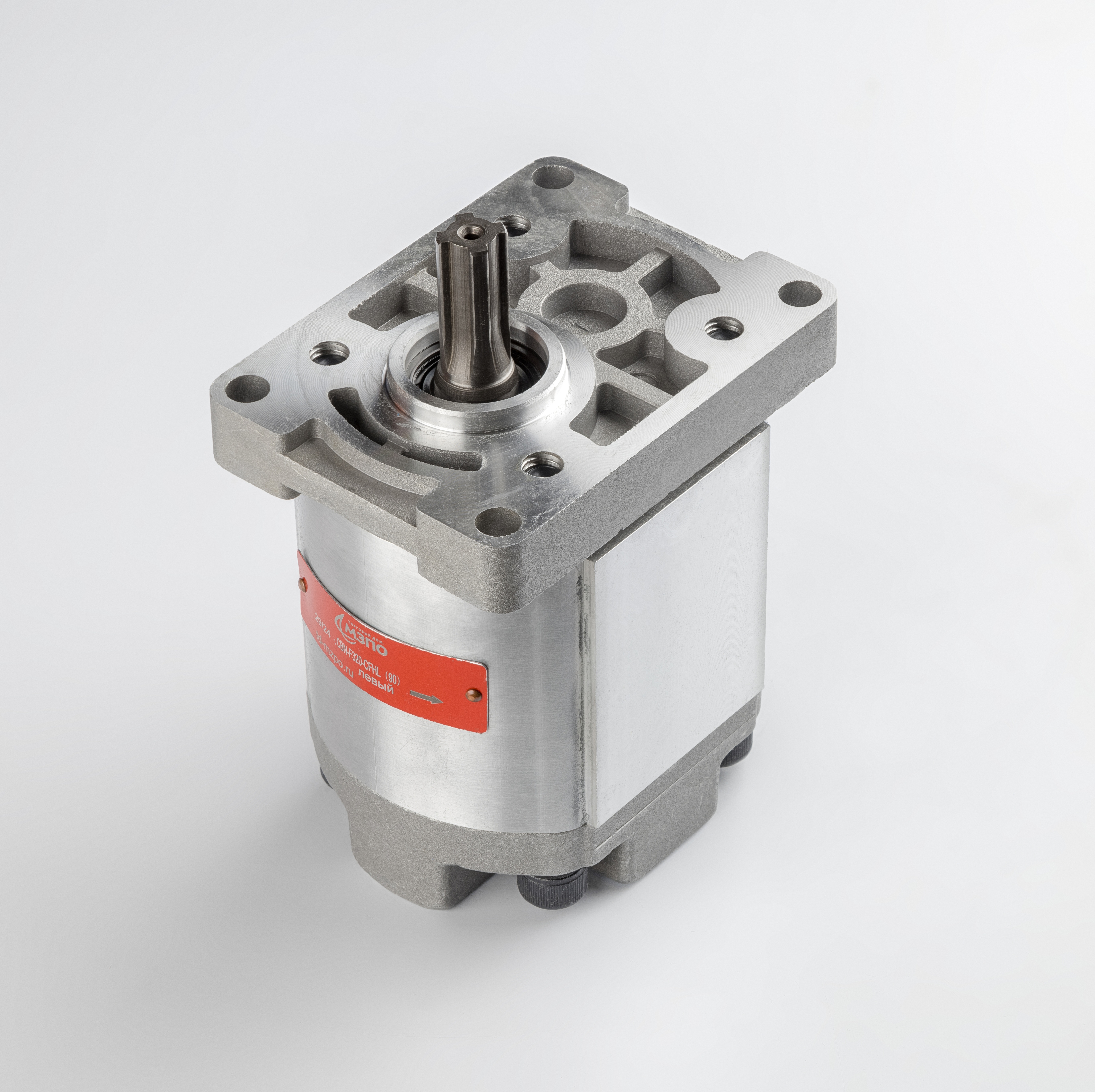

Корпус изделия выполнен из высокопрочного алюминиевого сплава, обеспечивающего оптимальный теплоотвод и механическую жесткость. Насос имеет левое направление вращения. Гидравлические порты расположены под углом 90 градусов, что упрощает монтаж в стесненных условиях моторного отсека. Соединение с приводным механизмом осуществляется посредством шлицевого вала (4 шлица).
Соответствие стандартам
Параметры присоединительных фланцев и технические характеристики изделия соответствуют требованиям ГОСТ 14658-86 (Насосы объемные гидроприводов. Правила приемки и методы испытаний) и ГОСТ 19027-89 в части общих технических условий для шестеренных насосов. Эксплуатация должна производиться на минеральных маслах, соответствующих классу чистоты не ниже 12 по ГОСТ 17216-2001.
Технические параметры:
- Рабочий объем: 20 см³/об
- Номинальное давление: 20 МПа (200 бар)
- Пиковое давление: 25 МПа (250 бар)
- Диапазон частоты вращения: 600 – 3000 об/мин
- Тип фланца: Прямоугольный
