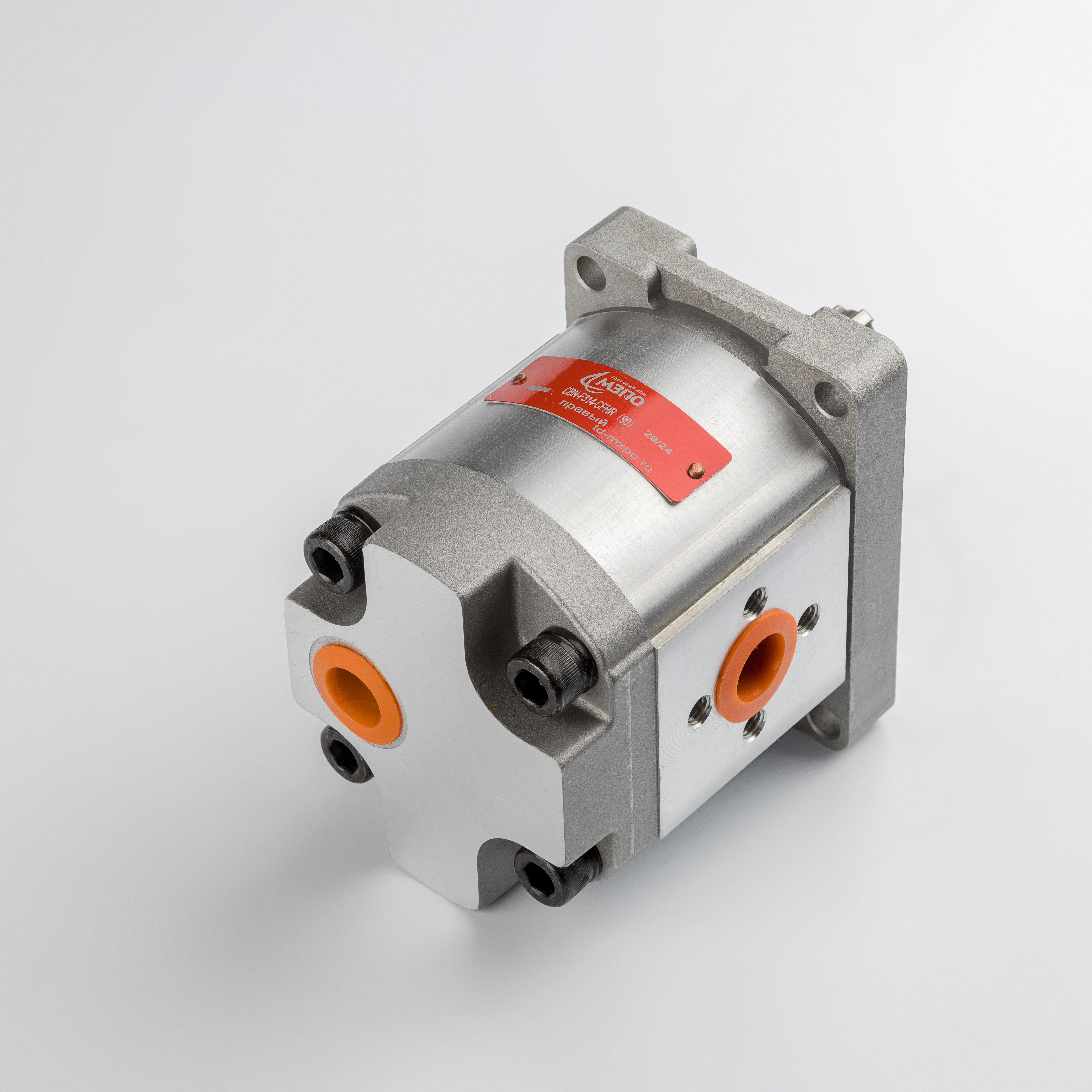

Техническое описание шестеренного насоса серии CBN-F314
Шестеренный насос внешнего зацепления предназначен для преобразования механической энергии вращения приводного вала в гидравлическую энергию потока рабочей жидкости. Агрегат спроектирован для эксплуатации в гидравлических системах мобильной техники, тракторов и промышленного оборудования. Изделие соответствует требованиям ГОСТ 14658-86 в части общих технических условий для шестеренных насосов.
Конструктивные и эксплуатационные особенности:
- Гидравлические параметры: Номинальный рабочий объем составляет 14 см³/об. Насос обеспечивает стабильное нагнетание при номинальном давлении 200 бар, с возможностью кратковременных пиковых нагрузок до 250 бар.
- Скоростной режим: Эффективная работа поддерживается в диапазоне частот вращения от 600 до 3000 об/мин.

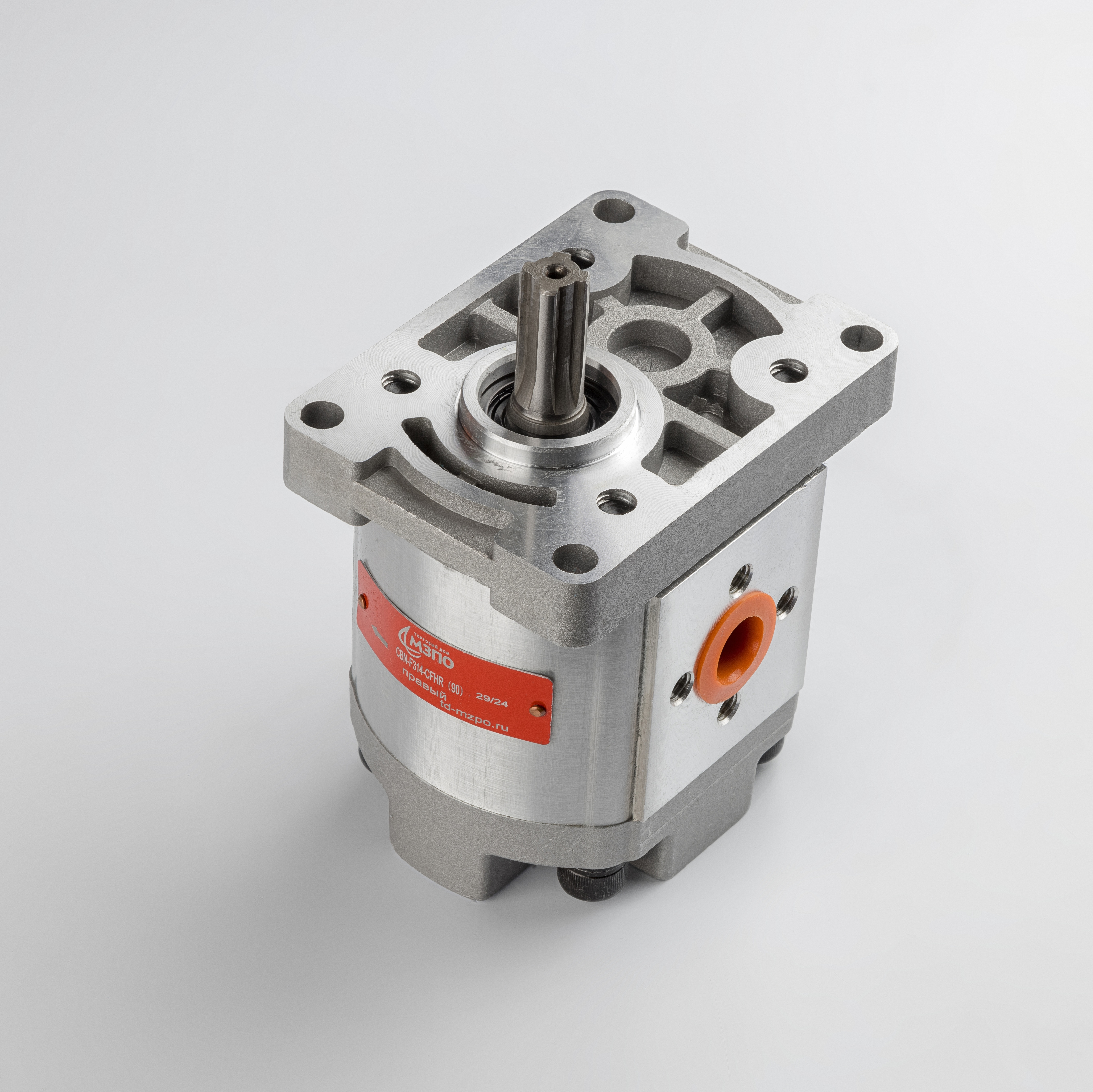

- Механический интерфейс: Привод осуществляется через шлицевой вал (4 шлица). Монтаж производится посредством прямоугольного фланца.
- Гидравлическое соединение: Конфигурация портов выполнена под углом 90 градусов. Резьбовое соединение выходного отверстия — М 18*1,5.
- Направление вращения: Правое (по часовой стрелке со стороны приводного вала).
При эксплуатации необходимо соблюдать требования ГОСТ 17216-2001 по чистоте рабочей жидкости (минерального масла) для обеспечения расчетного ресурса узла.
