Техническое описание шестеренного насоса CBN-F314-CFHL (180)
Шестеренный насос серии CBN-F314-CFHL относится к объемным гидромашинам роторного типа. Предназначен для преобразования механической энергии приводного вала в гидравлическую энергию потока рабочей жидкости. Изделие спроектировано для эксплуатации в гидравлических системах минитракторов, сельскохозяйственной и спецтехники.
Конструктивные особенности и принцип работы

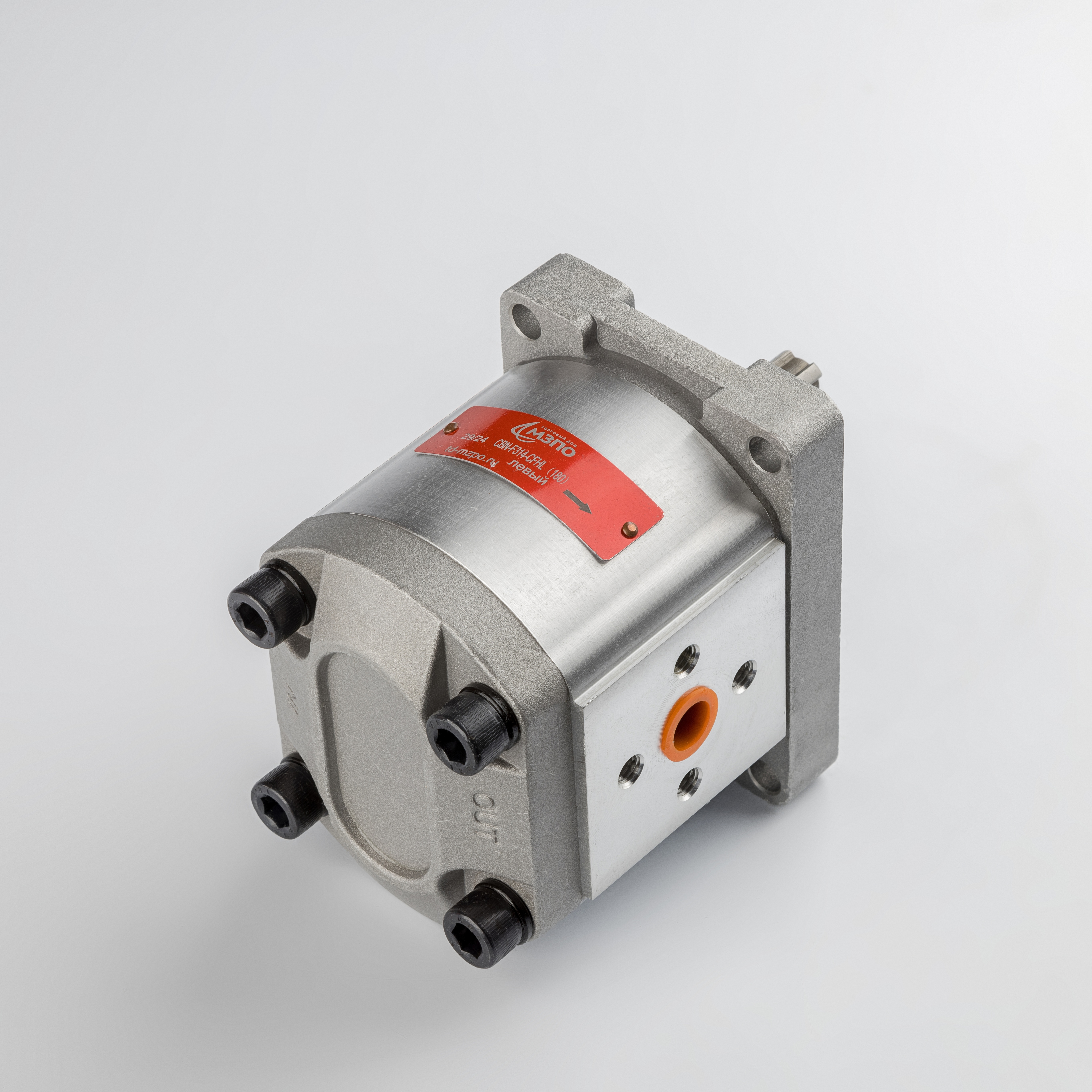

Агрегат выполнен в высокопрочном алюминиевом корпусе, что обеспечивает оптимальный теплоотвод и снижение общей массы узла. Насос имеет левое направление вращения. Внутренняя геометрия шестерен оптимизирована для минимизации пульсаций давления и снижения уровня шума в процессе работы. Подключение в гидролинию выполнено под углом 180 градусов, что упрощает монтаж в стесненных условиях моторного отсека.
Технические параметры и соответствие стандартам
Устройство соответствует требованиям ГОСТ 14658-86 (Насосы объемные гидроприводов. Правила приемки и методы испытаний) в части обеспечения заявленных технических характеристик. Эксплуатация насоса должна производиться на минеральных маслах, соответствующих классу чистоты не ниже 12 по ГОСТ 17216-2001.
- Рабочий объем: 14 см³/об обеспечивает стабильную подачу рабочей жидкости при различных режимах работы двигателя.
- Давление: Номинальное рабочее давление составляет 200 бар, с возможностью кратковременных пиковых нагрузок до 250 бар.
- Частотный диапазон: Эффективная работа поддерживается в интервале от 600 до 3000 об/мин.

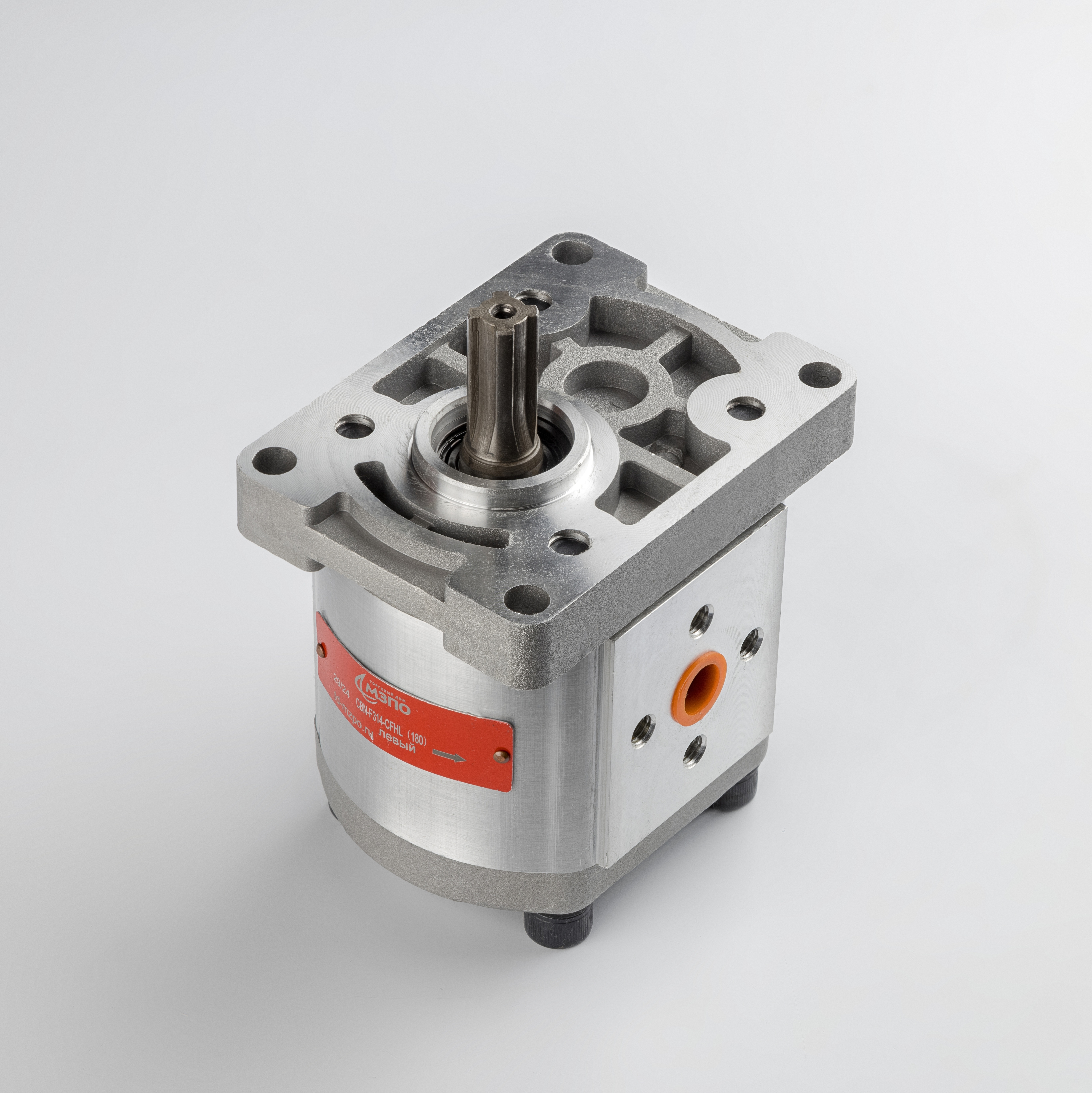

- Механический интерфейс: Вал на 4 шлица и прямоугольный фланец обеспечивают надежную передачу крутящего момента и жесткую фиксацию на приводном агрегате.
Применение данного насоса гарантирует высокую надежность гидравлического контура при соблюдении регламентированных условий эксплуатации и фильтрации рабочей среды.
