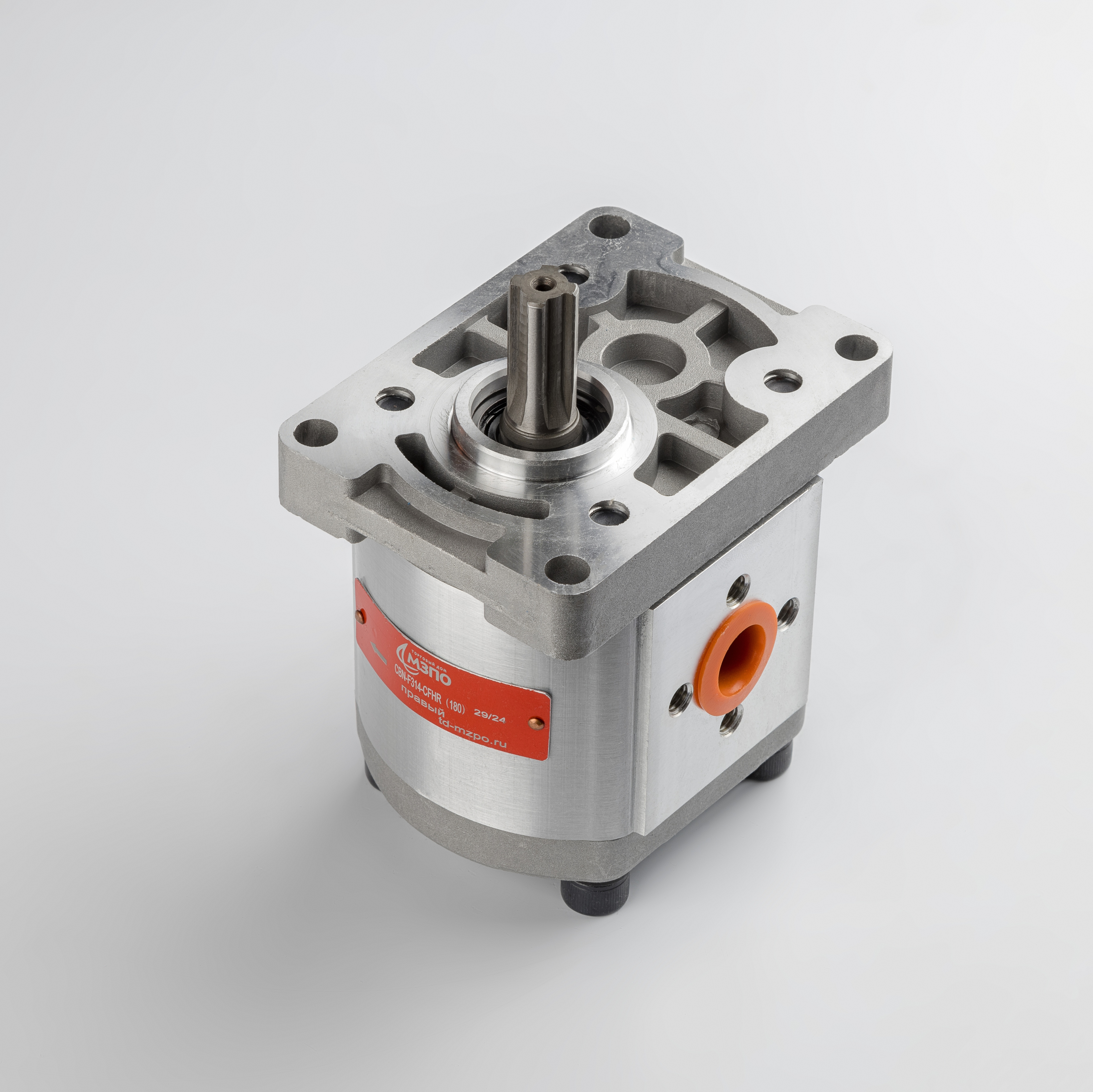

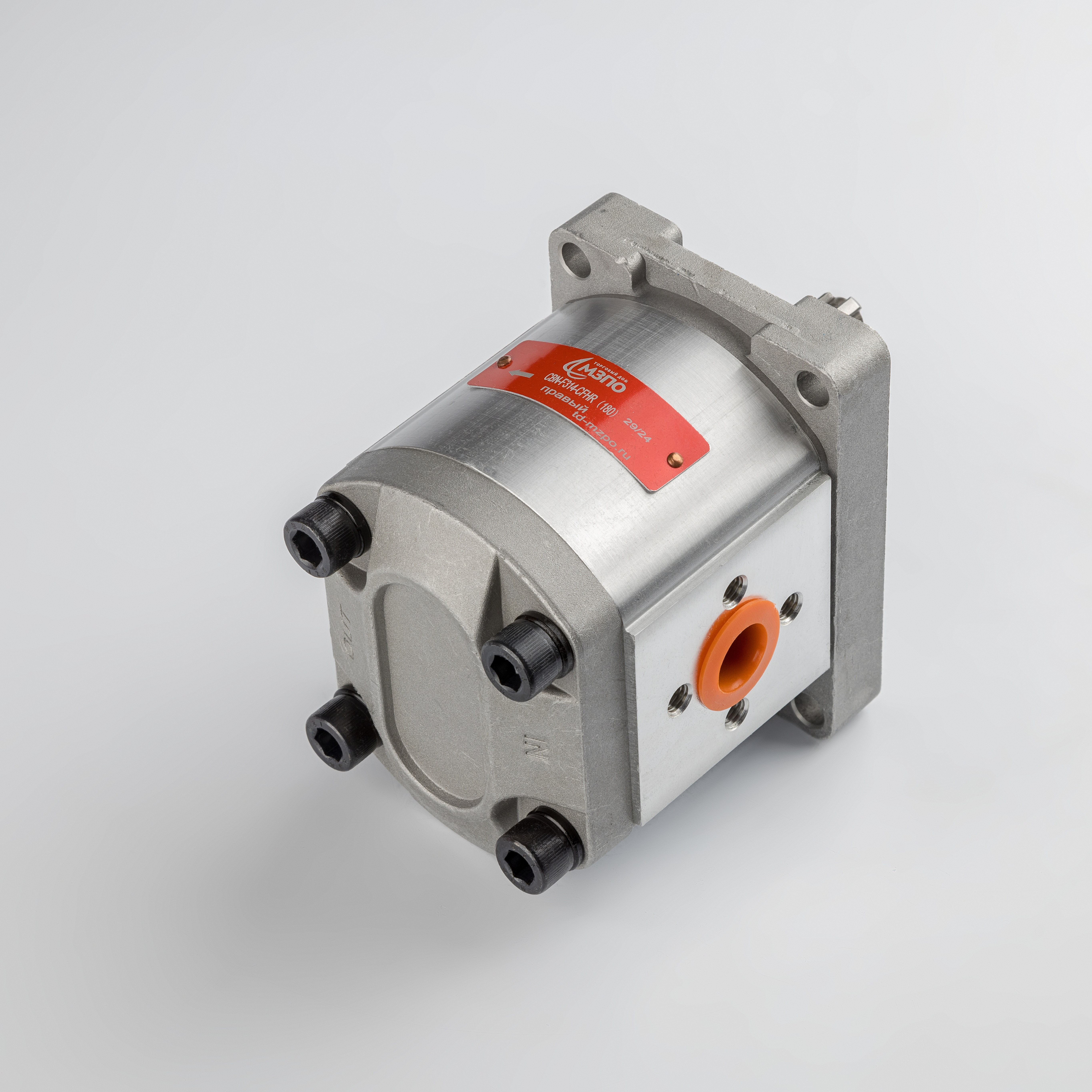

Техническое описание шестеренного насоса CBN-F314-CFHR
Шестеренный насос внешнего зацепления серии CBN предназначен для преобразования механической энергии вращения приводного вала в гидравлическую энергию потока рабочей жидкости. Агрегат спроектирован для эксплуатации в гидравлических системах мобильной техники, тракторов и погрузчиков, обеспечивая стабильное нагнетание минерального масла при высоких нагрузках.
Конструктивные особенности и эксплуатационные параметры:
- Гидравлический цикл: Насос обладает номинальным рабочим объемом 14 см³/об и способен развивать номинальное давление до 200 бар. Конструкция допускает кратковременные пиковые нагрузки до 250 бар.
- Кинематика: Привод осуществляется через 4-шлицевой вал. Направление вращения — правое (по часовой стрелке со стороны вала). Частотный диапазон вращения варьируется от 600 до 3000 об/мин.
- Монтаж и присоединение: Устройство оснащено прямоугольным фланцем. Подключение в гидролинию выполнено под углом 180 градусов. Входное отверстие имеет резьбу 18 мм, выходное — 14 мм.
- Стандартизация: Изделие соответствует требованиям ГОСТ 14658-86 в части технических условий для шестеренных насосов, что гарантирует надежность уплотнений и точность геометрических параметров зацепления.
Корпус выполнен из высокопрочного алюминиевого сплава, что обеспечивает оптимальный теплоотвод и массу агрегата 2,8 кг. Применяется в составе гидросистем, работающих на очищенных минеральных маслах с кинематической вязкостью, соответствующей регламентам эксплуатации силовой гидравлики.
