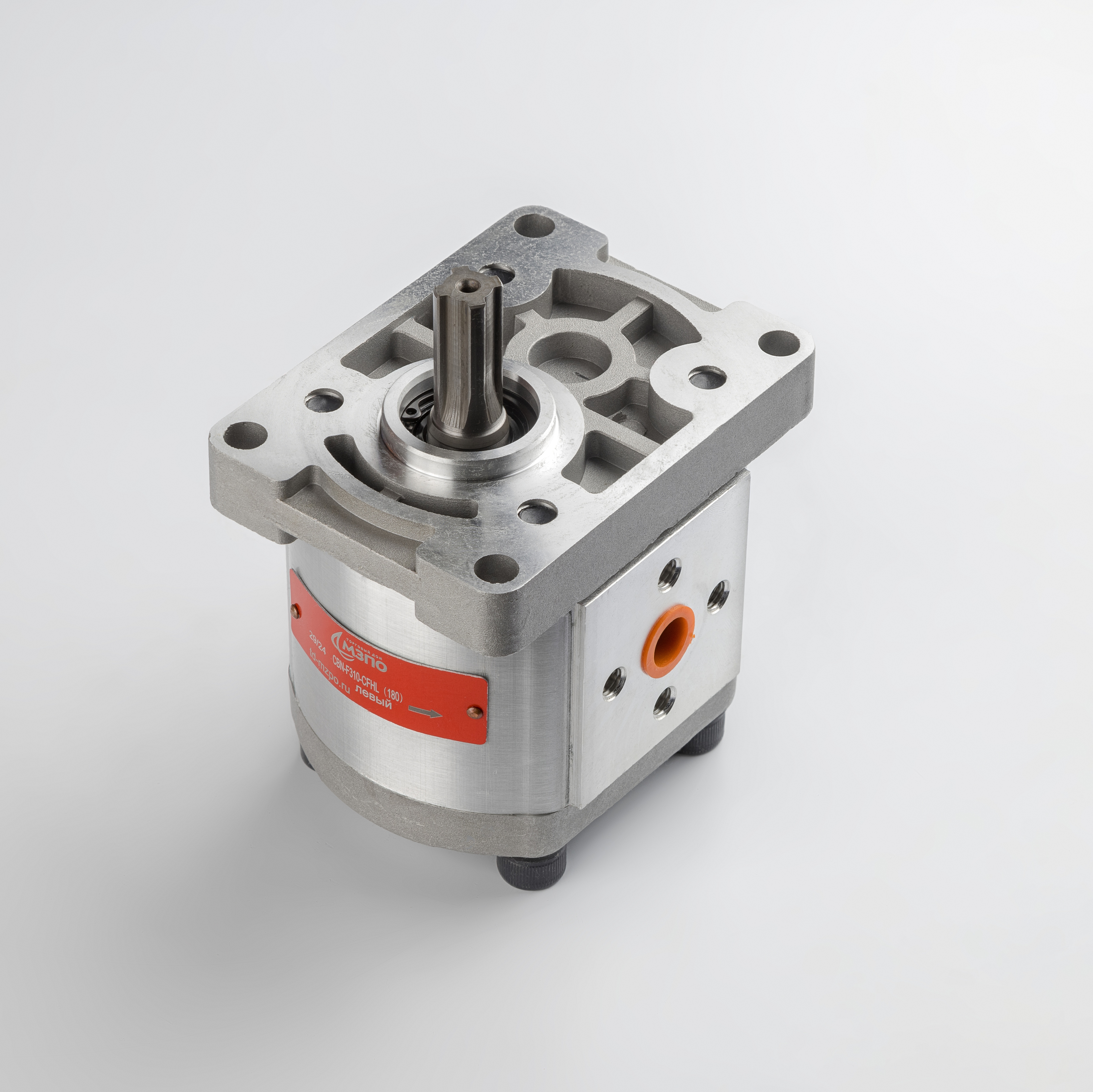

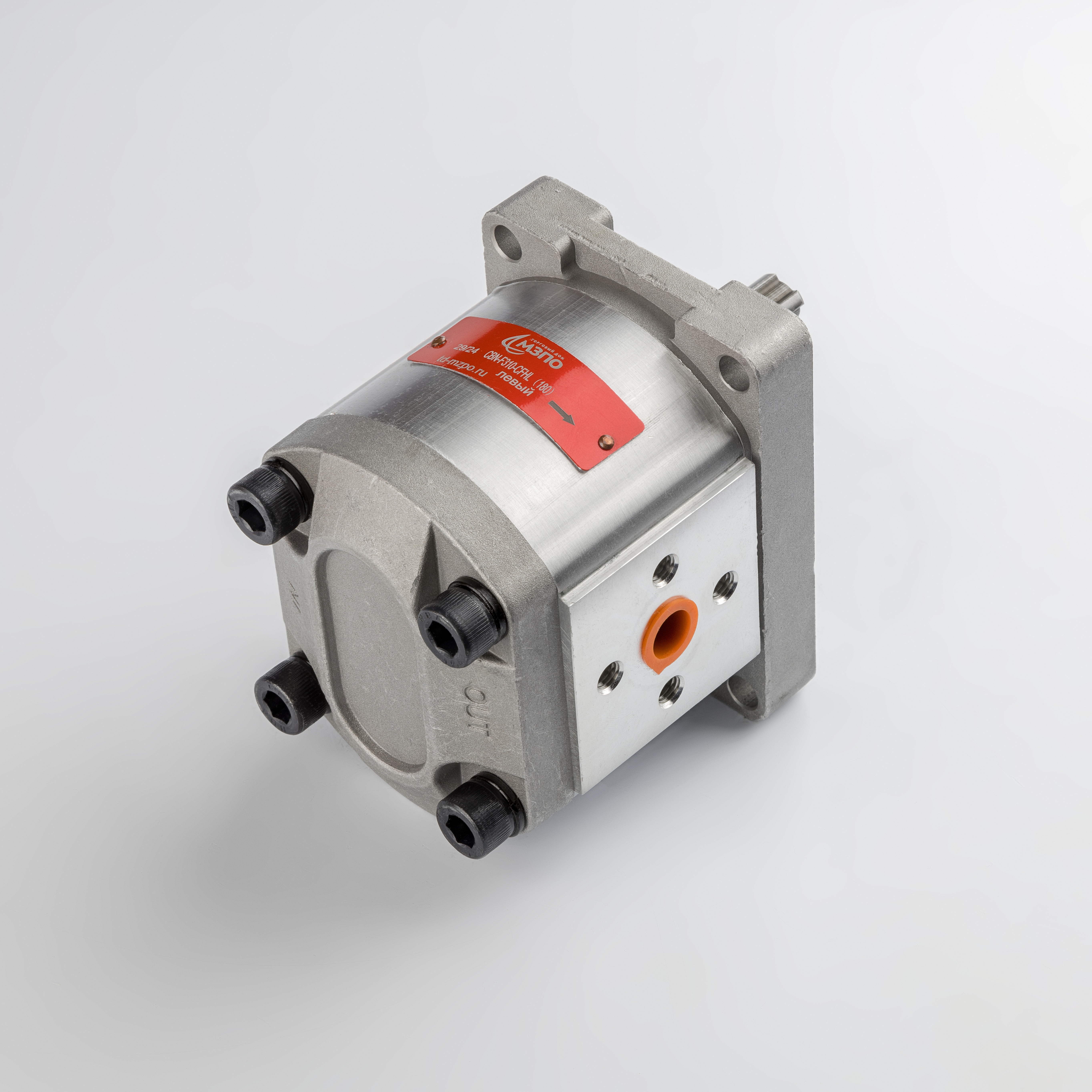

Техническое описание шестеренного насоса CBN-F310-CFHL (180)
Шестеренный насос внешнего зацепления серии CBN предназначен для преобразования механической энергии вращения приводного вала в гидравлическую энергию потока рабочей жидкости. Данный агрегат спроектирован для эксплуатации в гидросистемах мобильной техники, сельскохозяйственных машин и минитракторов.
Конструктивные и эксплуатационные особенности:
- Гидравлический тракт: Насос обеспечивает нагнетание минеральных масел с кинематической вязкостью, соответствующей эксплуатационным нормам гидравлических систем.
- Геометрия и подключение: Модель выполнена в конфигурации с углом подключения 180 градусов. Фланец прямоугольного типа обеспечивает жесткую фиксацию на посадочном месте.
- Приводной механизм: Шлицевой вал (4 шлица) гарантирует надежную передачу крутящего момента при высоких нагрузках.
- Направление вращения: Левое (против часовой стрелки со стороны вала).
Соответствие стандартам:
Изделие изготовлено и испытано в соответствии с требованиями ГОСТ 14658-86 (Насосы объемные гидроприводов. Правила приемки и методы испытаний) и отвечает общим техническим условиям по ГОСТ 13846-89.
Технические характеристики:
- Рабочий объем: 10 см³/об;
- Номинальное давление: 200 бар (20 МПа);
- Максимальное пиковое давление: 250 бар (25 МПа);
- Диапазон частоты вращения: от 600 до 3000 об/мин;
- Присоединительная резьба: вход — 14 мм, выход — 10 мм.
