Техническое описание шестеренного насоса серии CBN-F310
Данный гидравлический агрегат представляет собой объемный роторный насос шестеренного типа с внешним зацеплением. Устройство спроектировано для трансформации механической энергии приводного вала в гидравлическую энергию потока рабочей жидкости. Эксплуатация изделия регламентируется согласно ГОСТ 14658-86, что гарантирует соответствие техническим параметрам и нормам безопасности для гидравлических систем.
Конструктивные особенности и принцип работы

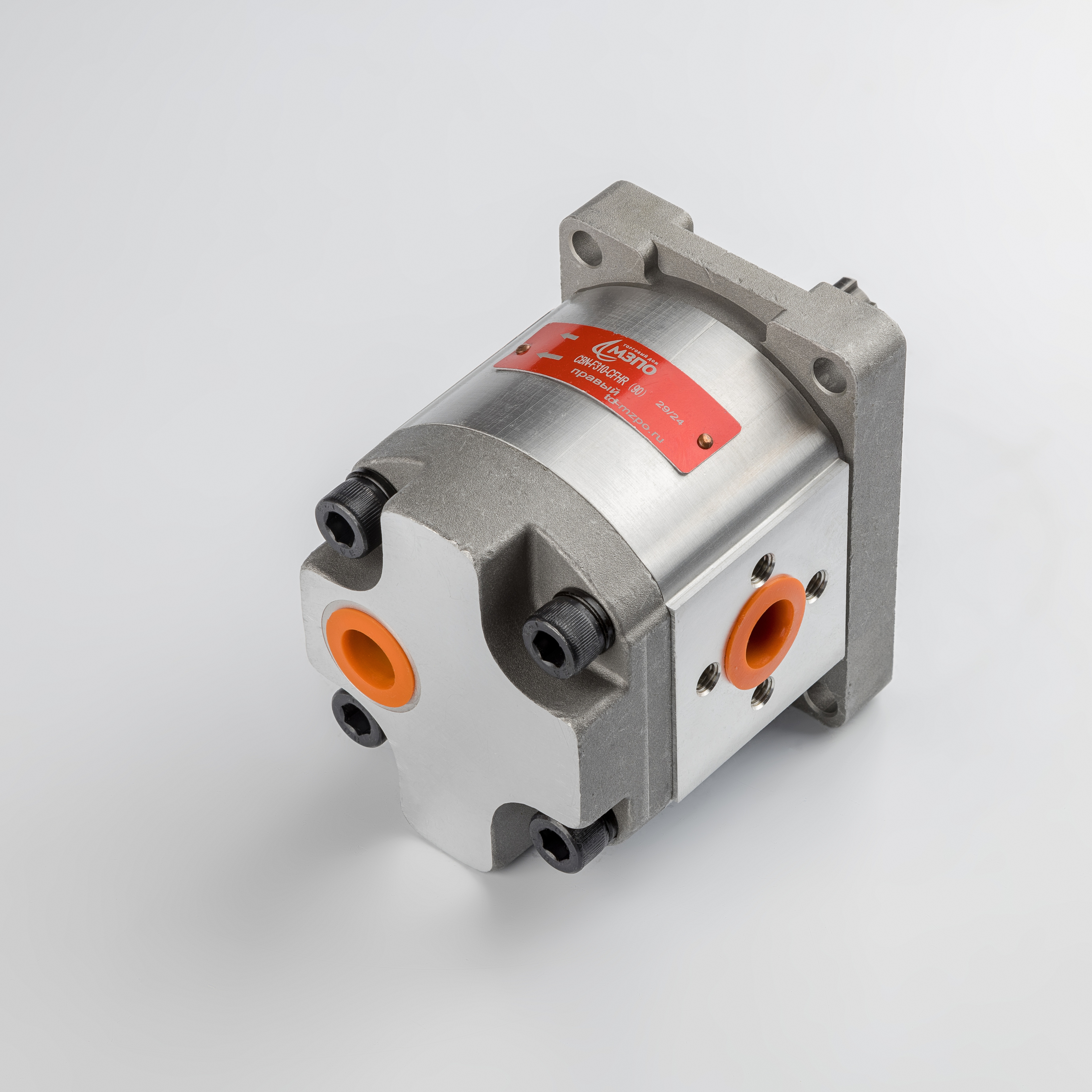

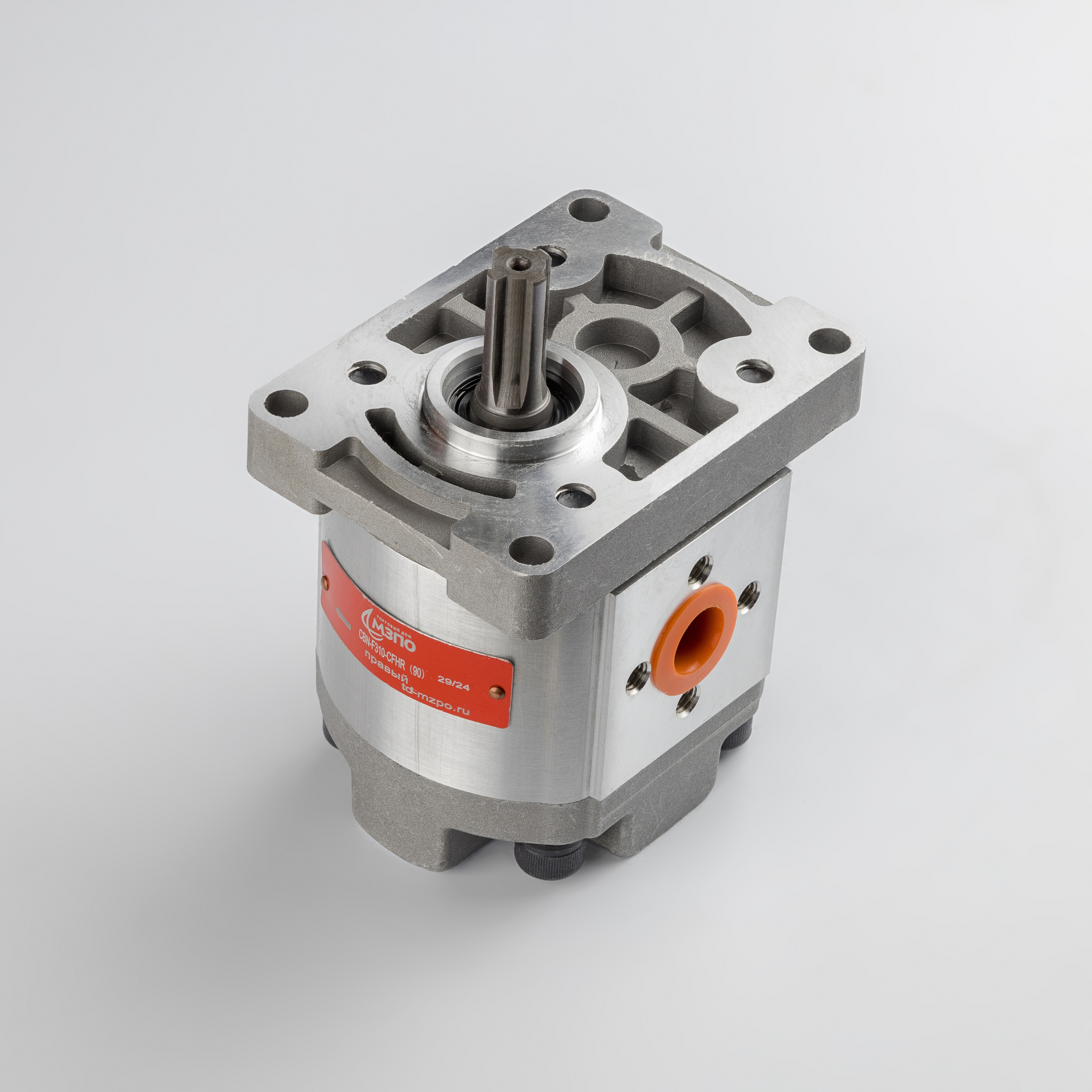

Насос выполнен в алюминиевом корпусе с высокой механической прочностью. Рабочий механизм состоит из пары зацепляющихся шестерен. При вращении ведущего вала (4 шлица) на стороне всасывания создается разрежение, в результате чего рабочая жидкость заполняет межзубьевые впадины и перемещается в зону нагнетания. Конфигурация портов подключения выполнена под углом 90 градусов, что оптимизирует монтаж в стесненных условиях гидравлических систем минитракторов и спецтехники.
Технические характеристики:
- Рабочий объем: 10 см³/об
- Номинальное давление: 200 бар (20 МПа)
- Максимальное пиковое давление: 250 бар (25 МПа)
- Частота вращения: от 600 до 3000 об/мин
- Направление вращения: Правое (по часовой стрелке со стороны вала)
- Тип фланца: Прямоугольный
- Присоединительные резьбы: Вход — 14 мм, Выход — М 18*1,5
Условия эксплуатации
Агрегат предназначен для работы на минеральных маслах с кинематической вязкостью и классом чистоты, соответствующими требованиям гидросистем мобильных машин. Согласно ГОСТ 14658-86, насос обеспечивает стабильные выходные параметры при соблюдении температурного режима рабочей среды и номинальной тонкости фильтрации в системе.
