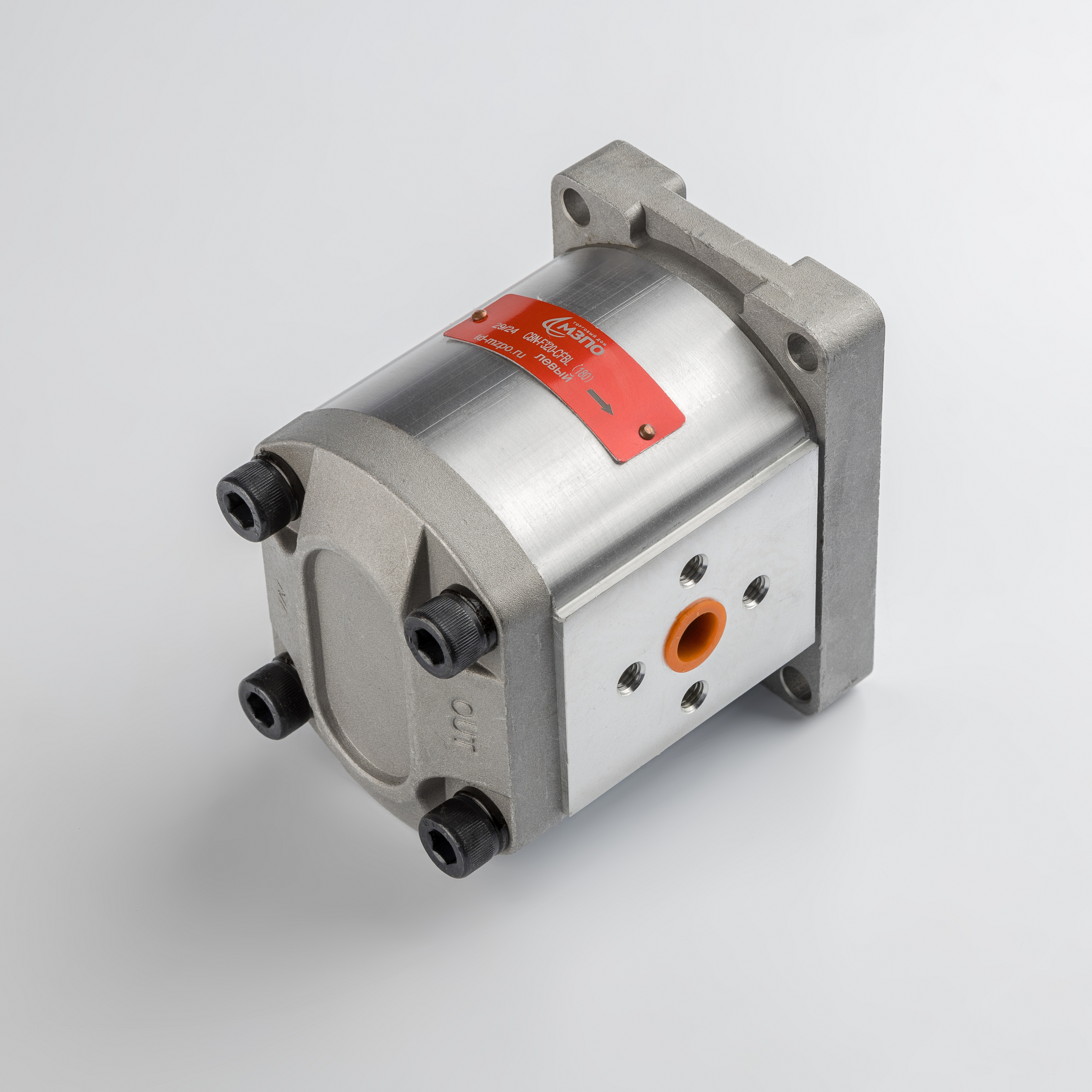

Техническое описание шестеренного насоса CBN-F320-CFBL
Промышленный шестеренный насос внешнего зацепления предназначен для преобразования механической энергии вращения приводного вала в гидравлическую энергию потока рабочей жидкости. Данный агрегат спроектирован для эксплуатации в гидросистемах минитракторов, коммунальной и сельскохозяйственной спецтехники. Конструктивное исполнение соответствует требованиям ГОСТ 14658-86 в части общих технических условий для шестеренных насосов.
Технические характеристики и параметры эксплуатации:
- Рабочий объем: 20 см³/об, что обеспечивает стабильную подачу рабочей жидкости при номинальных оборотах.
- Давление: Номинальное рабочее давление составляет 200 бар (20 МПа), с возможностью кратковременного пикового повышения до 250 бар.
- Скоростной режим: Частота вращения вала варьируется в диапазоне от 600 до 3000 об/мин.
- Направление вращения: Левое (против часовой стрелки со стороны приводного вала).

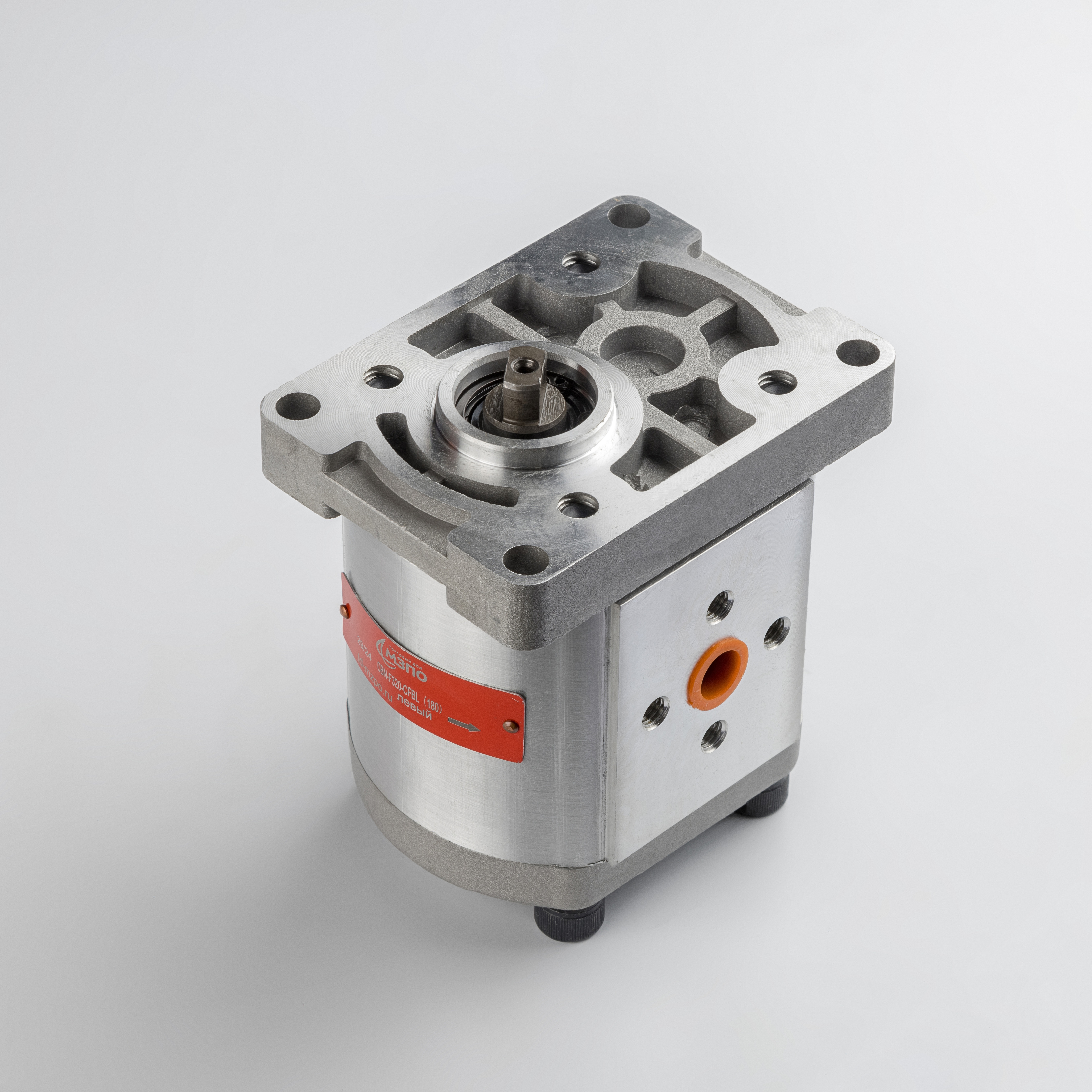

- Приводной вал: Конфигурация «плоский шлиц» обеспечивает надежную передачу крутящего момента.
- Гидравлическое подключение: Расположение портов под углом 180 градусов с резьбовыми соединениями (вход — 20 мм, выход — 16 мм).
- Монтаж: Крепление осуществляется через стандартный прямоугольный фланец.
Изделие рассчитано на работу с минеральными маслами, соответствующими классу чистоты не ниже 12 по ГОСТ 17216-2001. Применение высокопрочных материалов корпуса и прецизионная обработка шестерен гарантируют высокий объемный КПД и длительный ресурс эксплуатации в тяжелых климатических условиях.
