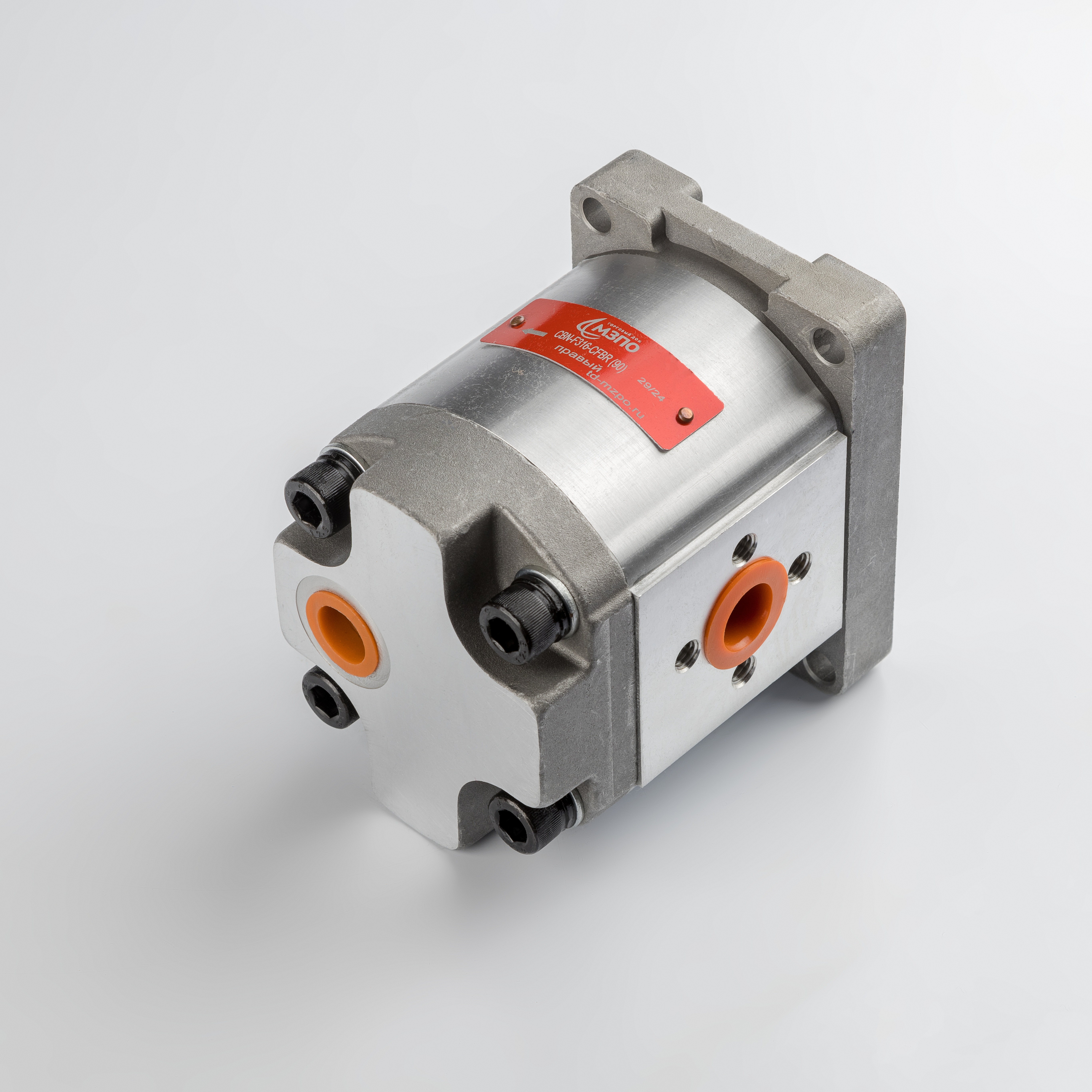

Техническое описание шестеренного насоса серии CBN
Шестеренный насос внешнего зацепления предназначен для преобразования механической энергии приводного вала в гидравлическую энергию потока рабочей жидкости. Данный агрегат спроектирован для эксплуатации в гидросистемах мобильной техники, тракторов и погрузчиков, обеспечивая стабильное нагнетание минерального масла при высоких нагрузках.
Конструктивные и эксплуатационные особенности:
- Гидравлические параметры: Номинальный рабочий объем составляет 16 см³/об. Устройство рассчитано на номинальное давление 200 бар, с возможностью кратковременных пиковых нагрузок до 250 бар.
- Скоростной режим: Эффективная работа обеспечивается в диапазоне частот вращения от 600 до 3000 об/мин.

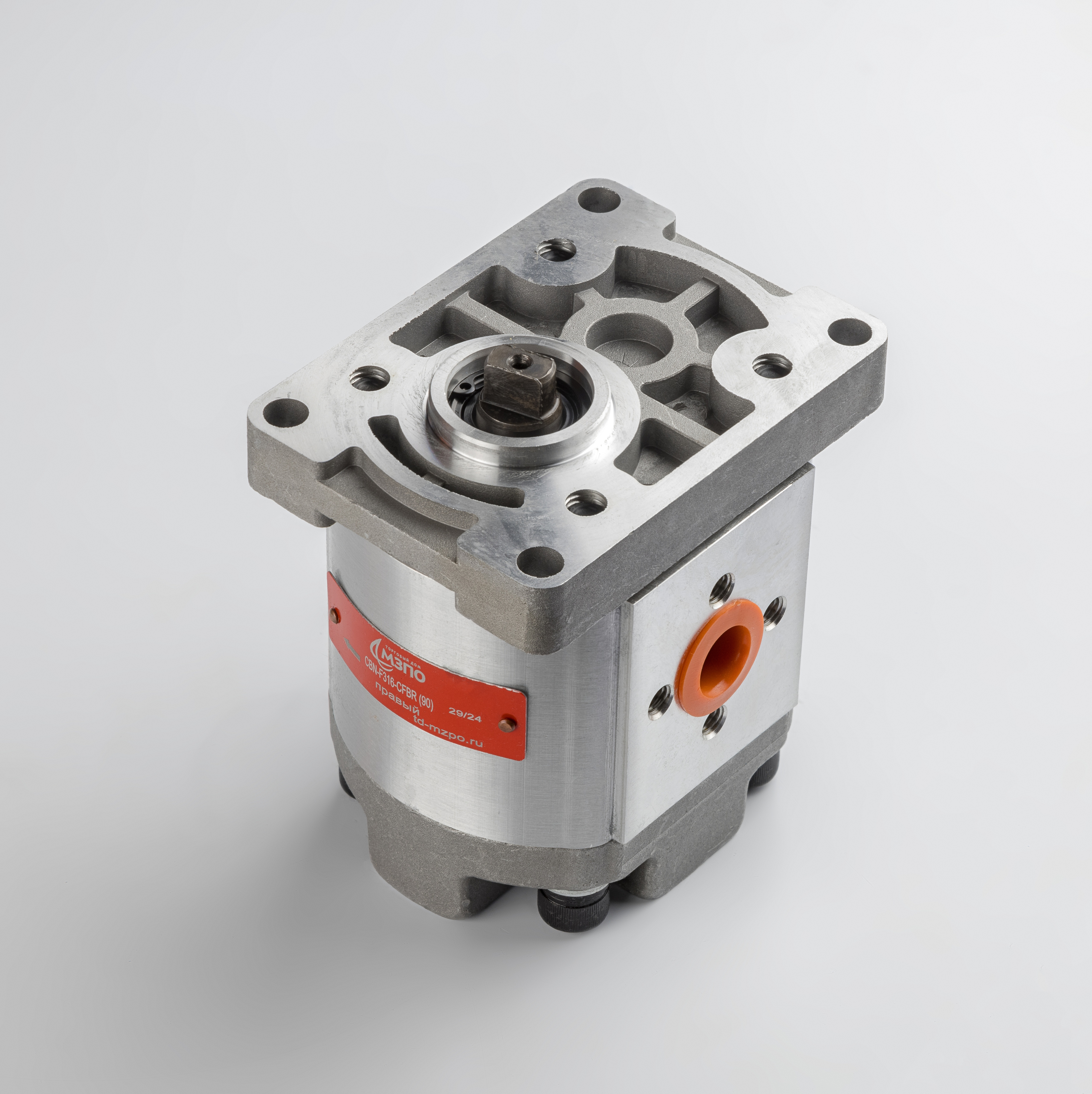

- Механический интерфейс: Приводной вал выполнен в конфигурации «плоский шлиц». Установка осуществляется посредством прямоугольного фланца.
- Гидравлические порты: Подключение в гидролинию реализовано под углом 90 градусов. Входные и выходные отверстия имеют метрическую резьбу M18x1,5.
- Направление вращения: Правое (по часовой стрелке со стороны приводного вала).
Соответствие стандартам:
Изделие соответствует техническим требованиям ГОСТ 14658-86 (Насосы объемные гидроприводов. Правила приемки и методы испытаний) и ГОСТ 19027-89 (Насосы шестеренные. Основные параметры), что гарантирует надежность и взаимозаменяемость в гидравлических схемах промышленного и сельскохозяйственного назначения.
