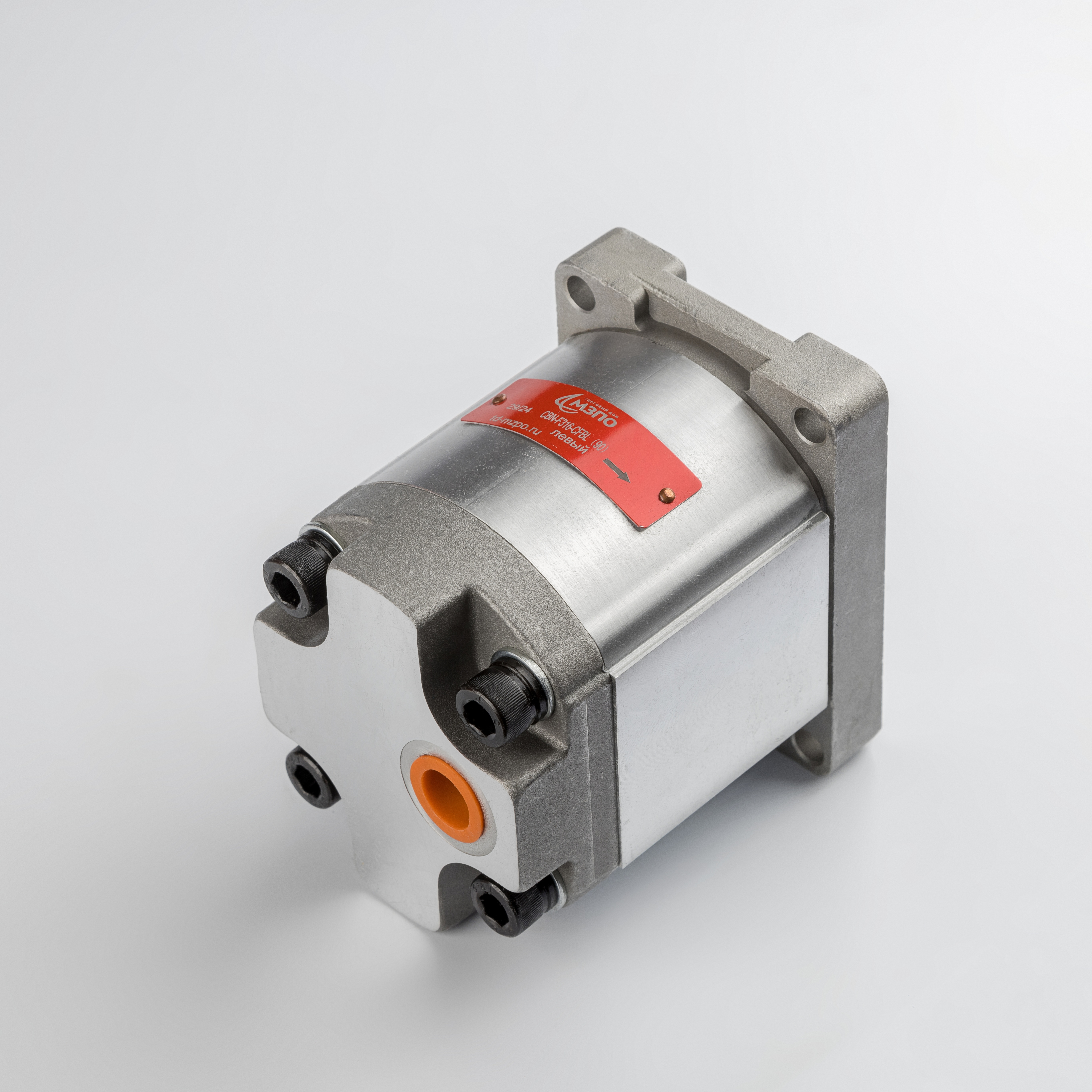

Техническое описание шестеренного насоса серии CBN-F316
Промышленный шестеренный насос внешнего зацепления предназначен для трансформации механической энергии вращения приводного вала в гидравлическую энергию потока рабочей жидкости. Агрегат спроектирован для эксплуатации в составе гидросистем малогабаритной спецтехники, сельскохозяйственных машин и мобильных гидростанций.
Конструктивные и эксплуатационные особенности:
- Гидравлические параметры: Насос обеспечивает номинальное давление 200 бар (20 МПа) при рабочем объеме 16 см³/об. Конструкция рассчитана на кратковременные пиковые нагрузки до 250 бар.
- Кинематика: Модель имеет левое направление вращения. Привод осуществляется через вал с плоским шлицевым соединением. Частотный диапазон эксплуатации варьируется от 600 до 3000 об/мин.

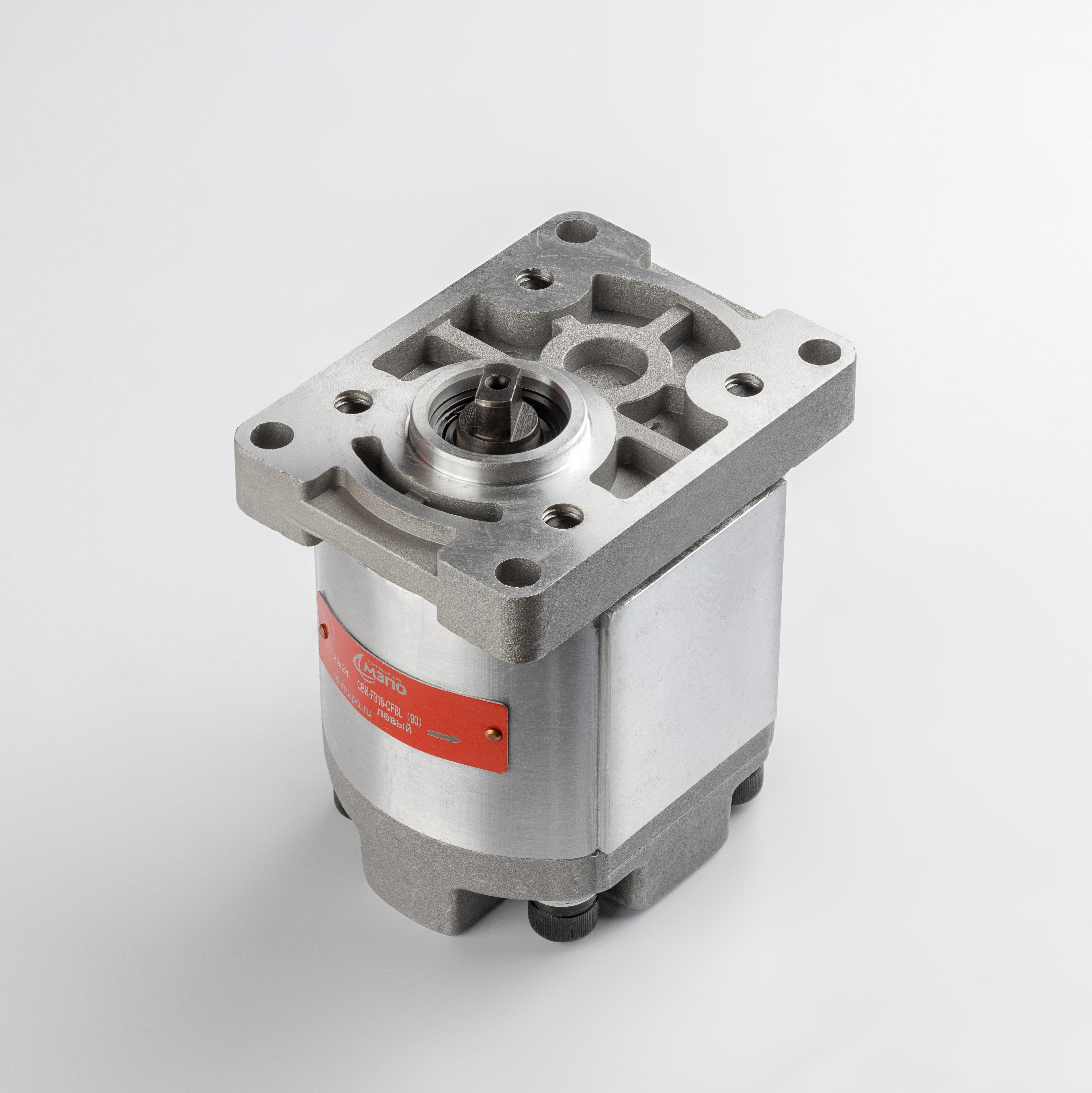

- Монтаж и подключение: Устройство оснащено стандартным прямоугольным фланцем. Порты подключения в гидролинию расположены под углом 90 градусов, входные и выходные отверстия имеют метрическую резьбу М18x1,5.
- Стандартизация: Изделие соответствует требованиям ГОСТ 14658-86 в части технических условий для шестеренных насосов, обеспечивая высокую объемную эффективность и надежность узла.
В качестве рабочей жидкости рекомендуется использовать минеральные масла с кинематической вязкостью, соответствующей температурному режиму эксплуатации гидравлической системы.
