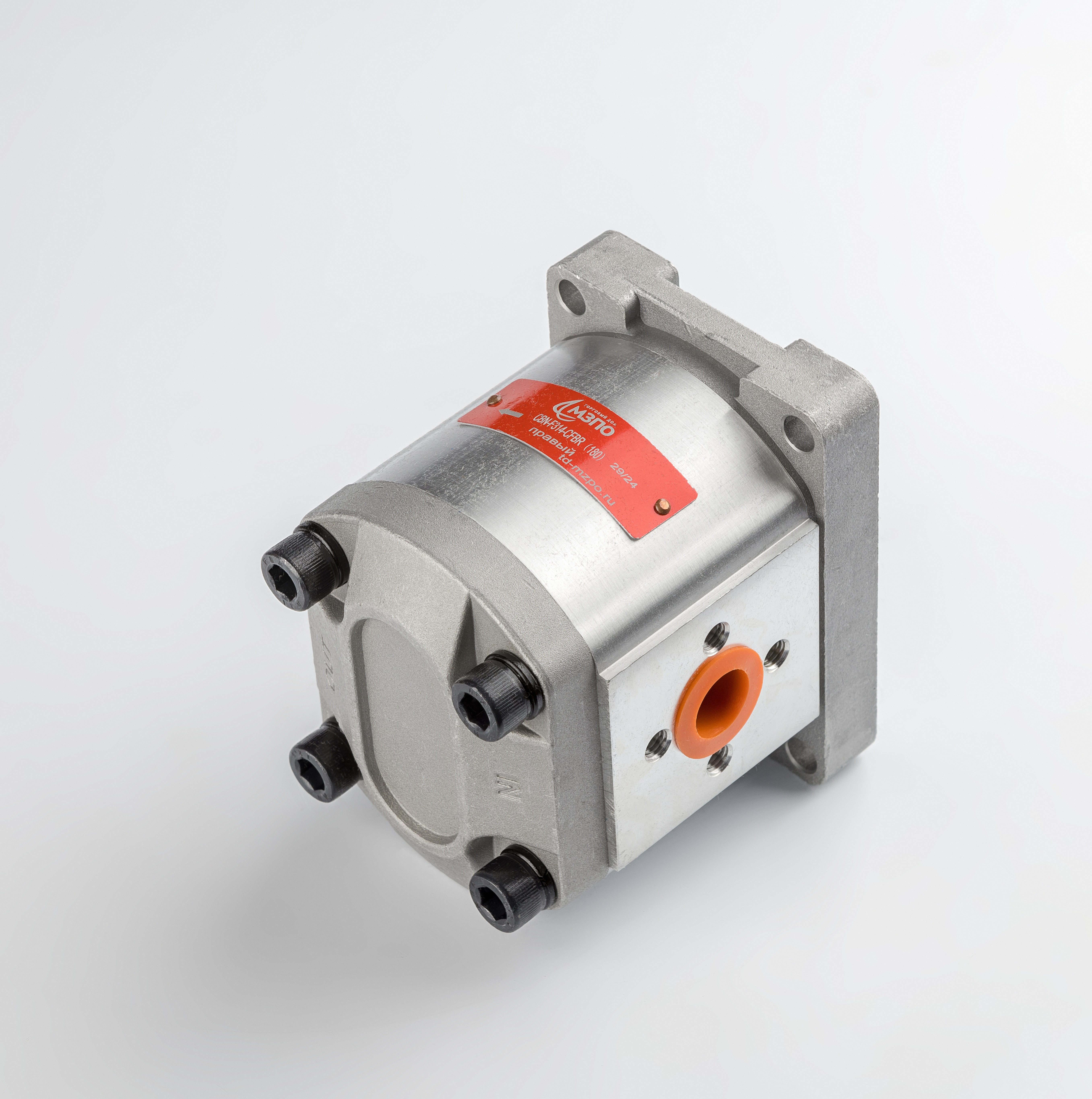

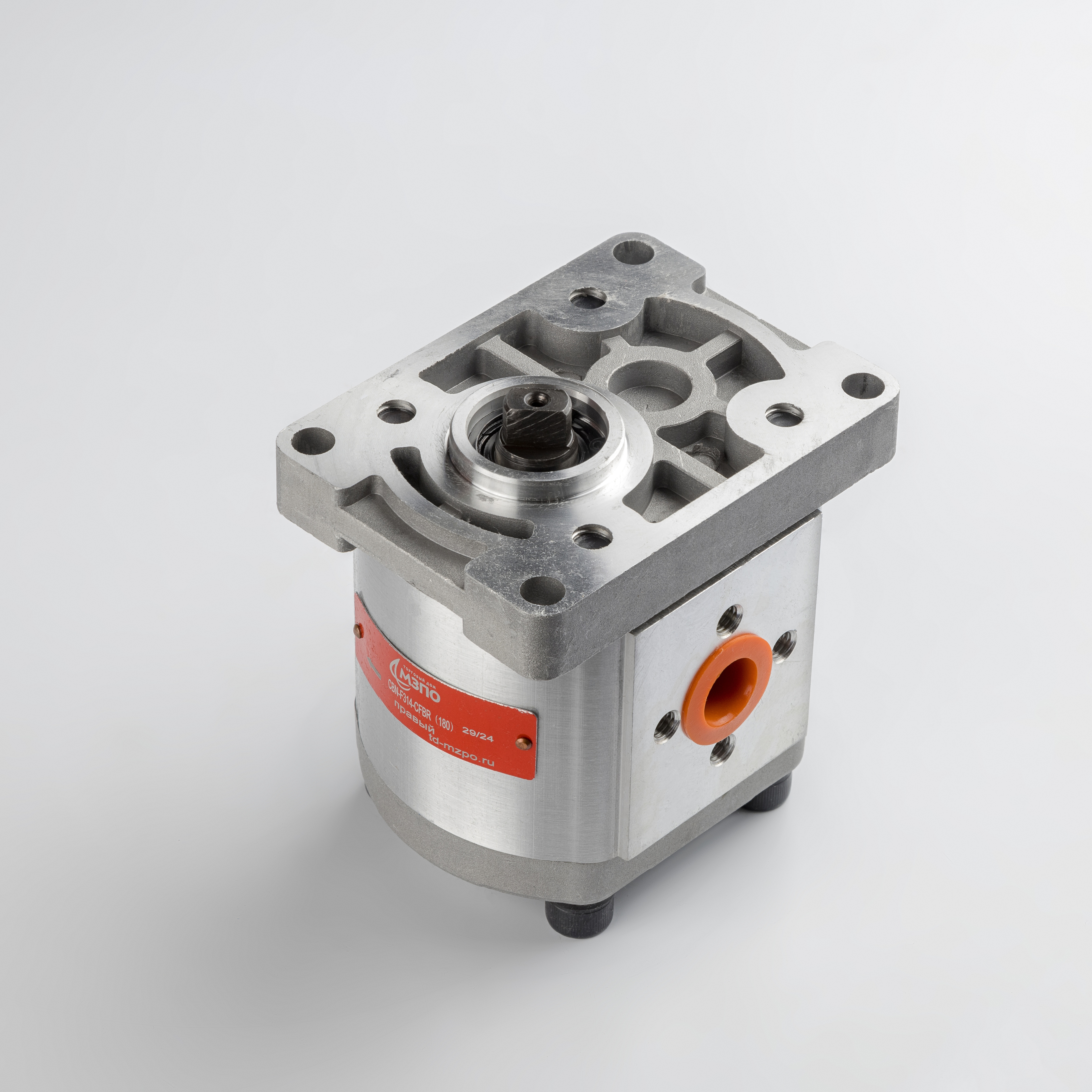

Техническое описание шестеренного насоса CBN-F314-CFBR (180)
Шестеренный насос высокого давления серии CBN предназначен для преобразования механической энергии вращения приводного вала в гидравлическую энергию потока рабочей жидкости. Агрегат спроектирован для эксплуатации в составе гидросистем минитракторов, сельскохозяйственной, коммунальной и дорожно-строительной спецтехники.
Конструктивные особенности и принцип работы
Устройство относится к насосам внешнего зацепления. Основными рабочими элементами являются ведущая и ведомая шестерни, размещенные в алюминиевом корпусе высокой прочности. Герметичность рабочих камер обеспечивается прецизионным исполнением деталей и применением уплотнительных элементов, устойчивых к термическим и химическим воздействиям минеральных масел.
Технические параметры и стандарты
- Рабочий объем: 14 см³/об, что обеспечивает стабильную подачу рабочей жидкости при различных режимах работы двигателя.
- Давление: Номинальное рабочее давление составляет 200 бар (20 МПа), с возможностью кратковременных пиковых нагрузок до 250 бар (25 МПа).
- Скоростной режим: Эффективная работа поддерживается в диапазоне от 600 до 3000 об/мин.
- Приводной вал: Выполнен в конфигурации "Плоский шлиц", обеспечивающей надежную передачу крутящего момента.
- Монтаж: Прямоугольный фланец и резьбовые соединения (вход M18, выход M14) обеспечивают жесткую фиксацию и герметичность подключения к гидролинии под углом 180 градусов.
Изделие соответствует требованиям ГОСТ 14658-86 (Насосы объемные гидроприводов. Правила приемки и методы испытаний) и ГОСТ 12.2.086-83 (Гидроприводы объемные и системы смазочные. Общие эргономические требования к конструкции), что гарантирует надежность эксплуатации в тяжелых климатических и производственных условиях.
