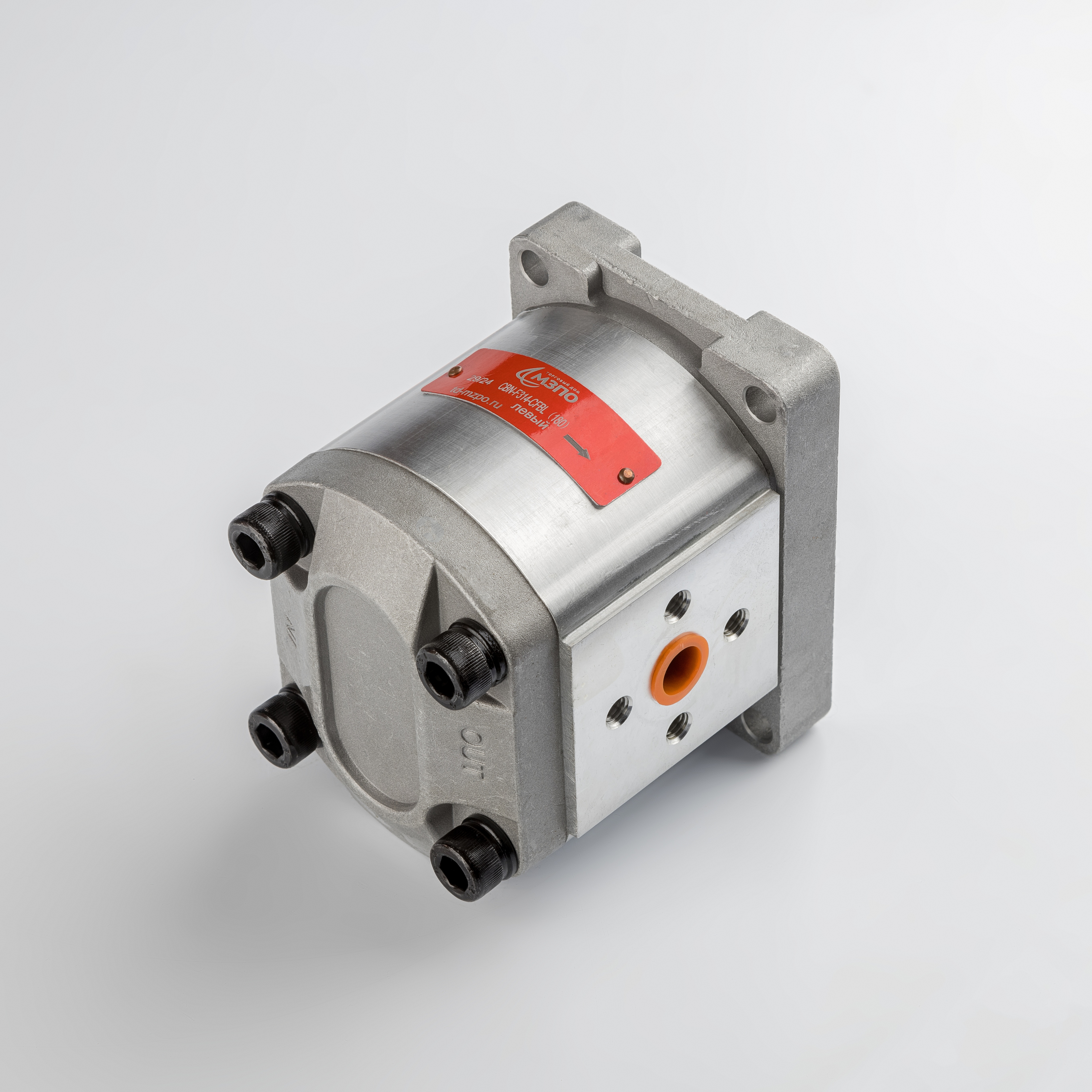

Шестеренный насос серии CBN-F314-CFBL (исполнение 180°) представляет собой гидравлический агрегат объемного типа, предназначенный для трансформации механической энергии вращения приводного вала в гидравлическую энергию потока рабочей жидкости. Устройство разработано для эксплуатации в составе гидросистем минитракторов, сельскохозяйственной, коммунальной и дорожно-строительной спецтехники.
Технические характеристики и конструктивные особенности:
- Рабочий объем: 14 см³/об, обеспечивающий стабильную подачу минерального масла в контур.
- Гидравлические параметры: Номинальное рабочее давление составляет 200 бар, с возможностью кратковременного пикового повышения до 250 бар.
- Скоростной режим: Эксплуатационный диапазон частоты вращения вала варьируется от 600 до 3000 об/мин.

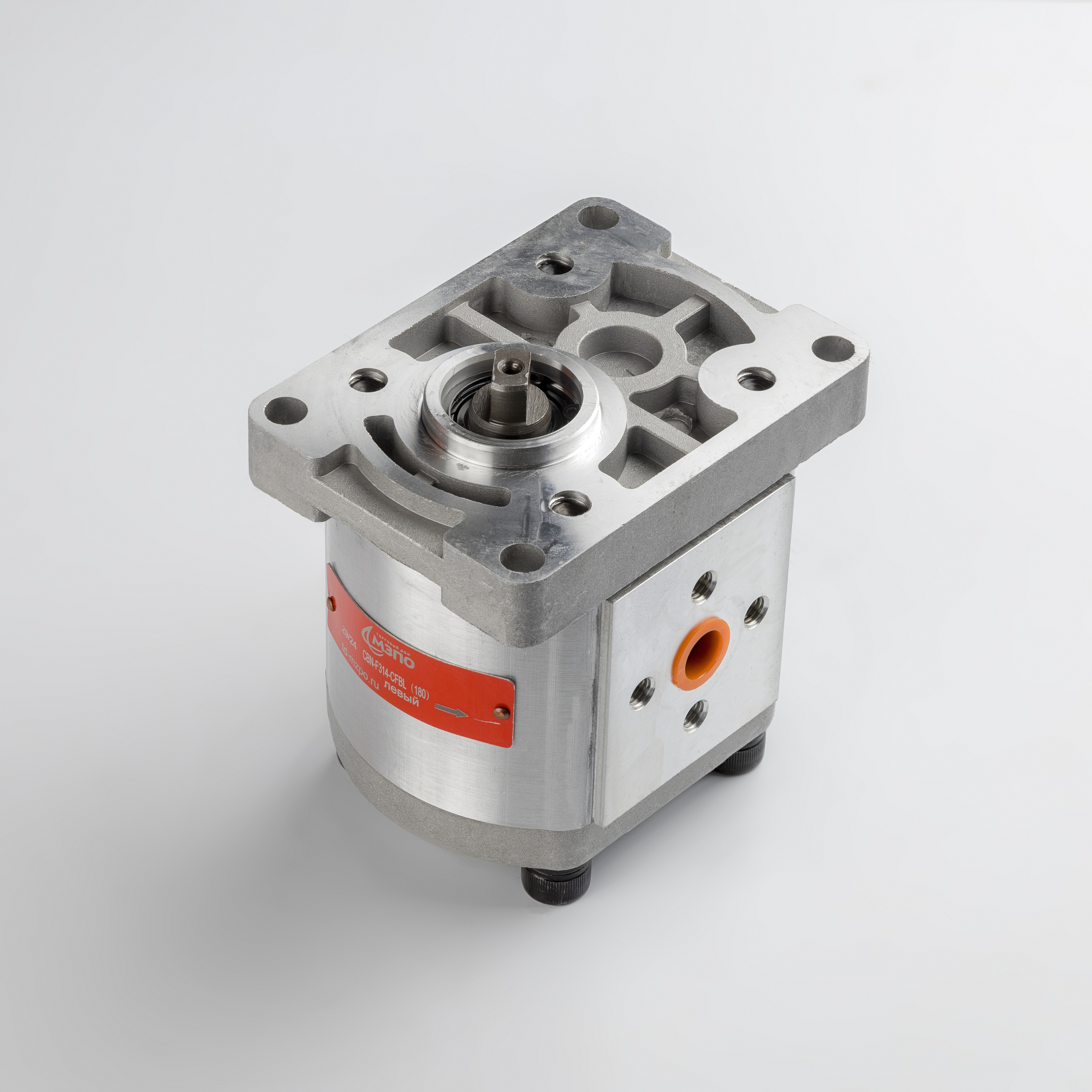

- Механический интерфейс: Приводной вал выполнен в конфигурации «плоский шлиц», монтаж осуществляется через прямоугольный фланец.
- Гидравлическое подключение: Входное отверстие с резьбой M18, выходное — M14. Конфигурация портов ориентирована под углом 180 градусов.
- Направление вращения: Левое (против часовой стрелки со стороны вала).
Соответствие стандартам:
Изделие соответствует техническим требованиям ГОСТ 14658-86 в части методов испытаний и общих технических условий для шестеренных насосов, что гарантирует надежность узла в условиях высоких нагрузок.
