Техническое описание шестеренного насоса серии CBN-F310
Гидравлический шестеренный насос внешнего зацепления предназначен для преобразования механической энергии вращения приводного вала в энергию потока рабочей жидкости. Агрегат спроектирован для эксплуатации в составе гидросистем малогабаритной спецтехники, сельскохозяйственных машин и коммунального оборудования.
Конструкция насоса соответствует требованиям ГОСТ 14658-86, что гарантирует соблюдение технических условий и методов испытаний для объемных гидроприводов. Устройство характеризуется высоким объемным КПД и стабильностью рабочих параметров при различных температурных режимах эксплуатации минеральных масел.
Основные технические параметры:
- Рабочий объем: 10 см³/об, обеспечивающий заданную производительность в контуре.
- Давление: номинальное рабочее давление составляет 200 бар, с возможностью кратковременного пикового повышения до 250 бар.
- Частота вращения: эксплуатационный диапазон варьируется от 600 до 3000 об/мин.
- Приводной вал: исполнение типа "плоский шлиц" для передачи крутящего момента.

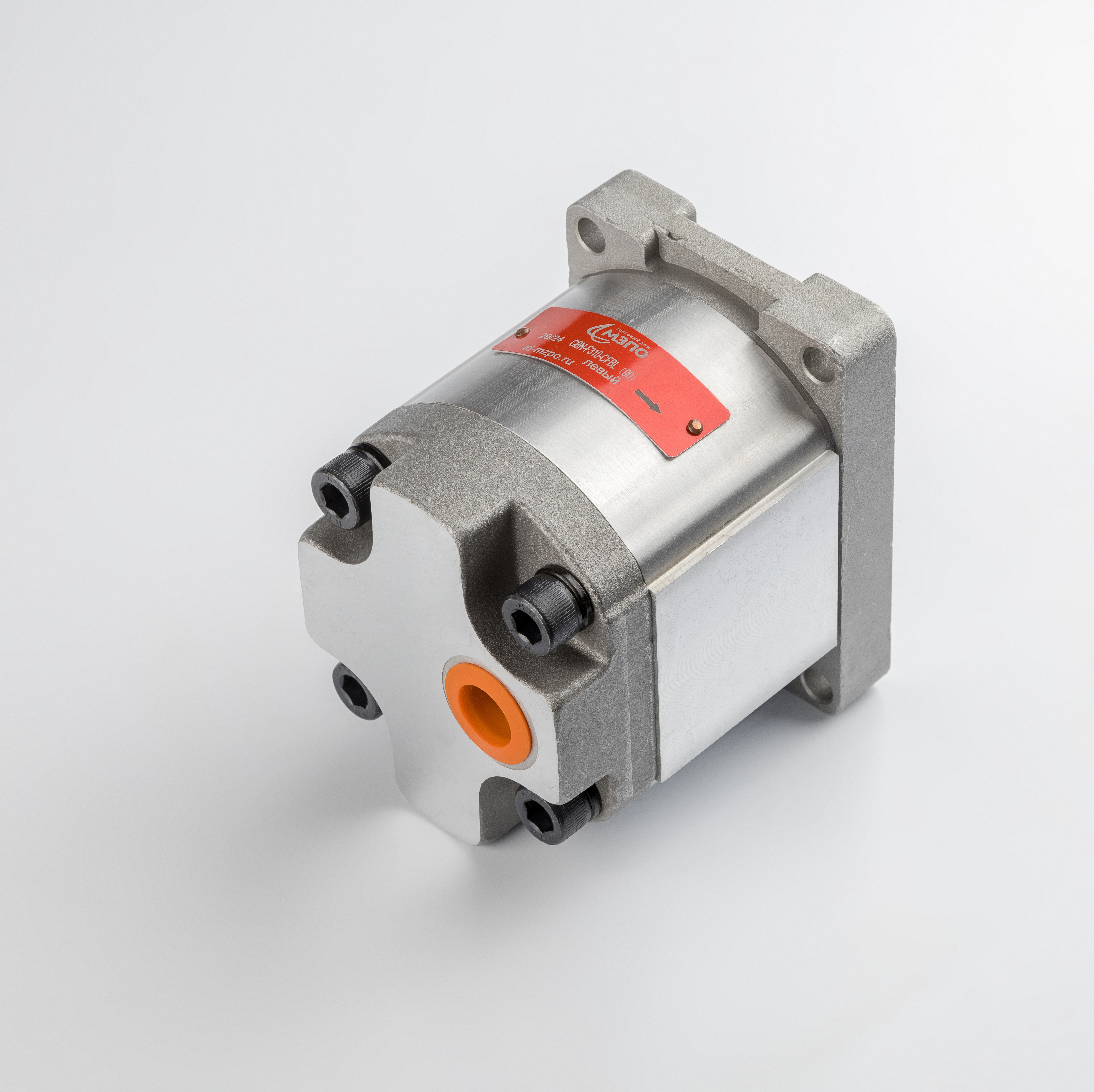

- Гидравлические порты: входное отверстие 14 мм, выходное — метрическая резьба М 18*1,5. Подключение в гидролинию выполнено под углом 90 градусов.
- Направление вращения: левое (против часовой стрелки со стороны вала).

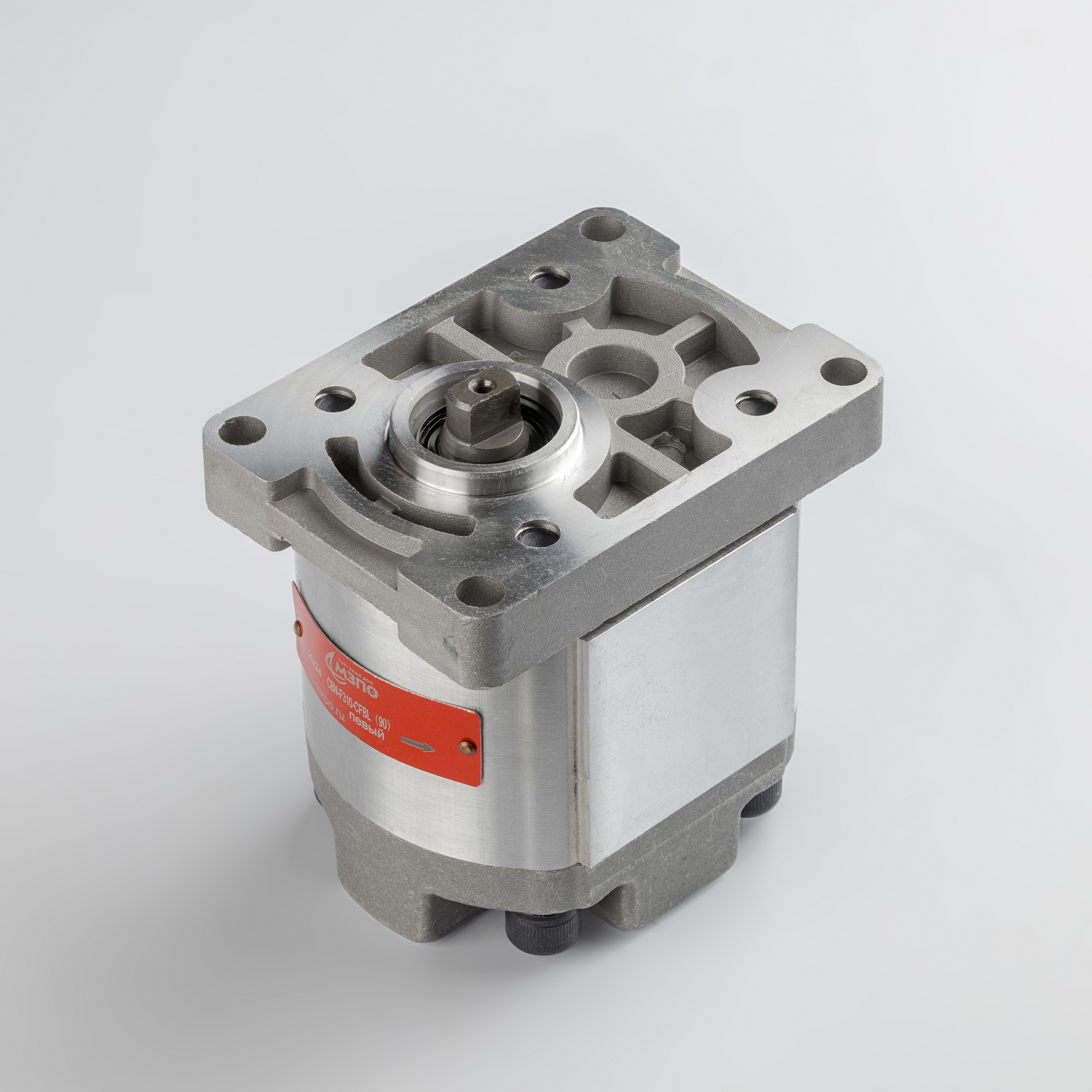

Корпус изделия выполнен из высокопрочного сплава, устойчивого к циклическим нагрузкам. Присоединительный фланец прямоугольного типа обеспечивает жесткую фиксацию на посадочном месте силового агрегата.
