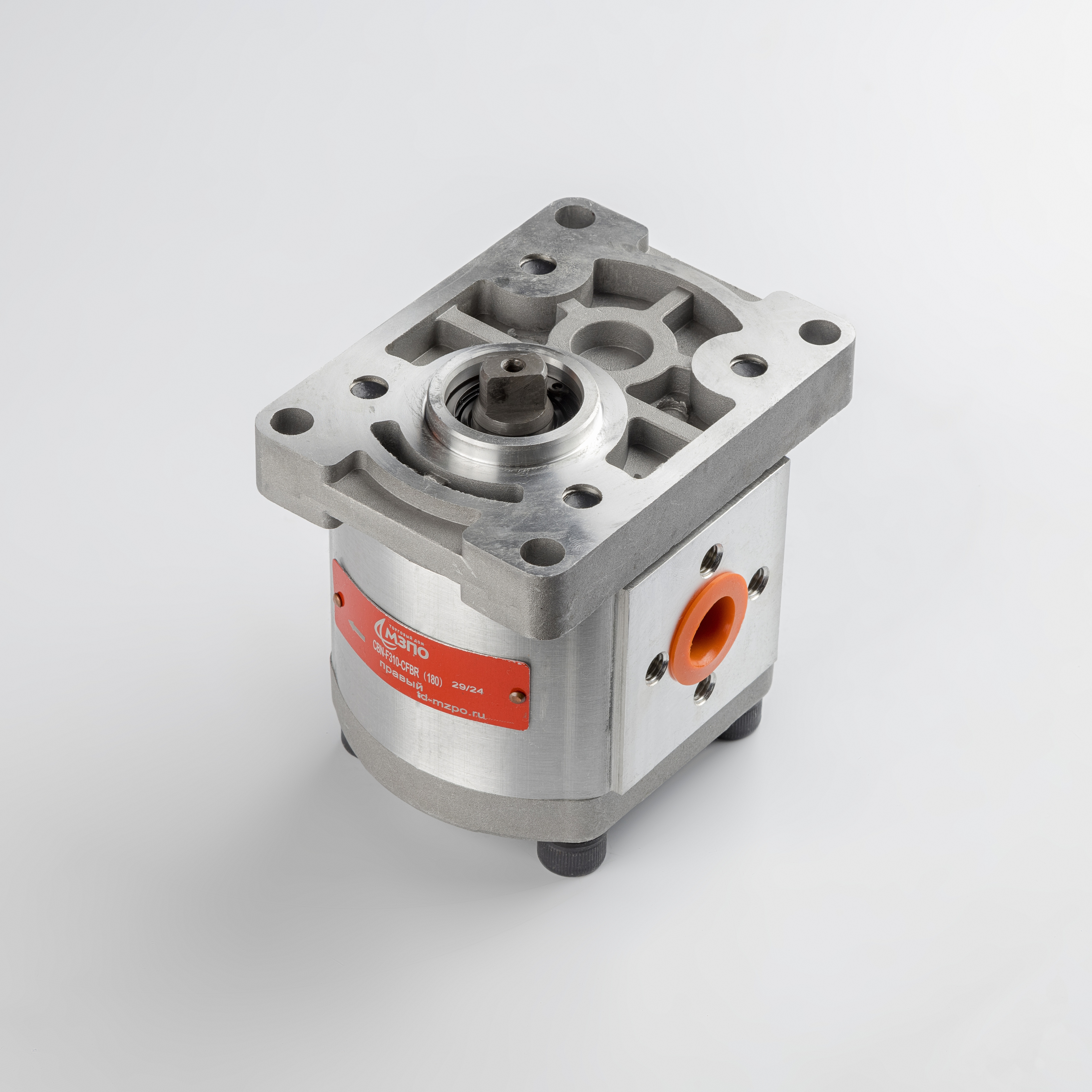

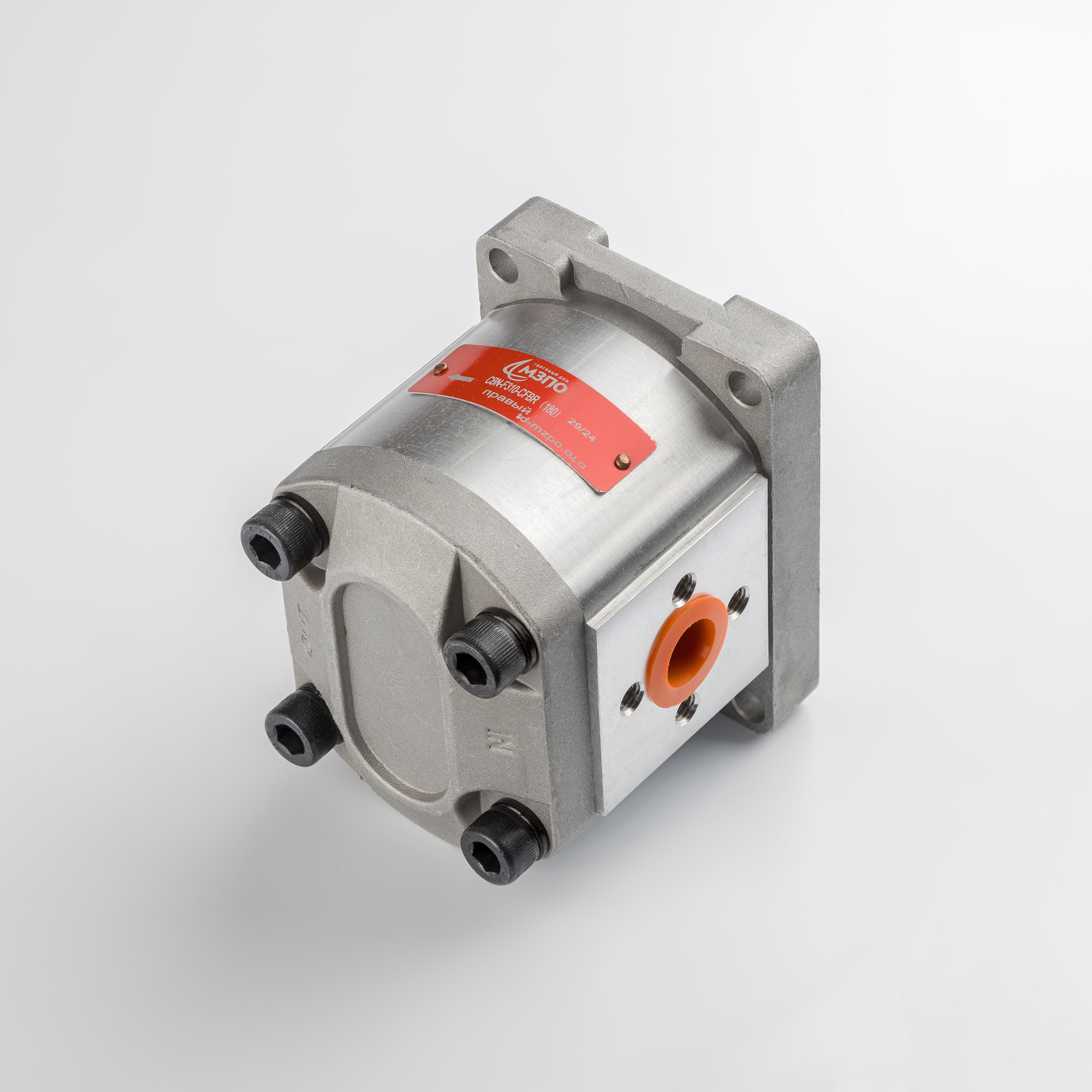

Техническое описание шестеренного насоса серии CBN-F310
Шестеренный насос внешнего зацепления предназначен для преобразования механической энергии вращения приводного вала в гидравлическую энергию потока рабочей жидкости. Агрегат спроектирован для эксплуатации в составе гидросистем минитракторов, сельскохозяйственной и дорожно-строительной спецтехники.
Технические характеристики и конструктивные особенности:
- Рабочий объем: 10 см³/об, что обеспечивает стабильную подачу минерального масла в контур.
- Гидравлические параметры: Номинальное рабочее давление составляет 200 бар (20 МПа), с возможностью кратковременного пикового повышения до 250 бар.
- Скоростной режим: Частота вращения вала варьируется в диапазоне от 600 до 3000 об/мин.
- Приводной вал: Исполнение «плоский шлиц» обеспечивает надежную передачу крутящего момента.
- Монтажные интерфейсы: Прямоугольный фланец и порты с резьбовым соединением (вход 14 мм, выход 10 мм). Угол подключения в гидролинию составляет 180 градусов.
- Направление вращения: Правое (по часовой стрелке со стороны вала).
Соответствие стандартам:
Изделие изготовлено и испытано в соответствии с требованиями ГОСТ 14658-86 (Насосы объемные гидроприводов. Правила приемки и методы испытаний) и отвечает общим техническим условиям для гидравлического оборудования согласно ГОСТ 17411-91.
