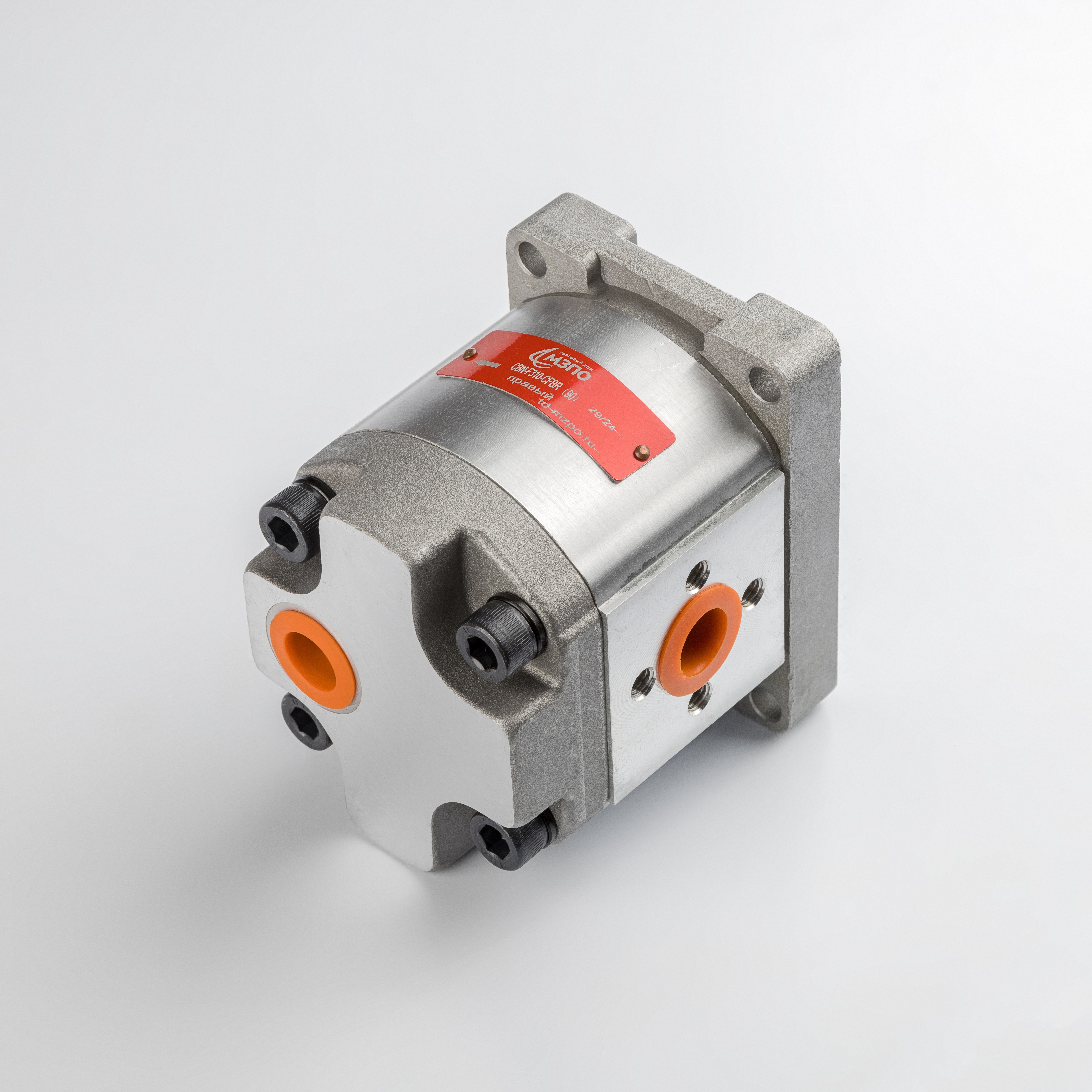

Техническое описание шестеренного насоса серии CBN-F310
Насос шестеренный гидравлический предназначен для преобразования механической энергии вращения приводного вала в гидравлическую энергию потока рабочей жидкости. Данный агрегат применяется в гидросистемах мобильной техники, включая минитракторы, погрузчики и сельскохозяйственные машины, для обеспечения циркуляции минерального масла под давлением.
Конструктивные особенности и технические параметры:
- Тип насоса: Шестеренный, внешнего зацепления.
- Рабочий объем: 10 см³/об, что обеспечивает стабильную подачу рабочей жидкости при заданных оборотах.
- Давление: Номинальное эксплуатационное давление составляет 200 бар, с возможностью кратковременного пикового повышения до 250 бар.

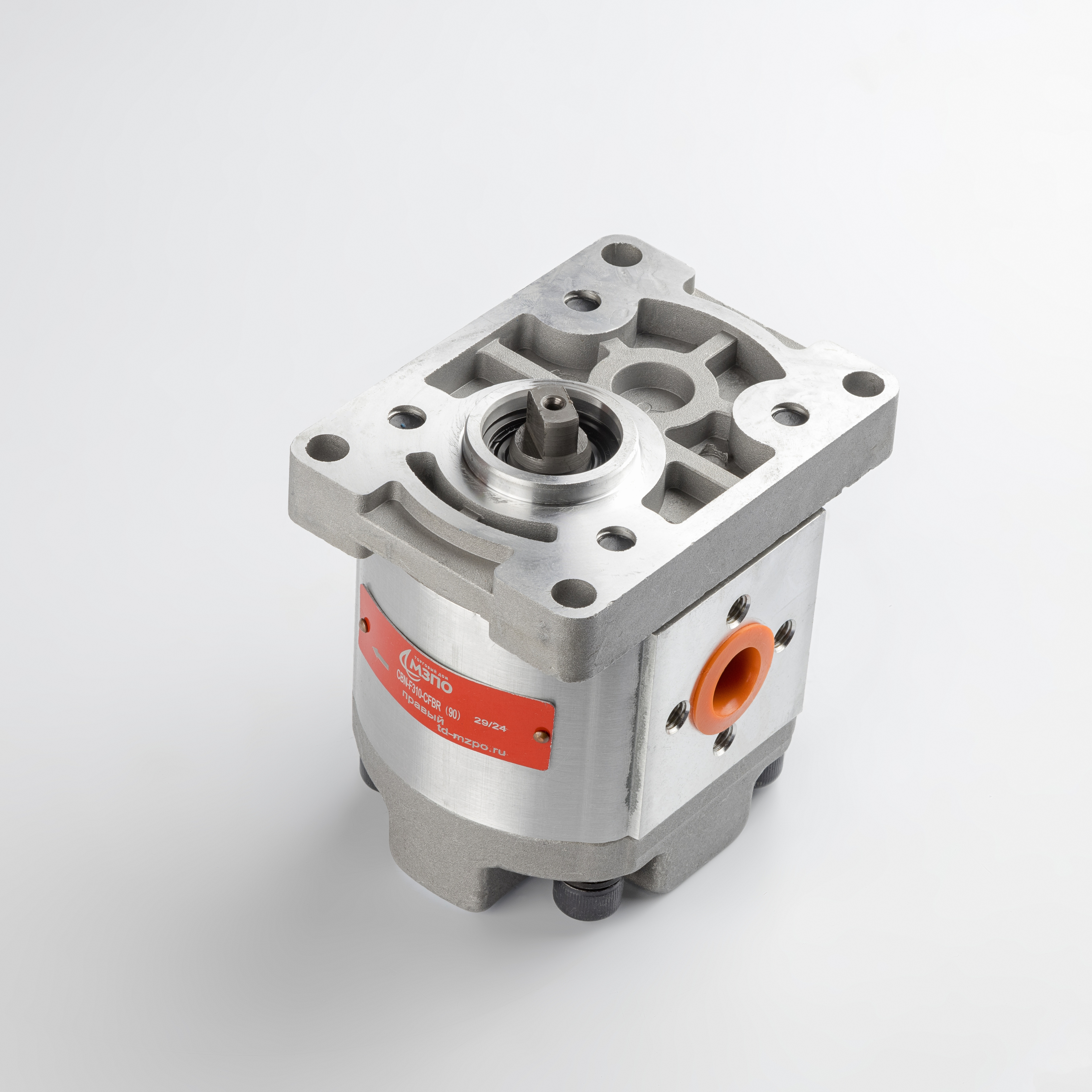

- Приводной вал: Исполнение "плоский шлиц", обеспечивающее надежную передачу крутящего момента.
- Направление вращения: Правое (по часовой стрелке со стороны вала).
- Гидравлическое подключение: Порты расположены под углом 90 градусов. Входное соединение имеет диаметр 14 мм, выходное — резьбовое М 18*1,5.
- Монтаж: Прямоугольный фланец для жесткой фиксации на посадочном месте.
Соответствие стандартам:
Изделие изготовлено и испытано в соответствии с требованиями ГОСТ 14658-86 (Насосы объемные гидроприводов. Правила приемки и методы испытаний) и отвечает общим техническим условиям для гидравлического оборудования согласно ГОСТ 17411-91.
Эксплуатационные ограничения:
Частота вращения вала должна находиться в диапазоне от 600 до 3000 об/мин. Использование насоса вне указанных параметров может привести к кавитации или термическому повреждению узлов уплотнения.
