Техническое описание шестеренного насоса CBN-F310-CFBL (180)
Шестеренный насос серии CBN-F310-CFBL предназначен для преобразования механической энергии вращения приводного вала в гидравлическую энергию потока рабочей жидкости. Агрегат спроектирован для эксплуатации в составе гидравлических систем мобильной техники, сельскохозяйственных машин и минитракторов. Изделие соответствует техническим требованиям ГОСТ 14658-86 в части методов испытаний и общих технических условий для объемных гидроприводов.
Конструктивные особенности и принцип работы

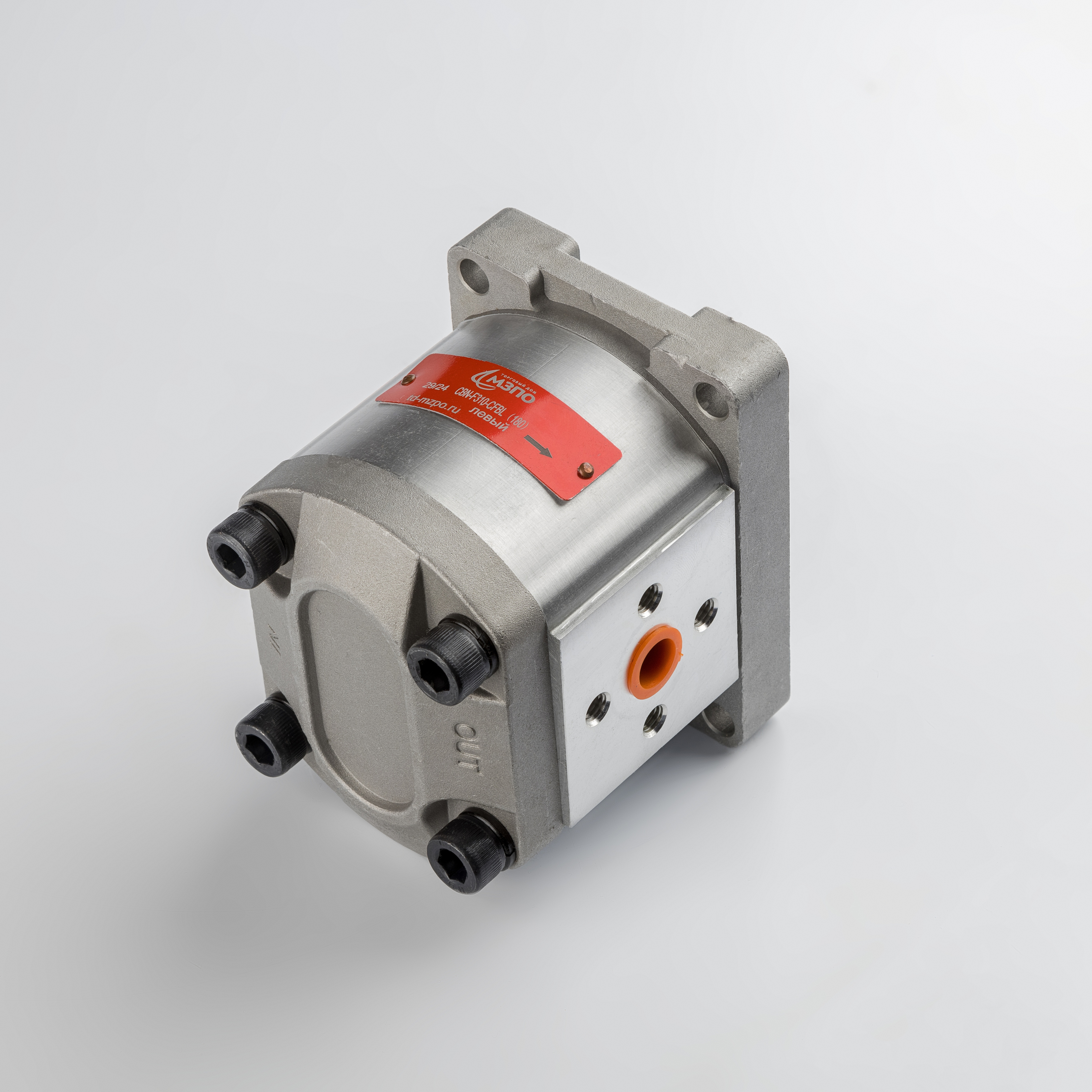

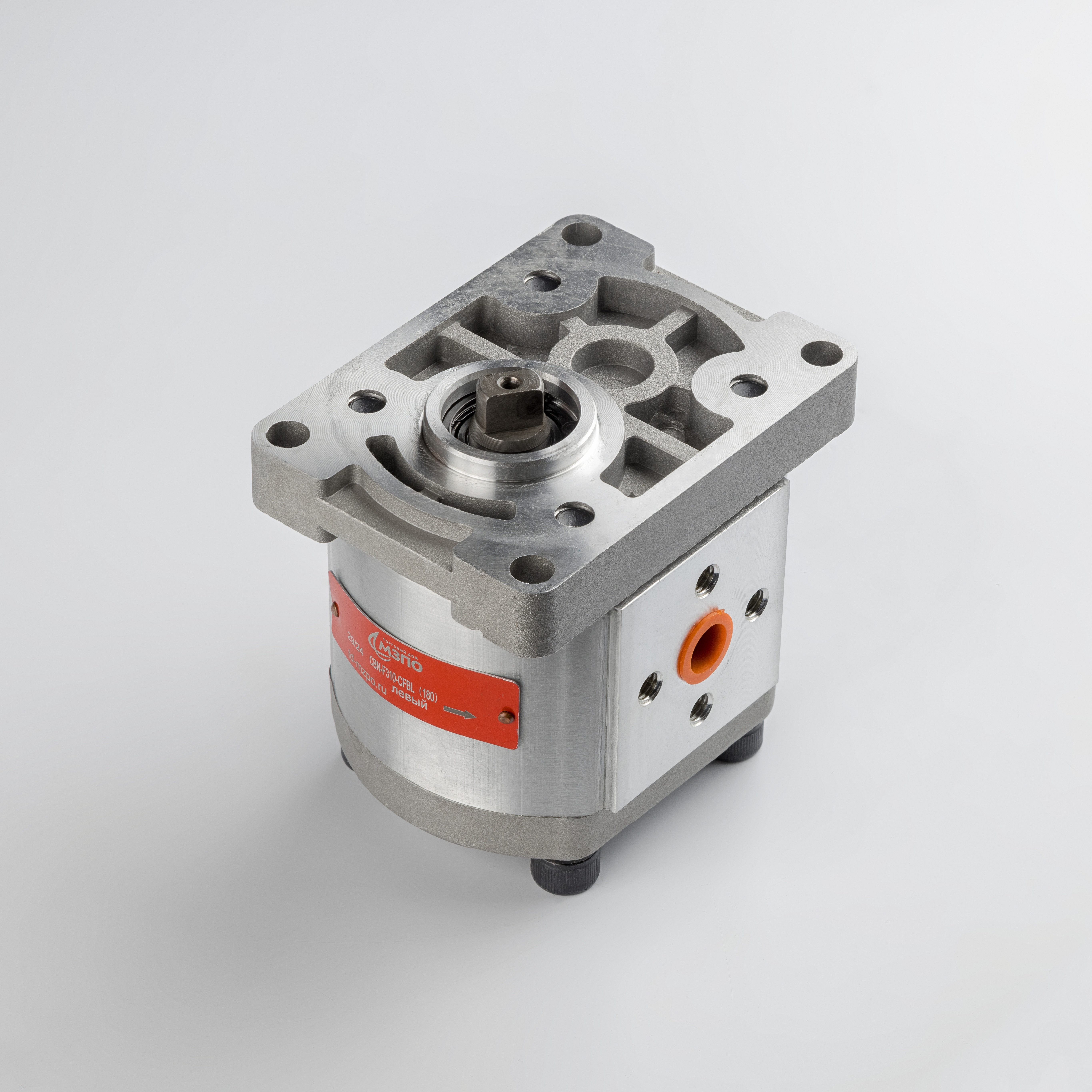

Насос относится к устройствам внешнего зацепления. Основными рабочими элементами являются ведущая и ведомая шестерни, размещенные в алюминиевом корпусе высокой прочности. Герметичность рабочих камер обеспечивается прецизионным исполнением деталей и применением уплотнительных элементов, устойчивых к термическим и химическим воздействиям минеральных масел. Модель оснащена прямоугольным фланцем и валом типа "плоский шлиц". Подключение в гидролинию выполнено под углом 180 градусов.
Технические характеристики согласно регламенту:
- Рабочий объем: 10 см³/об.
- Номинальное давление: 200 бар (20 МПа).
- Максимальное пиковое давление: 250 бар (25 МПа).
- Частота вращения: от 600 до 3000 об/мин.
- Направление вращения: Левое (против часовой стрелки со стороны вала).
- Присоединительные резьбы: Вход — 14 мм, Выход — 10 мм.
Эксплуатация насоса должна производиться в строгом соответствии с ГОСТ 17216-2001 по классу чистоты рабочей жидкости не ниже 12-го. Масса изделия составляет 2,5 кг, что обеспечивает высокую удельную мощность при компактных габаритах.
