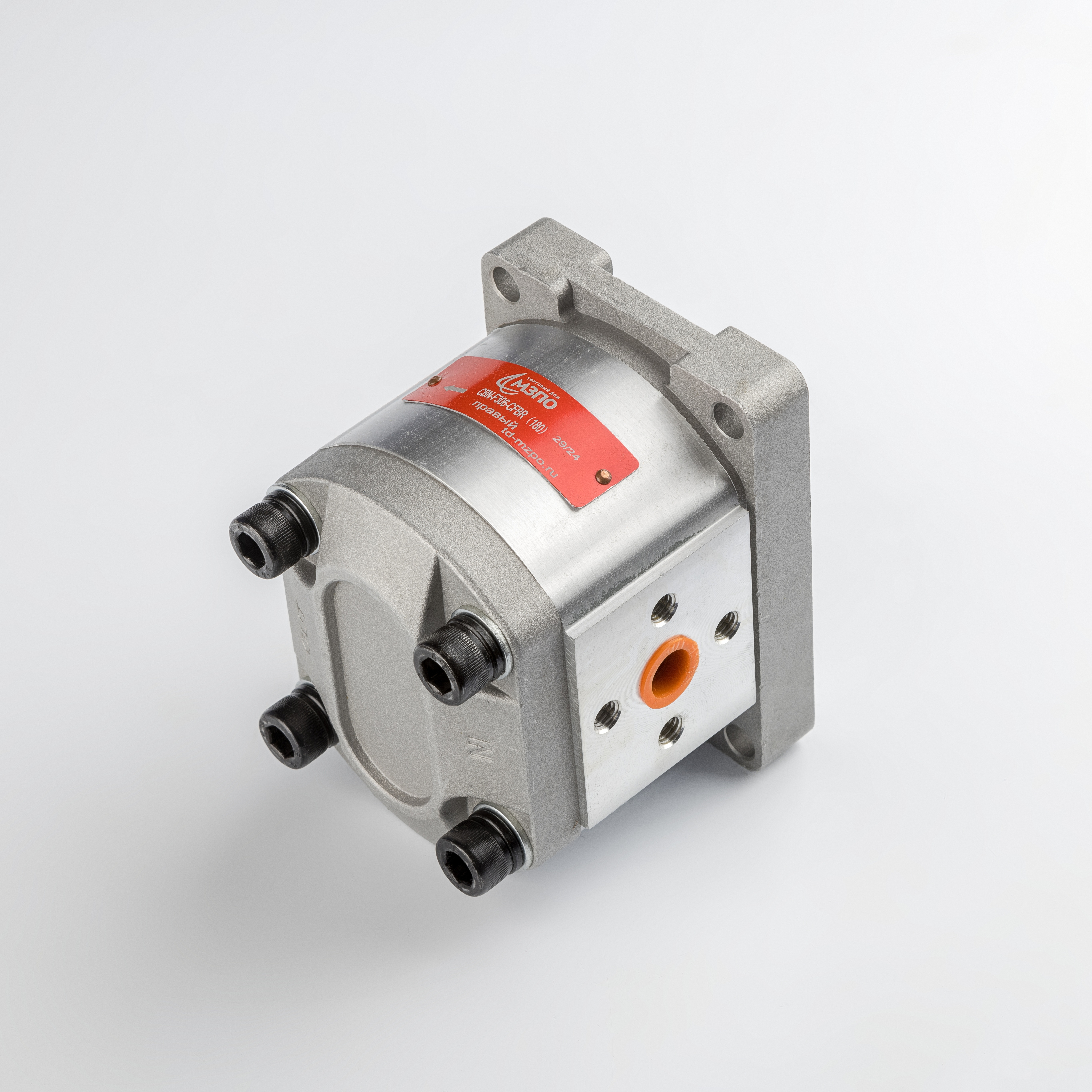

Техническое описание шестеренного насоса CBN-F306-CFBR (180)
Шестеренный насос внешнего зацепления серии CBN предназначен для преобразования механической энергии вращения приводного вала в гидравлическую энергию потока рабочей жидкости. Агрегат спроектирован для эксплуатации в составе гидросистем малогабаритной спецтехники, минитракторов и сельскохозяйственных машин.
Конструктивные и эксплуатационные особенности:
- Гидравлические параметры: Насос обладает номинальным рабочим объемом 6 см³/об. Обеспечивает стабильное нагнетание минерального масла при номинальном давлении 200 бар (20 МПа) и выдерживает пиковые нагрузки до 250 бар.
- Скоростной режим: Эффективная работа поддерживается в диапазоне частот вращения от 600 до 3000 об/мин.

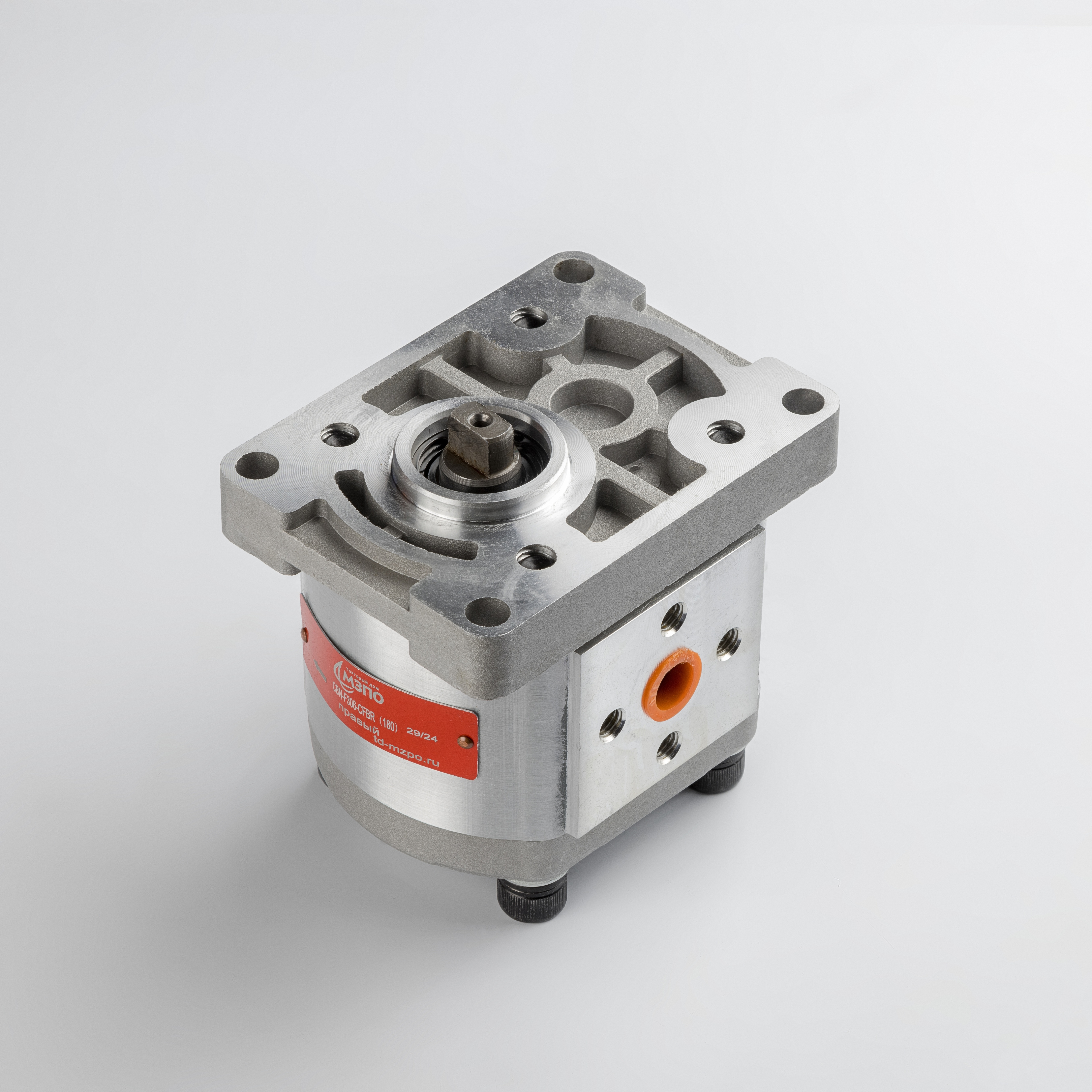

- Механический интерфейс: Приводной вал выполнен в конфигурации «плоский шлиц». Монтаж осуществляется через прямоугольный фланец. Расположение портов подключения в гидролинию — под углом 180 градусов.
- Направление вращения: Правое (по часовой стрелке со стороны приводного вала).
Соответствие стандартам:
Изделие соответствует техническим требованиям ГОСТ 14658-86 (Насосы объемные гидроприводов. Правила приемки и методы испытаний) и ГОСТ 19027-89 (Насосы шестеренные. Основные параметры), что гарантирует надежность и взаимозаменяемость в гидравлических схемах.
Технические характеристики:
| Рабочий объем | 6 см³/об |
| Давление номинальное | 200 бар |
| Давление максимальное (пиковое) | 250 бар |
| Частота вращения (мин/макс) | 600 / 3000 об/мин |
| Присоединительная резьба (вход/выход) | M14 / M10 |
| Масса нетто | 2,3 кг |
