Техническое описание шестеренного насоса серии CBN-F306
Шестеренный насос внешнего зацепления предназначен для преобразования механической энергии вращения приводного вала в гидравлическую энергию потока рабочей жидкости. Агрегат спроектирован для эксплуатации в составе гидросистем малогабаритной спецтехники, сельскохозяйственных машин и мобильных установок.
Конструктивные и эксплуатационные особенности:
- Гидравлические параметры: Насос обеспечивает номинальный рабочий объем 6 см³/об при номинальном давлении 200 бар (20 МПа). Конструкция допускает кратковременные пиковые нагрузки до 250 бар.
- Кинематика: Модель имеет левое направление вращения. Частотный диапазон эксплуатации варьируется от 600 до 3000 об/мин.

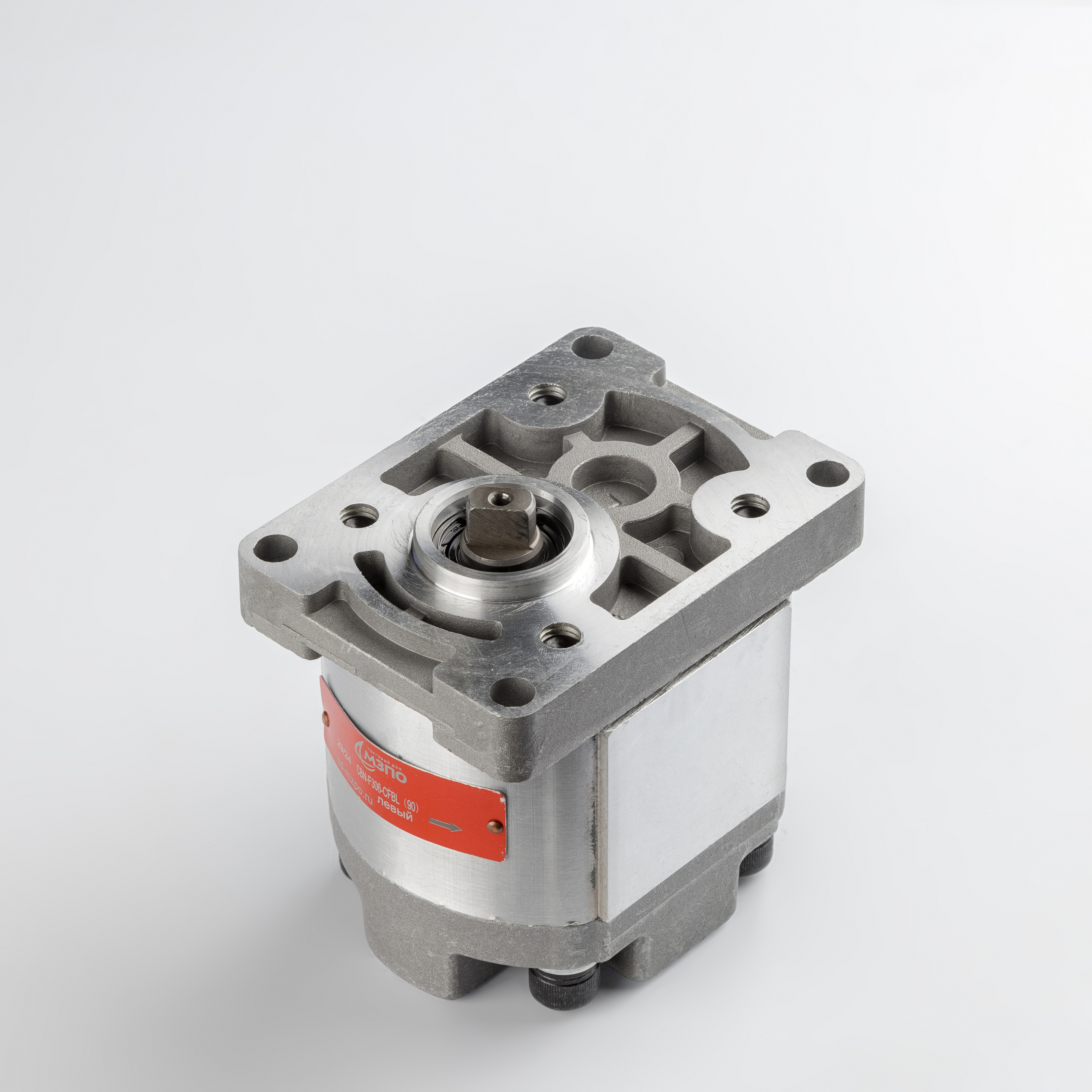

- Механический интерфейс: Соединение с приводным механизмом осуществляется посредством вала типа "плоский шлиц". Крепление корпуса выполнено по стандарту прямоугольного фланца.

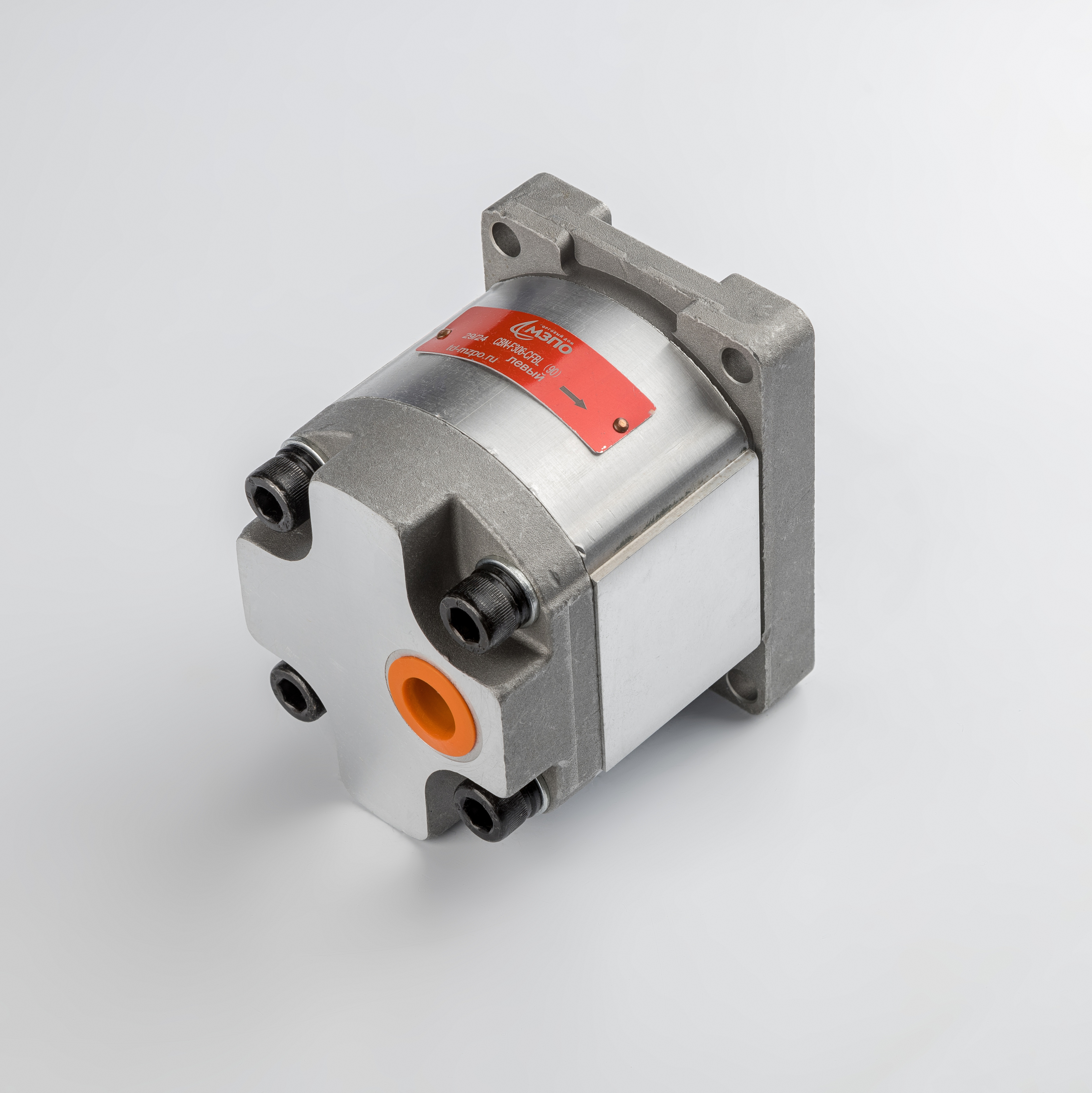

- Гидролинии: Входное отверстие под резьбу 14 мм, выходное — М 18*1,5. Подключение в гидролинию ориентировано под углом 90 градусов.
- Стандартизация: Изделие соответствует требованиям ГОСТ 14658-86 в части технических условий для шестеренных насосов, обеспечивая высокую объемную эффективность и надежность в тяжелых условиях эксплуатации.
В качестве рабочей жидкости рекомендуется применение минеральных масел, очищенных от механических примесей, что гарантирует сохранение прецизионных зазоров качающего узла.
