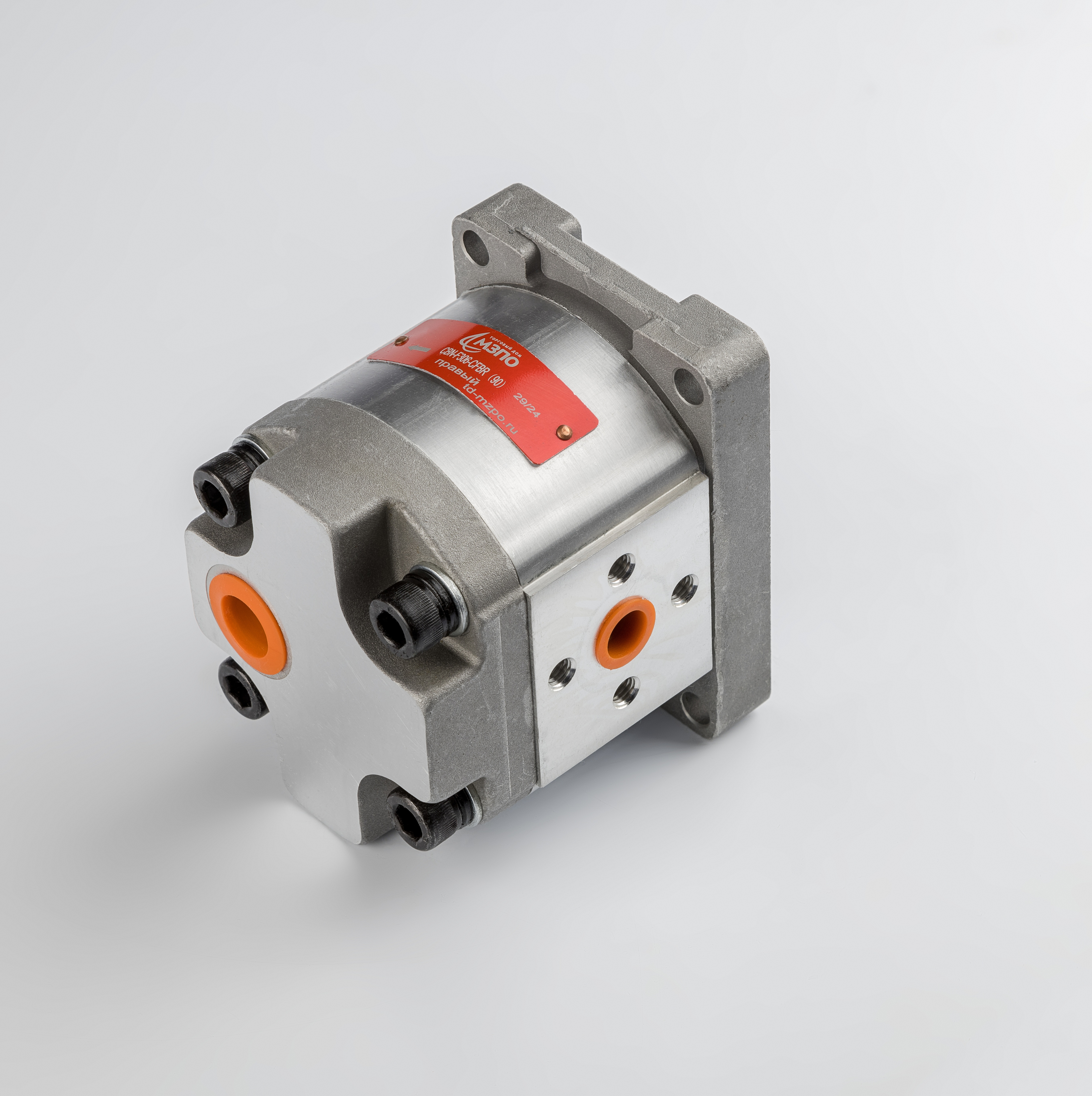

Техническое описание шестеренного насоса серии CBN
Шестеренный насос внешнего зацепления предназначен для преобразования механической энергии вращения приводного вала в гидравлическую энергию потока рабочей жидкости. Данный гидравлический компонент спроектирован для эксплуатации в составе гидросистем малогабаритной спецтехники, тракторов и мобильных машин.
Технические параметры и конструктивные особенности:
- Рабочий объем: 6 см³/об, что обеспечивает стабильную подачу минерального масла при различных режимах работы.
- Напорные характеристики: Номинальное рабочее давление составляет 200 бар, с возможностью кратковременного пикового повышения до 250 бар.
- Кинематика: Правое направление вращения вала. Приводной вал выполнен в конфигурации «плоский шлиц», обеспечивающей надежную передачу крутящего момента.

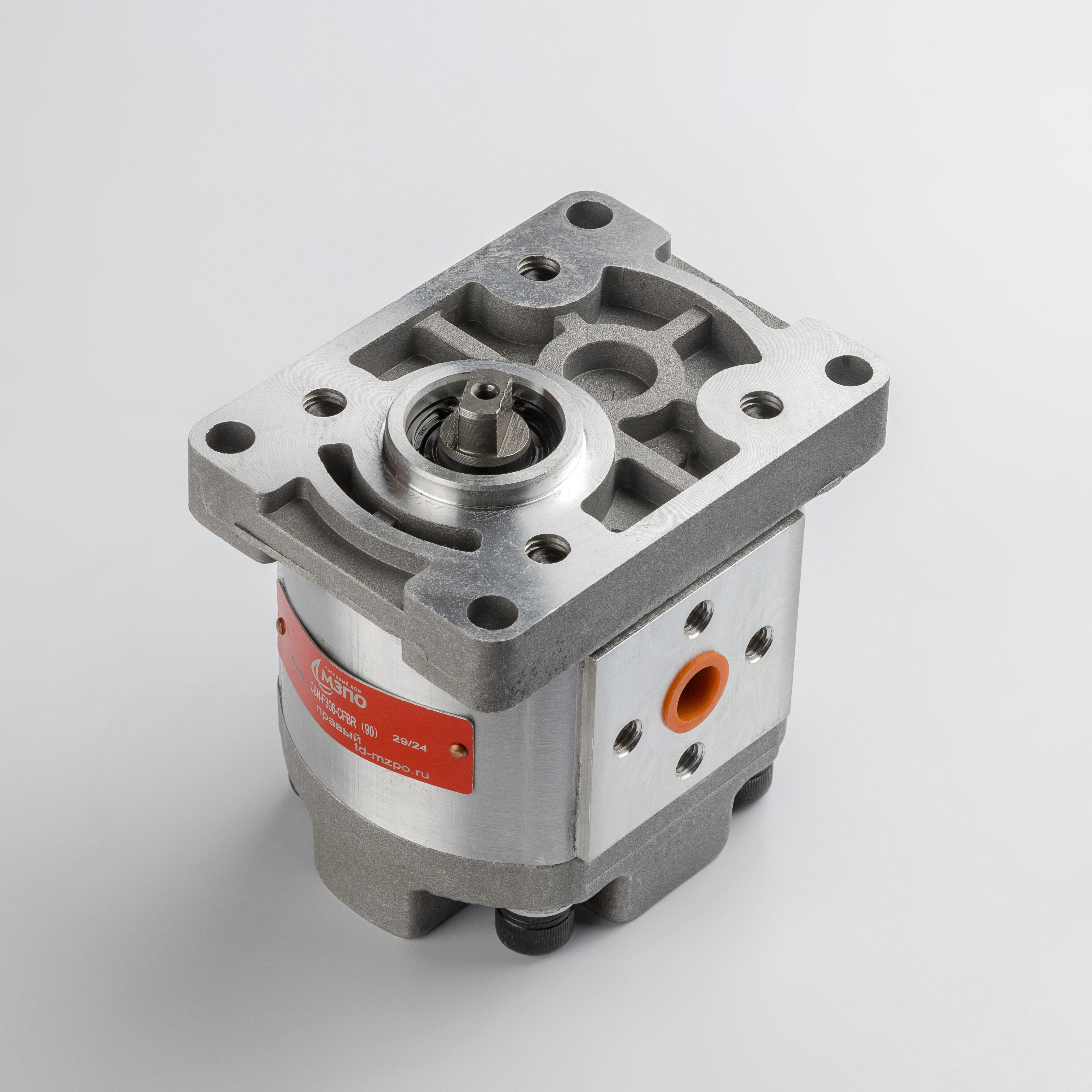

- Монтаж: Прямоугольный фланец и порты подключения, расположенные под углом 90 градусов, позволяют интегрировать узел в ограниченном подкапотном пространстве.
- Частота вращения: Эксплуатационный диапазон варьируется от 600 до 3000 об/мин.
Соответствие стандартам:
Изделие соответствует техническим требованиям ГОСТ 14658-86 (Насосы объемные гидроприводов. Правила приемки и методы испытаний) и общетехническим условиям эксплуатации гидравлического оборудования по ГОСТ 17411-91. Применяемые резьбовые соединения (М18*1,5 на выходе) выполнены согласно метрическим стандартам для обеспечения герметичности гидравлической линии.
