Техническое описание секционного гидрораспределителя

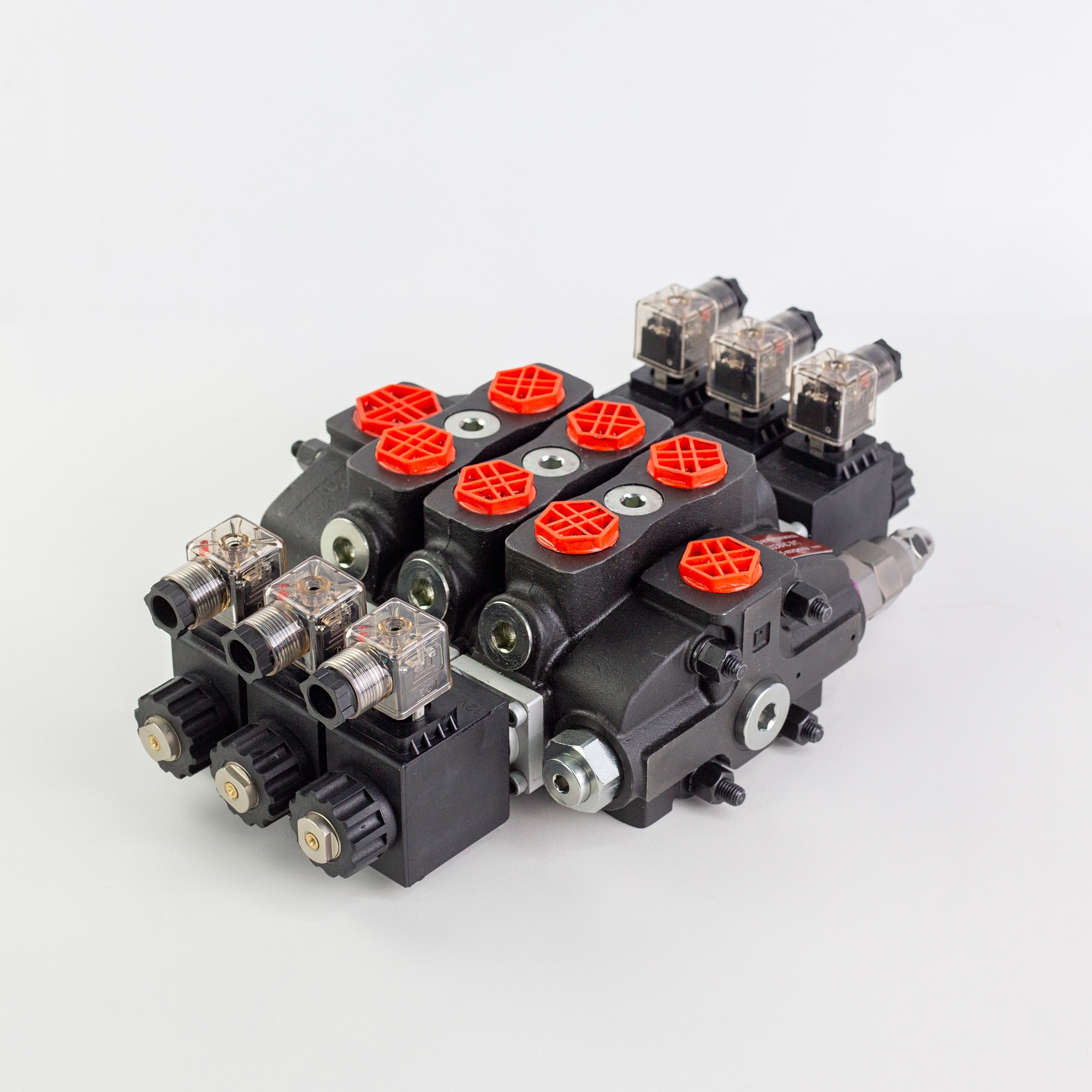

Секционный гидрораспределитель с электромагнитным управлением предназначен для изменения направления потока, ограничения давления рабочей жидкости в гидравлических системах и обеспечения разгрузки насоса в нейтральном положении золотников. Изделие соответствует требованиям ГОСТ 16514-96.
Конструкция включает три рабочие секции с типом золотника D, обеспечивающим стандартное распределение потока. Управление осуществляется посредством электромагнитных катушек с напряжением питания 12V DC и мощностью 60 Вт. Подключение электромагнитов выполнено по стандарту ISO 4400 (DIN 43650).
Технические характеристики:
- Номинальный расход: 90 л/мин;
- Рабочее давление: номинальное 250 бар, максимальное до 315 бар;
- Гидравлические порты: вход P и рабочие отводы A, B имеют резьбу G1/2; слив T и порт последовательного соединения N — G3/4;
- Эксплуатационные условия: работа в диапазоне температур рабочей жидкости от -20 до +80 °С при температуре окружающей среды от -40 до +60 °С;
- Требования к чистоте среды: класс 10 по NAS1638 или 19/16 по ISO4406.
Данный агрегат является функциональным аналогом модели 03ZC100N2/DES3/DES3/DES3/T2/G 12VDC и применяется в мобильной технике и промышленном оборудовании.
