Техническое описание гидрораспределителя 03z50 12V

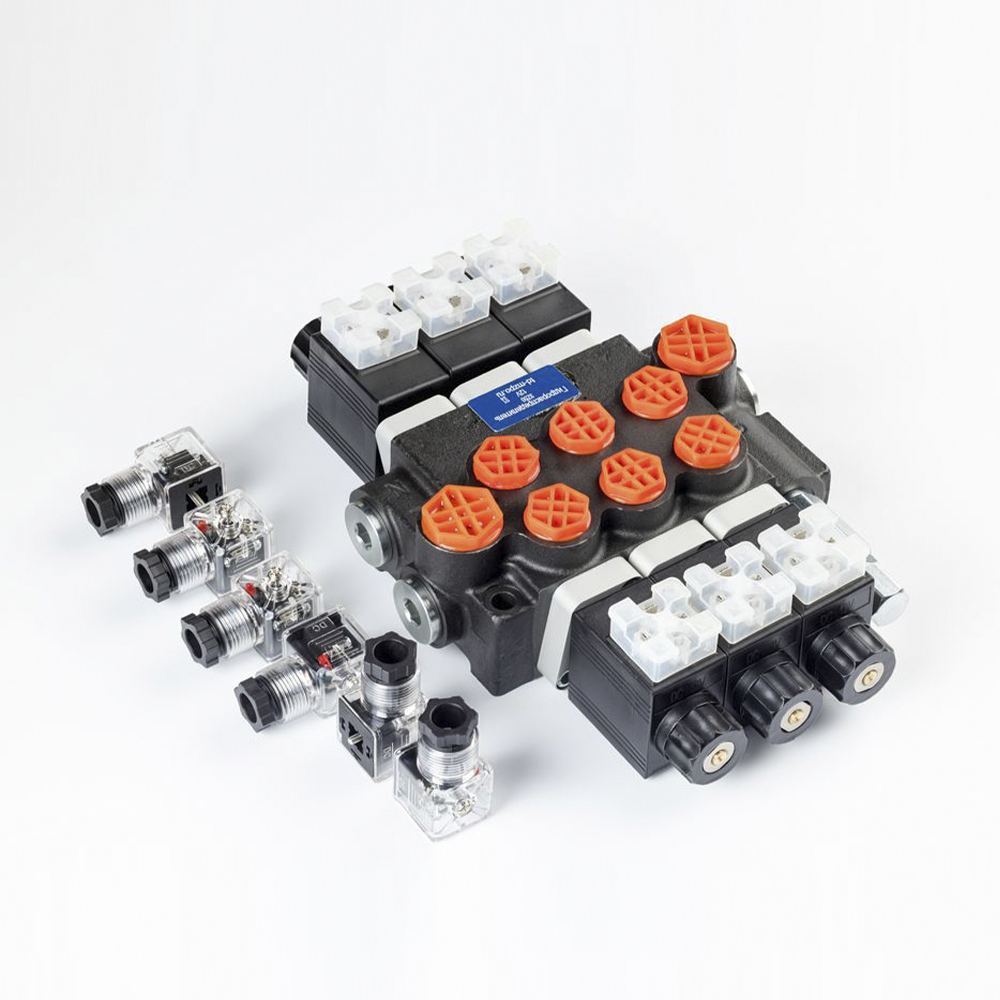

Моноблочный гидрораспределитель 03z50 с электромагнитным управлением предназначен для изменения направления потока, ограничения давления рабочей жидкости и разгрузки насоса в гидравлических системах мобильной техники и промышленного оборудования. Трехсекционная конструкция обеспечивает независимое управление исполнительными механизмами.
Технические характеристики и эксплуатационные параметры:
- Тип управления: электромагнитное (соленоидное), напряжение питания 12 В постоянного тока.
- Гидравлическая схема: золотник типа "А" (трехпозиционный, с пружинным возвратом в нейтральное положение).
- Пропускная способность: номинальный расход до 50 л/мин.
- Давление: номинальное рабочее давление 250 бар, пиковое (максимальное) — до 315 бар.
- Присоединительные порты: линии P, T, N — G1/2"; рабочие порты A, B — G3/8".
- Стандарты чистоты: фильтрация рабочей жидкости должна соответствовать классу 10 по NAS1638 или 19/16 по ISO4406.
- Соответствие стандартам: Изделие изготовлено и испытано в соответствии с требованиями ГОСТ 20245-81 (Гидрораспределители. Общие технические условия).
Условия эксплуатации:
Агрегат рассчитан на работу в температурном диапазоне окружающей среды от -40 до +60 °С. Температура рабочей жидкости (минеральные масла) должна находиться в пределах от -20 до +80 °С. Электрическое подключение осуществляется через разъем стандарта ISO 4400 (DIN 43650).
