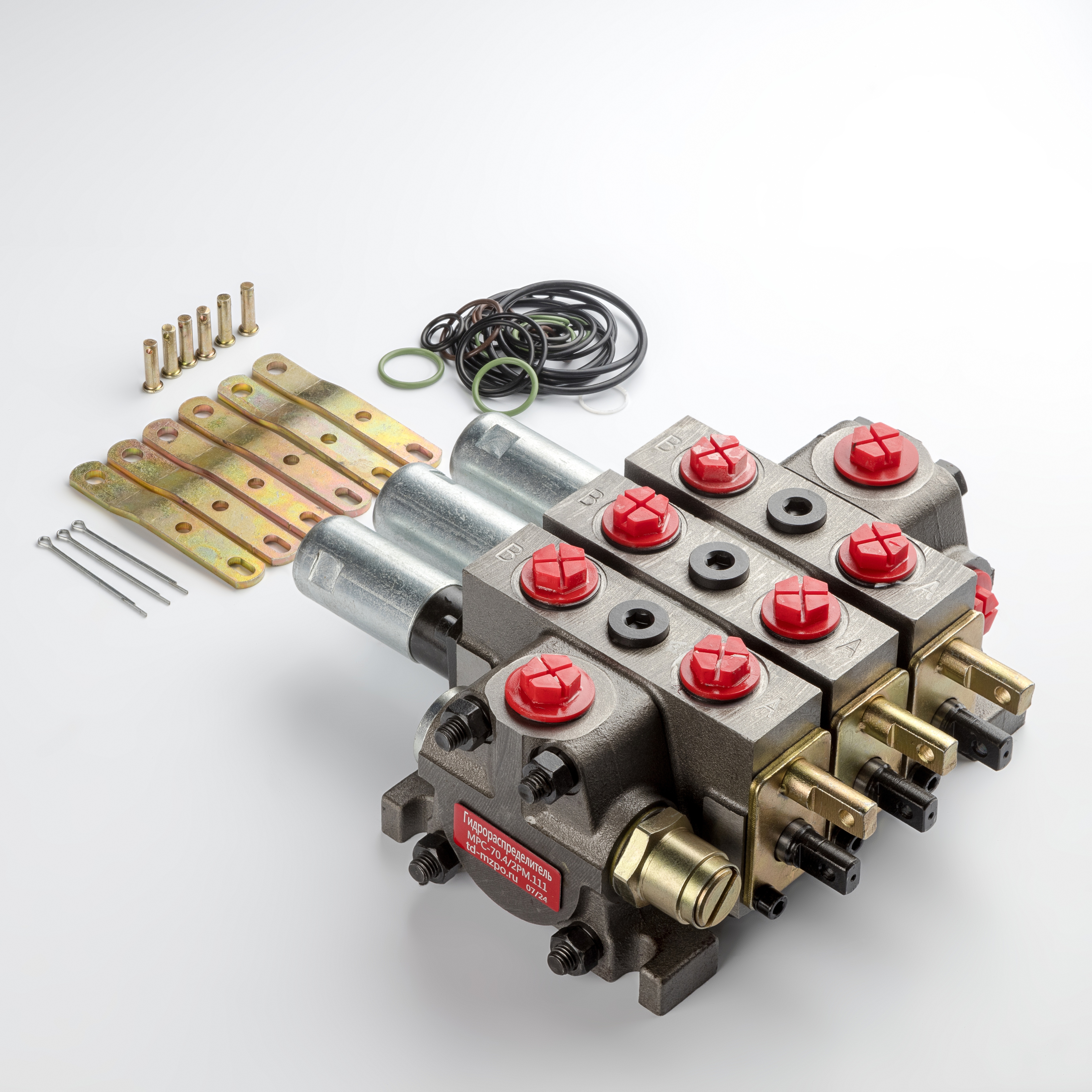

Техническое описание гидрораспределителя MPC-70.4/2PM.111
Секционный гидрораспределитель с открытым центром серии MPC-70 предназначен для управления исполнительными механизмами гидросистем тракторной, сельскохозяйственной и дорожно-строительной техники. Устройство обеспечивает распределение и регулирование потока рабочей жидкости (минеральных масел) между насосным агрегатом и потребителями (гидроцилиндрами, гидромоторами).
Функциональные возможности и конструкция:
- Интеграция в гидросистемы с номинальной подачей до 70 л/мин.
- Возможность последовательного соединения с дополнительными распределителями для обеспечения работы вспомогательных потребителей.
- Трехсекционное исполнение, обеспечивающее независимое управление несколькими гидравлическими контурами.
- Четырехпозиционные золотники с фиксацией в положениях: «Подъем», «Нейтральная», «Опускание» и «Плавающая».
Соответствие стандартам:
Изделие спроектировано и изготовлено в соответствии с требованиями ГОСТ 12.2.086-83 (Гидроприводы объемные и системы смазочные. Общие эргономические требования к конструкциям) и ГОСТ 16514-96 (Гидрораспределители. Общие технические условия).
Технические параметры эксплуатации:
Гидрораспределитель адаптирован для эксплуатации в условиях умеренного и холодного климата. Герметичность соединений обеспечивается присоединительной резьбой М24. Конструкция рассчитана на работу при номинальном давлении 200 бар с кратковременными пиковыми нагрузками до 250 бар.
