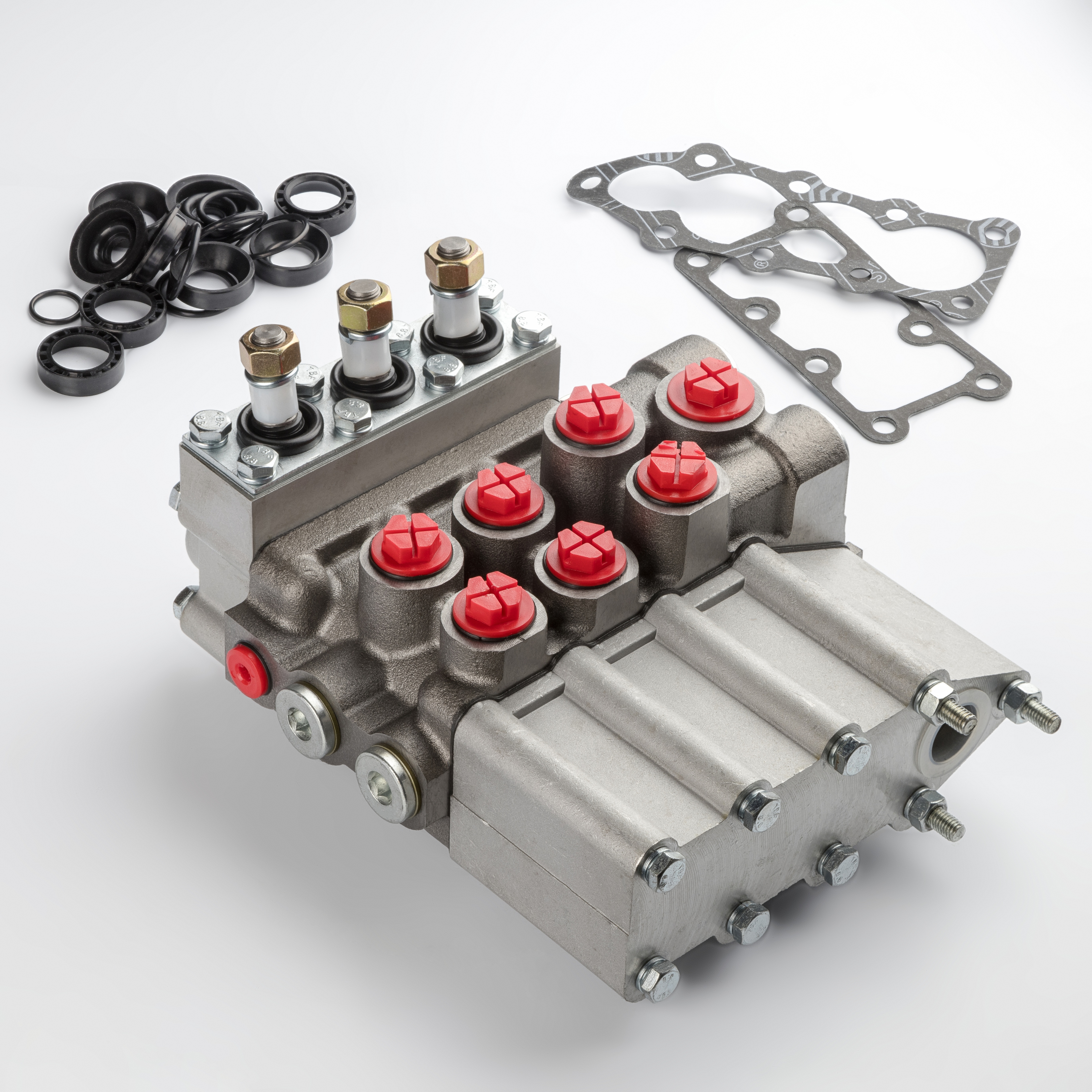

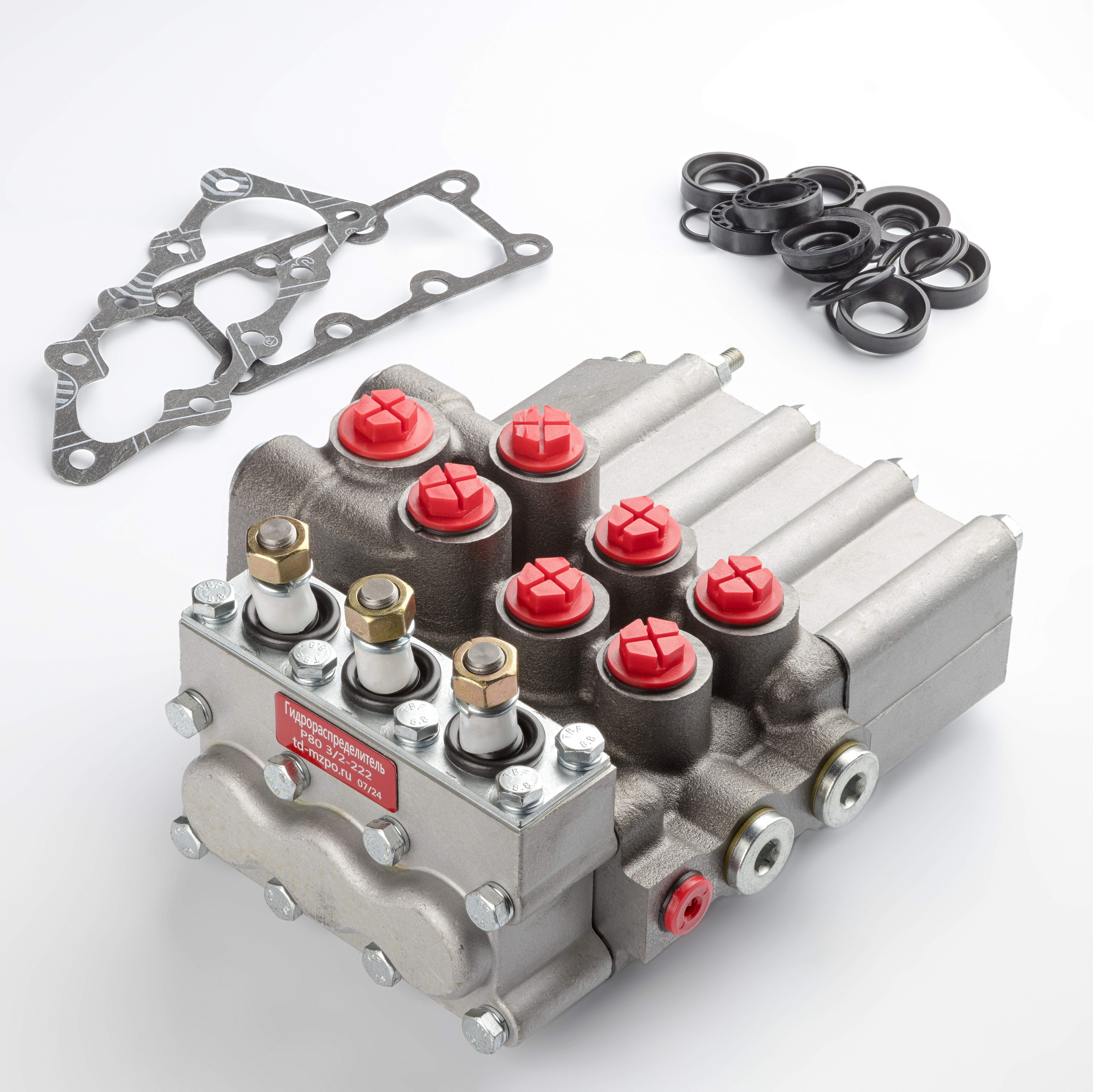

Техническое описание гидрораспределителя MP80-3/2-222
Моноблочный гидрораспределитель MP80-3/2-222 является исполнительным механизмом гидравлических систем тракторной, сельскохозяйственной и дорожно-строительной техники. Устройство соответствует требованиям ГОСТ 8736-2014 и предназначено для управления потоками рабочей жидкости (минеральных масел) в контурах с номинальным расходом до 80 л/мин.
Технические функции и режимы:
- Распределение потока: Направленное управление рабочей жидкостью от нагнетающей линии насоса к исполнительным органам (гидроцилиндрам, гидромоторам).
- Защита системы: Интегрированный предохранительный клапан обеспечивает защиту гидросистемы от избыточного давления в рабочих позициях золотника («Подъем» и «Опускание принудительное»).
- Разгрузка системы: В нейтральном положении золотника осуществляется перелив рабочей жидкости в бак, что минимизирует нагрев масла и износ насоса.
Эксплуатационные характеристики:
- Конструкция: Трехсекционный моноблок с номинальным давлением 160 бар и пиковым давлением до 200 бар.
- Управление золотниками: 4-позиционное (Подъем, Нейтраль, Опускание, Плавающая) с механической фиксацией и автоматическим возвратом в нейтраль по достижении заданного давления срабатывания.
- Климатическое исполнение: Стабильная работа в диапазоне температур окружающей среды от -40 до +60 °C.
- Присоединительные параметры: Резьбовые порты М20 и М24 для интеграции в гидравлическую магистраль.
