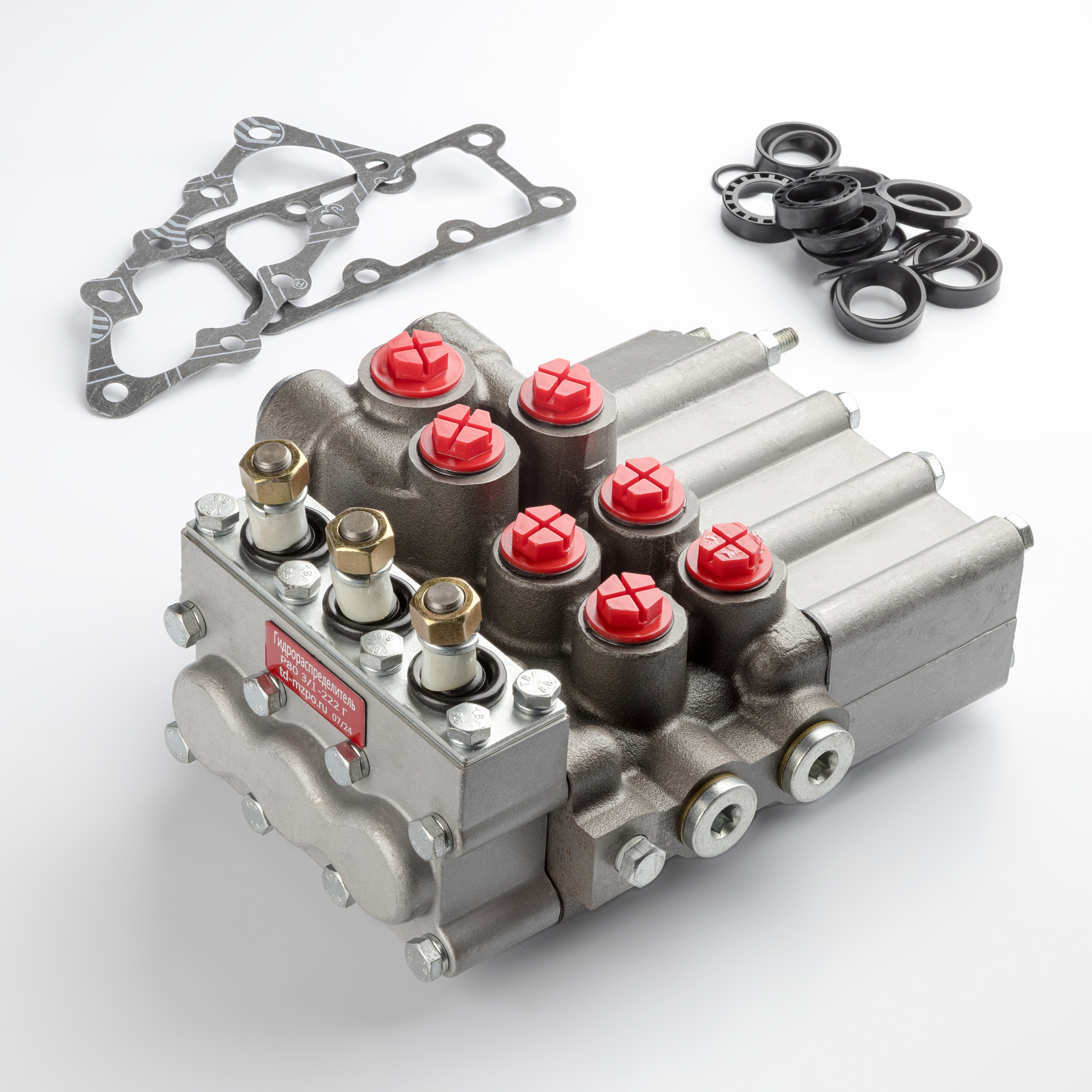

Техническое описание гидрораспределителя MP80-3/1-222 Г
Моноблочный гидрораспределитель MP80-3/1-222 Г является исполнительным механизмом гидравлических систем тракторов, сельскохозяйственных и дорожных машин. Изделие спроектировано для работы с насосными агрегатами производительностью до 80 л/мин и соответствует требованиям ГОСТ 8736-2014 в части общих технических условий для гидравлического оборудования.
Функциональное назначение:
- Направленное распределение потока рабочей жидкости (минеральных масел) от нагнетательной линии к исполнительным органам (гидроцилиндрам, гидромоторам).
- Защита гидравлического контура от критических перегрузок в режимах «Подъем» и «Опускание принудительное» посредством встроенного предохранительного клапана.
- Минимизация энергетических потерь системы в нейтральном положении золотников путем разгрузки насоса через сливную магистраль в бак.
- Обеспечение герметичности рабочих полостей и фиксации исполнительных механизмов за счет интегрированных гидрозамков.
Технические характеристики и параметры:
- Тип распределителя: Клапанно-золотниковый, моноблочный.
- Количество золотников: 3 шт.
- Номинальный расход: 80 л/мин.
- Давление настройки предохранительного клапана: Номинальное — 160 бар (16 МПа), максимальное — 200 бар (20 МПа).
- Режимы работы золотника: Четырехпозиционный (Подъем с фиксацией, Нейтраль, Опускание с фиксацией, Плавающая с фиксацией) с автоматическим возвратом в нейтральное положение при достижении давления срабатывания.
- Присоединительная резьба: Порты М20 и М24.
- Температурный диапазон: Эксплуатация при температуре окружающей среды от -40 до +60 °C и температуре рабочей жидкости от -20 до +80 °C.
Конструкция устройства обеспечивает высокую надежность и точность управления гидравлическими потоками в тяжелых условиях эксплуатации, полностью соответствуя стандартам ГОСТ для мобильной гидравлики.
