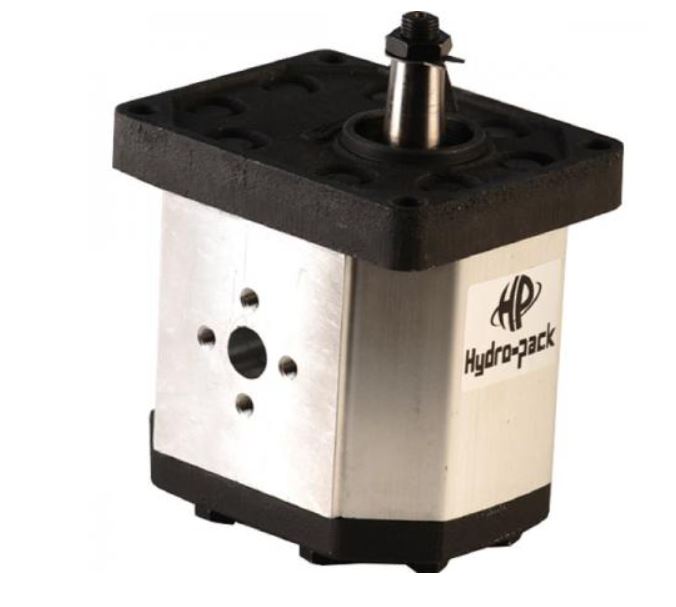

Техническое описание шестеренного гидронасоса A72X
Шестеренный насос серии A72X относится к III группе гидравлического оборудования и предназначен для преобразования механической энергии вращения приводного вала в энергию потока рабочей жидкости. Модель характеризуется фиксированным рабочим объемом и левым направлением вращения.
Основные технические характеристики:
- Рабочий объем: 32,7 см³/об
- Максимальное рабочее давление: 200 бар
- Направление вращения: Левое (против часовой стрелки)
- Тип монтажного фланца: Стандартный фланцевый монтаж (Группа 3)
- Конфигурация вала: Конусный вал с конусностью 1:8
Геометрические и присоединительные параметры:
| Параметр | Значение | Описание |
|---|---|---|
| Размер A | 122 мм | Габаритная длина корпуса |
| Размер A1 | 60 мм | Расстояние до порта |
| Вход (Inlet) | M33X1,5 / G1/2 | Присоединительная резьба на всасывании (d=27 мм, E=50,8 мм, болты M10) |
| Выход (Outlet) | M16X1,5 / G1/2 | Присоединительная резьба на нагнетании (d=13,1 мм, E=30,2 мм, болты M6) |
Конструктивные особенности:
Корпус насоса выполнен из высокопрочного алюминиевого сплава, обеспечивающего оптимальное сочетание веса и устойчивости к внутренним нагрузкам. Прецизионное исполнение шестерен минимизирует уровень шума и пульсацию потока при работе на высоких давлениях.
