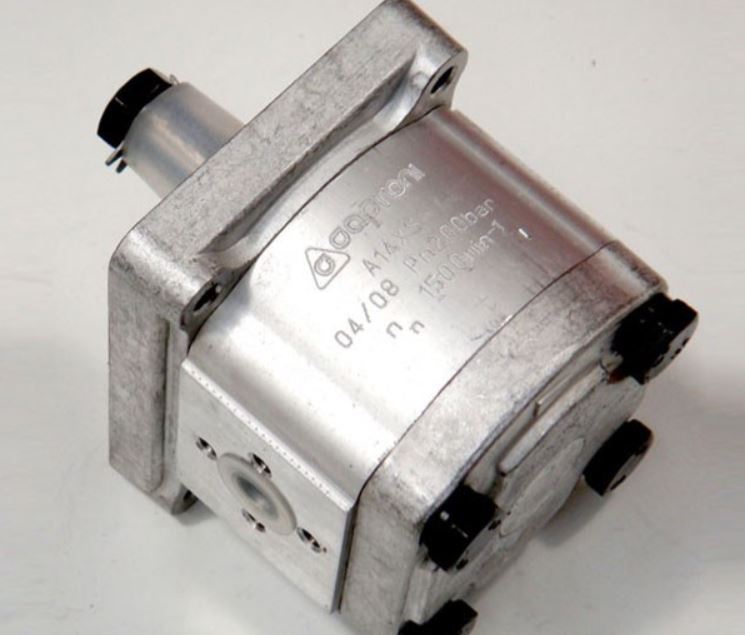

Техническое описание шестеренного насоса A42X
Шестеренный гидравлический насос A42X относится ко II группе гидравлического оборудования и предназначен для преобразования механической энергии вращения приводного вала в энергию потока рабочей жидкости. Модель характеризуется левым направлением вращения и фланцевым типом монтажа.
Основные технические характеристики:
- Рабочий объем: 19 см³/об
- Номинальное давление: 105 бар
- Максимальное давление (пиковое): 130 бар
- Минимальная частота вращения: 650 об/мин
- Максимальная частота вращения: 3500 об/мин
- Направление вращения: Левое (против часовой стрелки)
Конструктивные особенности и параметры соединений:
- Тип вала: Конический вал с конусностью 1:8
- Монтажный фланец: Стандартное исполнение для группы 2 (размер A = 51 мм, B = 102 мм)
- Присоединительные порты (Вход):
- Межосевое расстояние отверстий (E): 39,7 мм
- Резьба крепежных отверстий (d): M6
- Диаметр проходного сечения (F): 19 мм
- Варианты исполнения портов: Метрическая резьба M20x1,5 или трубная резьба G1/2"
- Присоединительные порты (Выход):
- Межосевое расстояние отверстий (E): 30,2 мм
- Резьба крепежных отверстий (d): M6
- Диаметр проходного сечения (F): 14,2 мм
- Варианты исполнения портов: Метрическая резьба M16x1,5 или трубная резьба G1/2"
Маркировка исполнений:
- X: Стандартное исполнение
- XT: Трубная цилиндрическая резьба (BSP)
- XTM: Метрическая резьба
