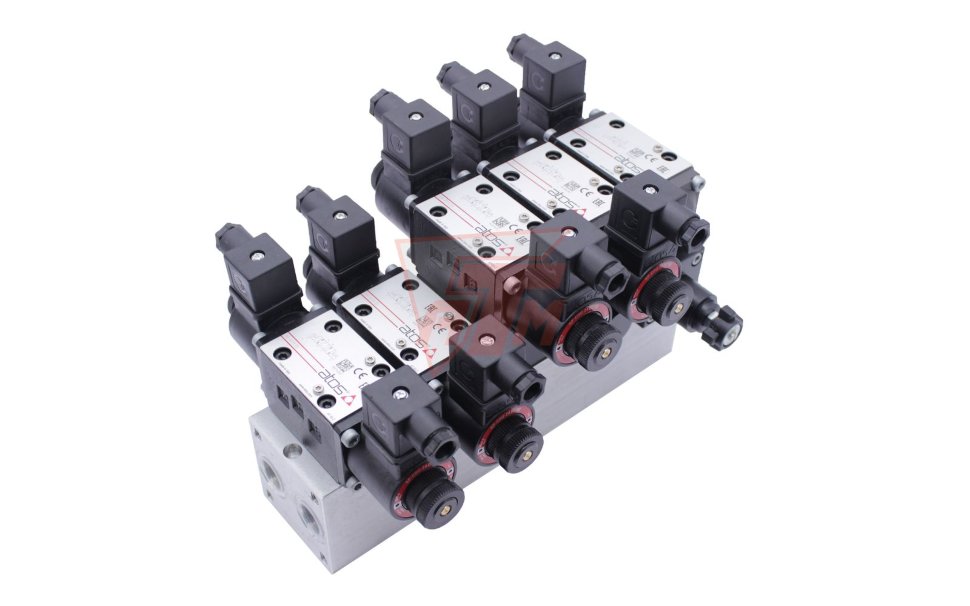

Техническое описание гидроблока БГТ 06-5
Гидроблок модели БГТ 06-5 представляет собой сложную многосекционную гидравлическую сборку, предназначенную для прецизионного управления потоками рабочей жидкости в исполнительных механизмах гидравлических систем. Конструкция устройства включает в себя пять рабочих секций с электромагнитным управлением (постоянный ток, 24В).
Основные технические параметры:
- Условный проход: 6 мм;
- Максимальное рабочее давление: 350 бар (35 МПа);
- Максимальный расход рабочей жидкости: 80 л/мин;
- Напряжение управления: 24 В постоянного тока;
- Тип распределителей: золотниковые с электромагнитным приводом.
Соответствие стандартам и эксплуатация:
Изделие спроектировано и изготовлено в соответствии с требованиями ГОСТ 17411-91 (Гидроприводы объемные. Общие технические требования). Гидроблок обеспечивает стабильное переключение режимов работы гидравлического контура при использовании минеральных масел с кинематической вязкостью от 10 до 400 мм²/с. Блок характеризуется высокой плотностью монтажа, что позволяет минимизировать габариты гидравлической системы и сократить количество внешних трубопроводных соединений.
Применение данного гидроблока гарантирует высокую надежность узла управления и соответствие промышленным стандартам безопасности эксплуатации гидравлического оборудования согласно ГОСТ 17411-91.
