Техническое описание гидропневмоаккумулятора FOX HTR20

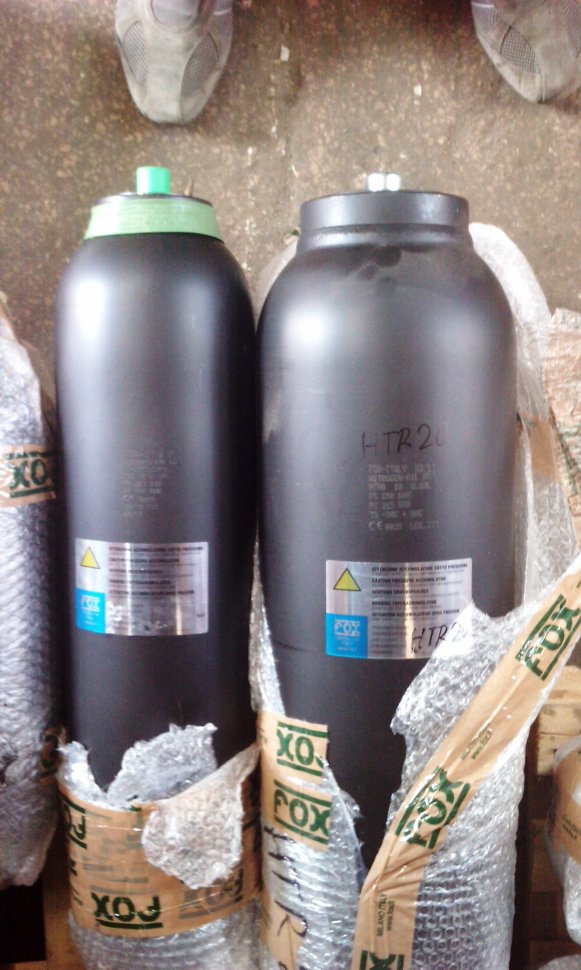

Гидропневмоаккумулятор баллонного типа FOX серии HTR предназначен для аккумулирования энергии гидравлической жидкости под давлением, сглаживания пульсаций потока и компенсации утечек в гидросистемах промышленного и мобильного назначения. Устройство обеспечивает эффективное разделение газовой (азот) и жидкостной фаз с помощью эластичного баллона.
Технические характеристики и параметры:
- Номинальный объем: 19.5 литров.

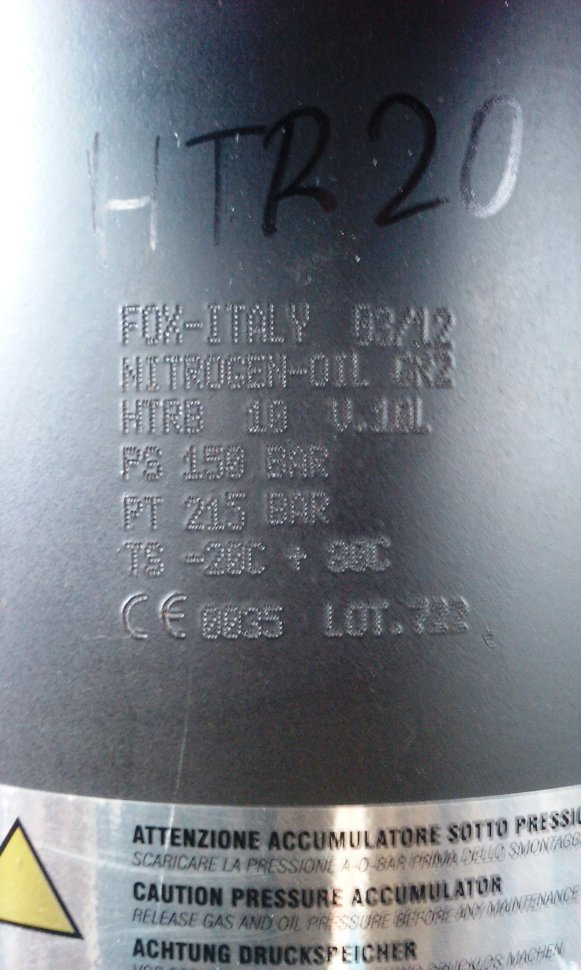

- Максимальное рабочее давление (PS): 150 бар.
- Давление пробного испытания (PT): 215 бар.
- Максимальный расход: до 600 л/мин, что позволяет использовать устройство в высокопроизводительных контурах.
- Присоединительный порт: Резьбовое соединение 2" BSP.
- Температурный режим: Эксплуатация допускается в диапазоне от -20°C до +80°C.
Конструктивные особенности и стандарты:
Корпус изготовлен из высокопрочной углеродистой стали с защитным покрытием. Внутренняя разделительная мембрана (баллон) адаптирована для работы с минеральными маслами и азотом. Изделие соответствует требованиям безопасности и техническим регламентам, включая ГОСТ Р 52446-2005 (Аккумуляторы гидропневматические. Общие технические условия), что гарантирует надежность при эксплуатации в сложных инженерных системах.
При монтаже и обслуживании необходимо строго соблюдать правила техники безопасности для сосудов, работающих под давлением. Зарядка аккумулятора должна производиться исключительно техническим азотом.
