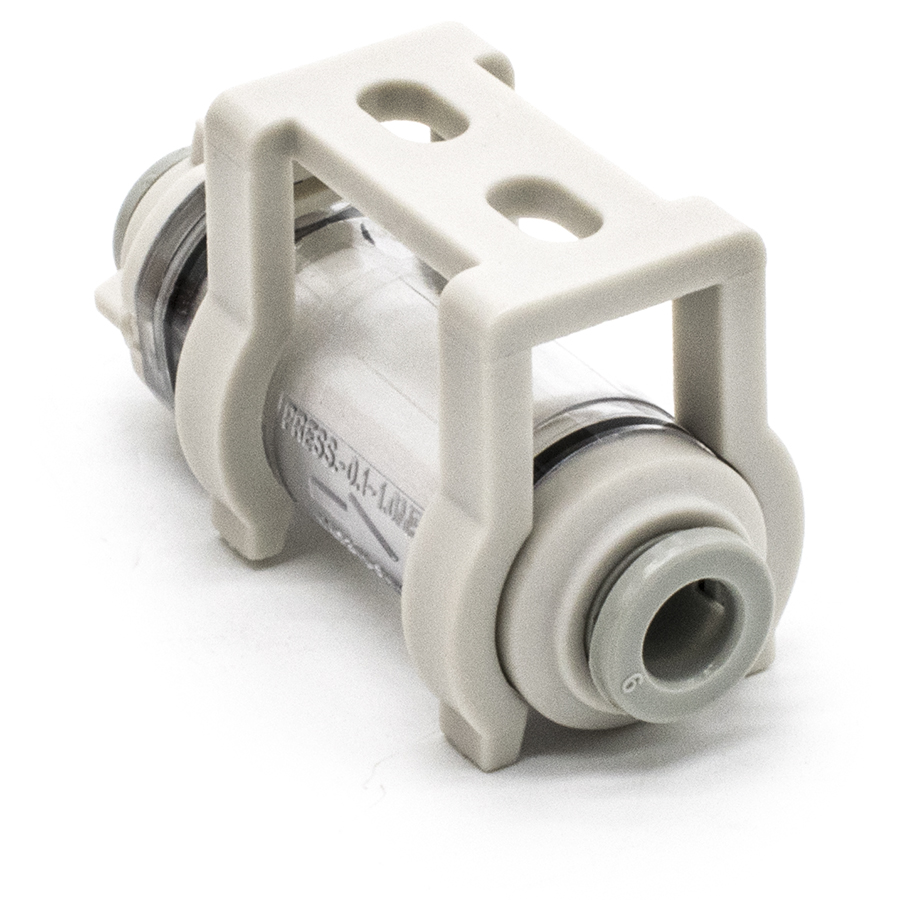

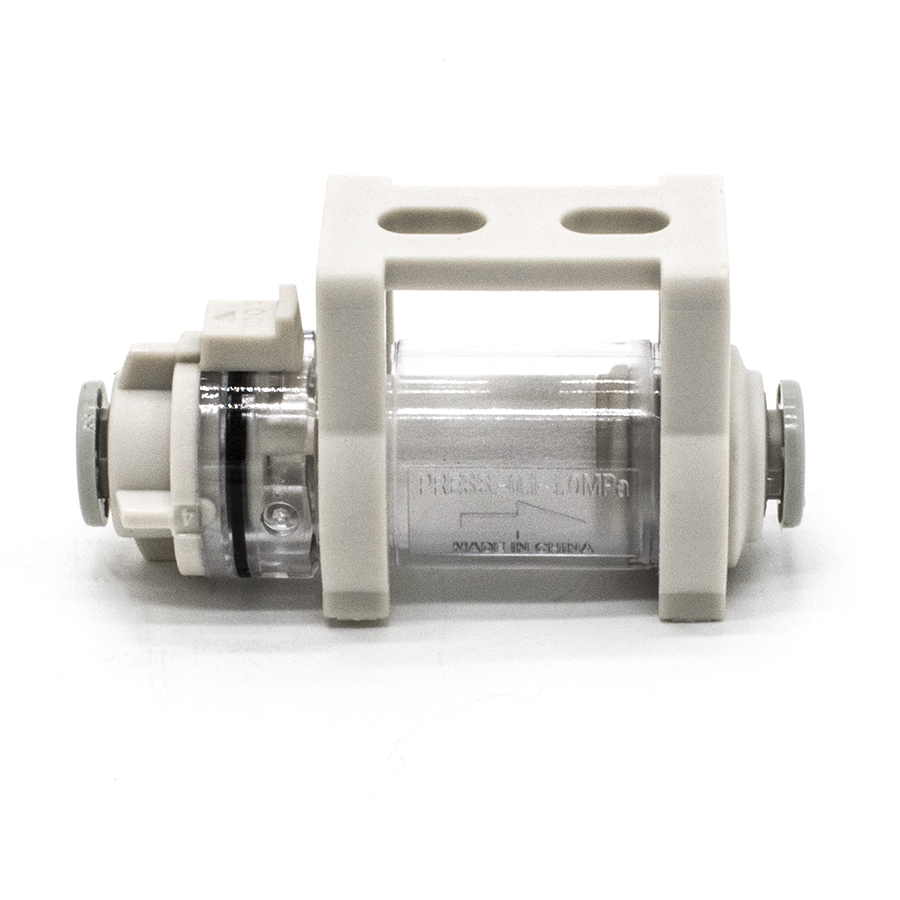

Техническое описание вакуумного фильтра ZFC54-B
Линейный вакуумный фильтр серии ZFC54-B предназначен для очистки рабочей среды (сжатый воздух, азот) от твердых мелкодисперсных фракций и капельной влаги в пневматических и вакуумных системах. Устройство обеспечивает защиту исполнительных механизмов и вакуумных генераторов от преждевременного износа и загрязнения.
Конструктивные и эксплуатационные особенности:
- Корпус: Изготовлен из прозрачного поликарбоната, что позволяет осуществлять визуальный контроль степени загрязнения фильтрующего элемента без демонтажа устройства.
- Фильтрация: Сменный фильтрующий элемент из поливинилфторида (PVF) обеспечивает тонкость очистки 5 мкм с коэффициентом эффективности 0.95. Площадь фильтрующей поверхности составляет 750 мм².
- Монтаж: Линейный тип установки с использованием быстросъемных соединений под трубку диаметром 6 мм. В комплект поставки входит специализированное крепление.
- Стандарты: Продукция соответствует требованиям ГОСТ 17433-80 (Промышленная чистота. Сжатый воздух. Классы загрязненности) в части обеспечения заданных параметров очистки воздуха.
Технические характеристики:
- Диапазон рабочего давления: от -1 Бар (вакуум) до 10 Бар (избыточное давление).
- Номинальный расход: 200 л/мин при положительном давлении и 20 л/мин в условиях вакуума.
- Рабочий температурный диапазон: 0...60 °C.
- Внутренний объем колбы: 6 см³.
