Техническое описание вакуумного фильтра серии ZFC77-B
Промышленный фильтр ZFC77-B предназначен для очистки рабочей среды (сжатый воздух, азот) в пневматических системах и вакуумных линиях. Устройство обеспечивает высокоэффективную защиту исполнительных механизмов и вакуумных присосок от попадания твердых микрочастиц и загрязнений. Конструктивное исполнение соответствует требованиям ГОСТ 17433-80 по классам чистоты сжатого воздуха.
Технические характеристики и эксплуатационные параметры:

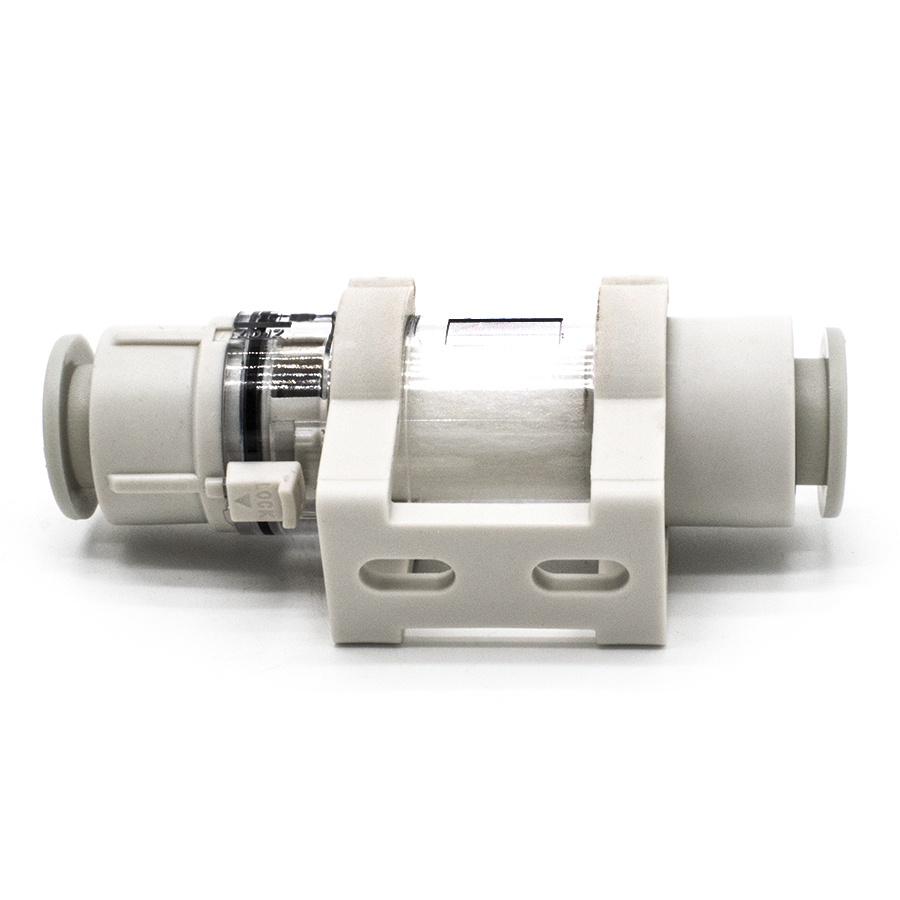

- Тип монтажа: Линейный (in-line) с использованием комплектного кронштейна.
- Фильтрующая среда: Сменный элемент из поливинилфторида (PVF) с номинальной тонкостью фильтрации 5 мкм.

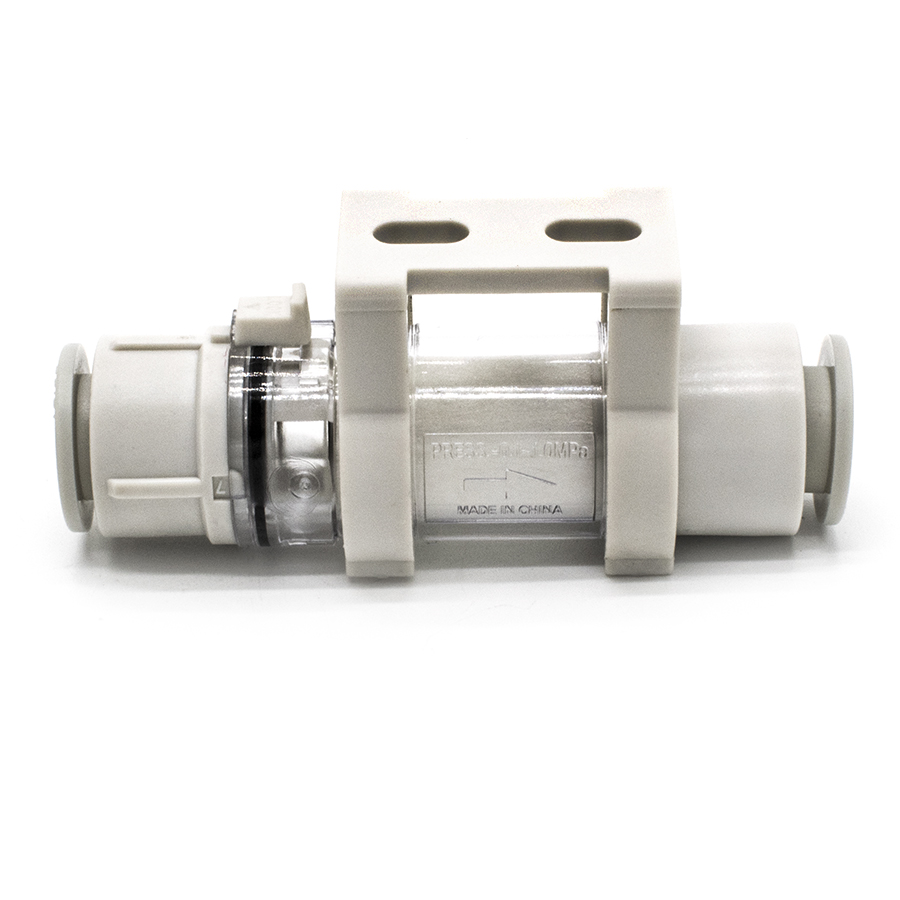

- Материал корпуса: Прозрачный поликарбонат (PC), позволяющий осуществлять визуальный контроль состояния фильтроэлемента.
- Рабочий диапазон давления: Эксплуатация возможна в диапазоне от -1 Бар (вакуум) до 10 Бар (избыточное давление).
- Пропускная способность: Номинальный расход составляет 650 л/мин при положительном давлении и 100 л/мин в режиме вакуумирования.
- Термостойкость: Стабильная работа в температурном интервале от 0 °C до +60 °C.
Геометрические и функциональные показатели:

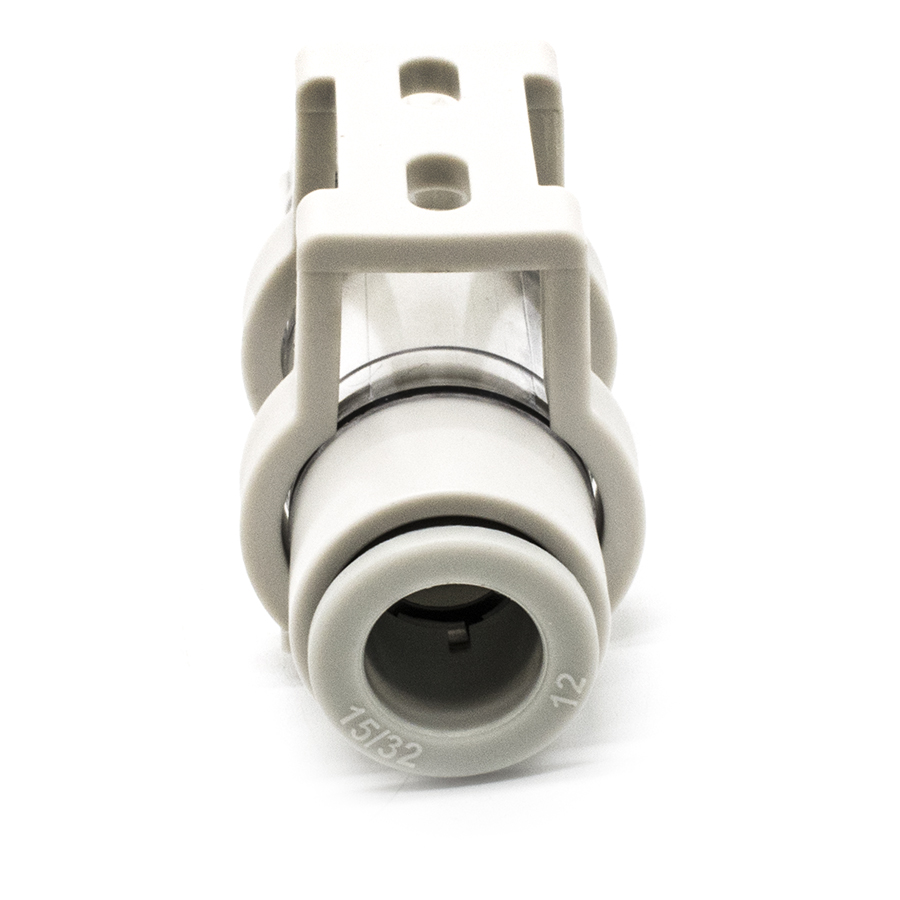

Фильтр оснащен быстроразъемными соединениями под пневмотрубку диаметром 12 мм. Общая площадь фильтрации составляет 1260 мм² при внутреннем объеме колбы 7 см³, что гарантирует длительный цикл эксплуатации до момента необходимости технического обслуживания. Эффективность удержания частиц достигает коэффициента 0.95.
