Техническое описание манипулятора 135С

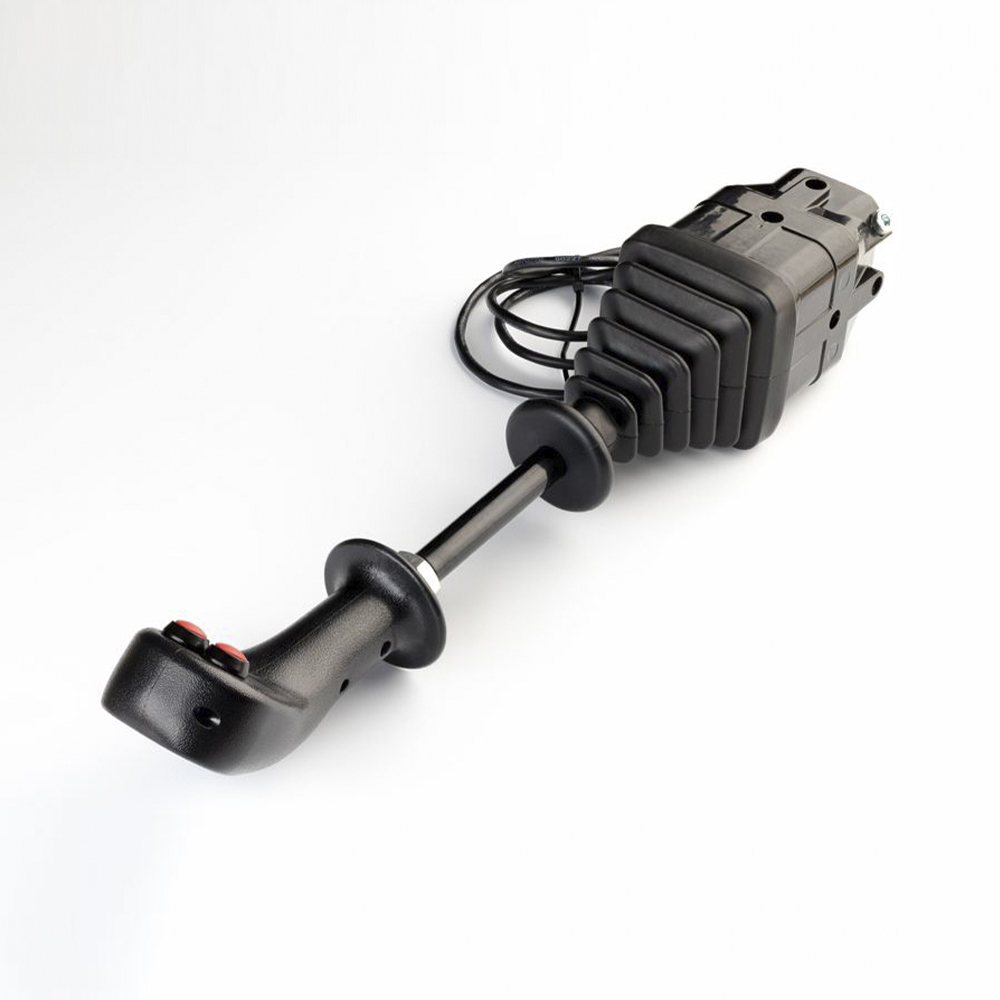

Джойстик тросового управления серии 135С представляет собой двухкоординатный электромеханический блок дистанционного управления. Устройство предназначено для передачи механического усилия на золотники гидрораспределителя через систему гибких тяг (тросов дистанционного управления), а также для коммутации электрических цепей исполнительных механизмов.
Конструктивные особенности и функционал:
- Кинематика: Передача усилия осуществляется по двум осям (X, Y) с типом крепления троса «под вилку».
- Электрокомпоненты: Интегрированные в рукоять две кнопки позволяют управлять электромагнитными секциями распределителей или вспомогательным оборудованием.
- Безопасность: Механизм оснащен фиксатором (стопором) в нейтральном положении для предотвращения самопроизвольного срабатывания.
- Соответствие стандартам: Изделие спроектировано с учетом требований ГОСТ 12.2.063-2015 (Арматура трубопроводная. Общие требования безопасности) в части органов ручного управления.
Технические характеристики:
- Тип управления: Тросовое (механическое) + Электрическое (кнопочное);
- Количество кнопок: 2 шт;
- Тип присоединения троса: Вилка;
- Ход рычага: +/- 25 мм;
- Температурный диапазон эксплуатации: от -40°C до +80°C.
