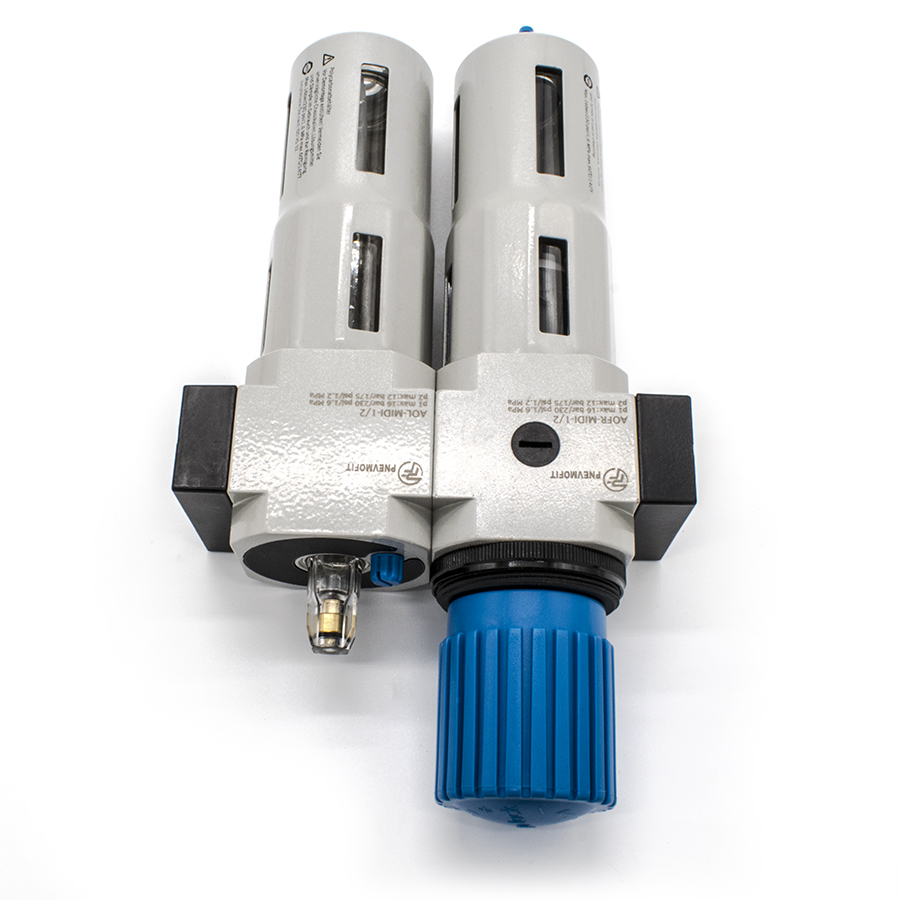

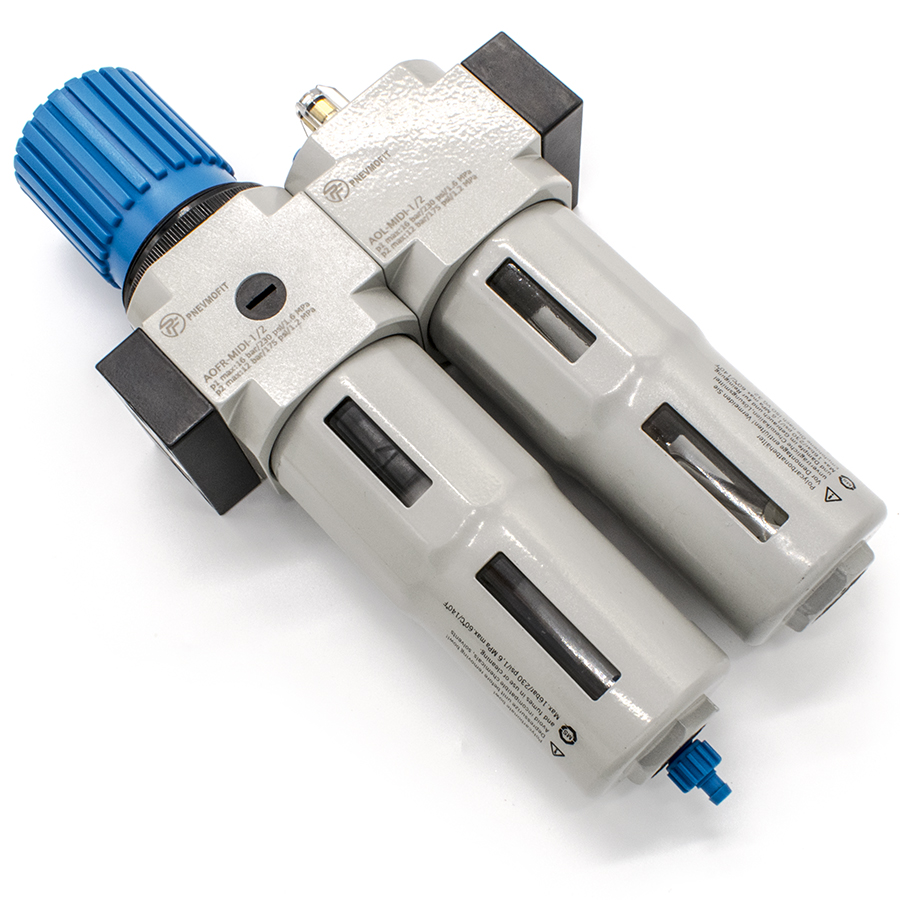

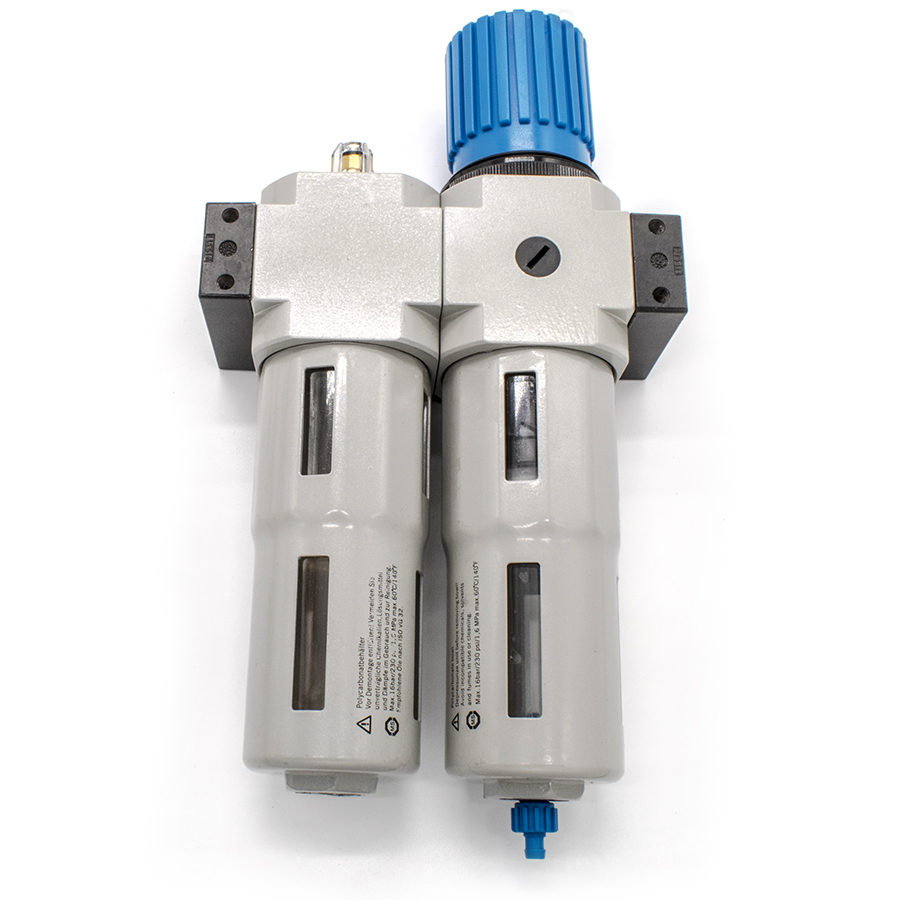

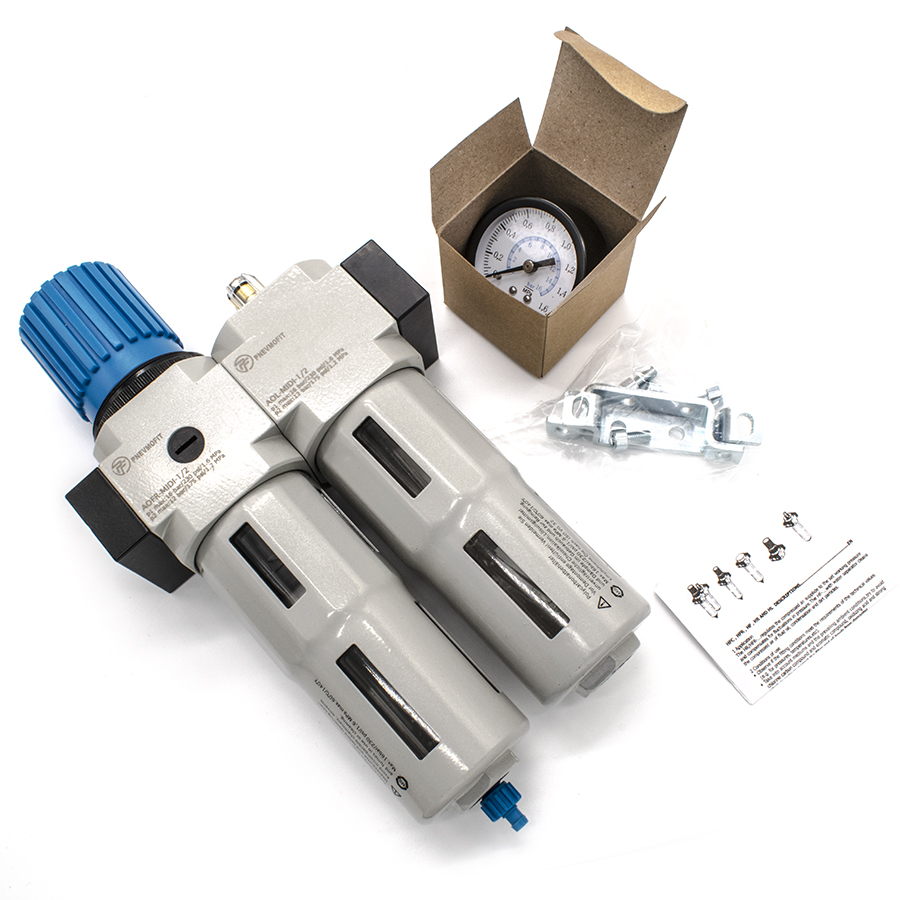

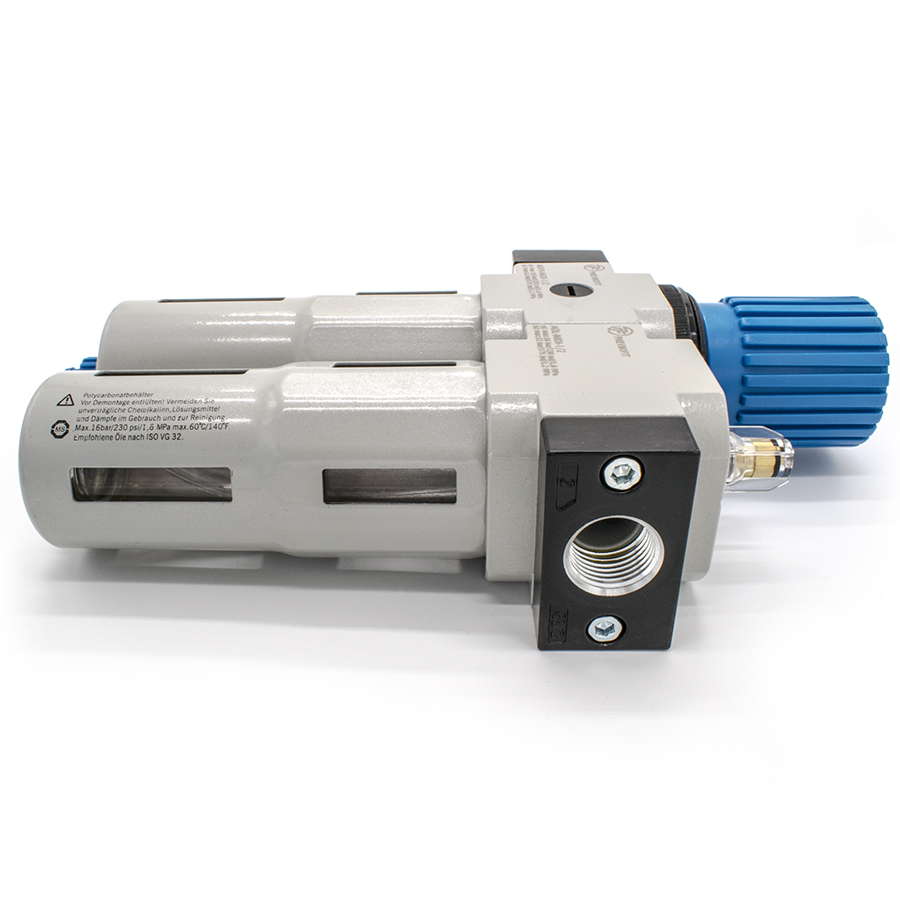

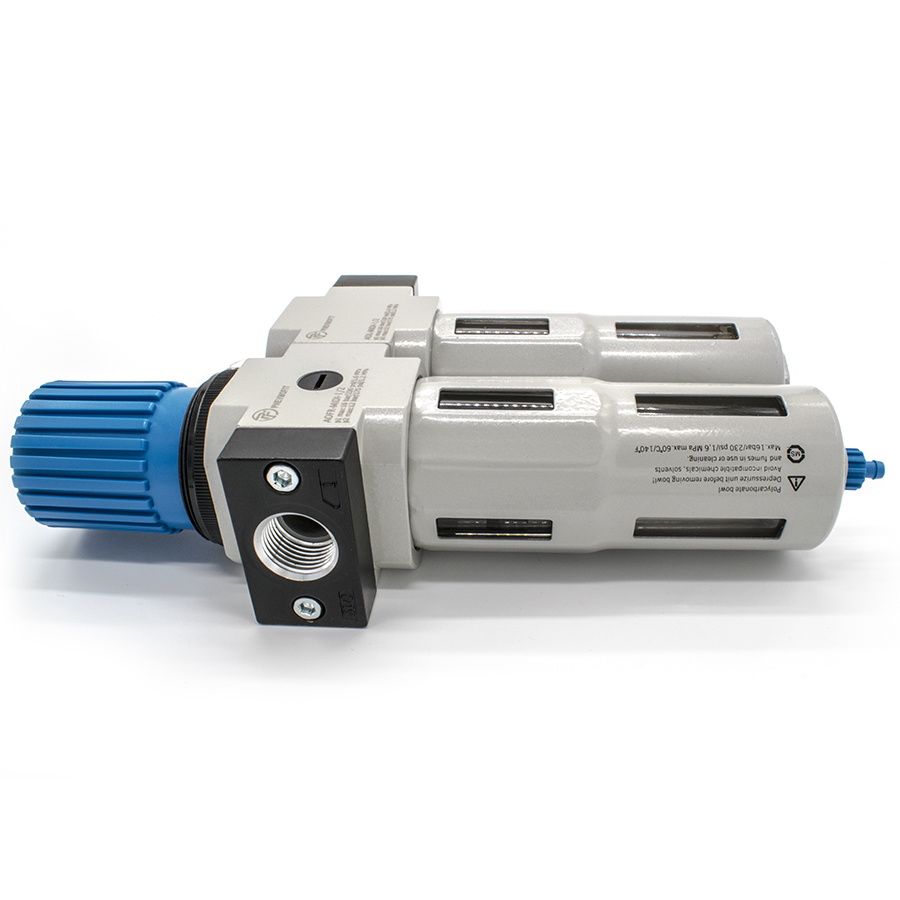

Техническое описание блока подготовки воздуха AOU-1/2-MIDI
Блок подготовки воздуха серии AOU представляет собой комбинированное пневматическое устройство модульного типа (фильтр-регулятор и лубрикатор), спроектированное для комплексной подготовки рабочей среды в магистральных системах промышленного назначения. Оборудование обеспечивает фильтрацию твердых фракций, сепарацию влаги, прецизионное регулирование давления и дозированное внесение смазочных материалов в поток сжатого воздуха. Эксплуатация изделия должна соответствовать требованиям ГОСТ 17433-80 (Промышленная чистота. Сжатый воздух. Классы загрязненности).
Конструктивные особенности и функционал:
- Модуль фильтрации: Осуществляет центробежную очистку от капельной влаги и механическую фильтрацию частиц размером более 40 мкм. Оснащен ручным клапаном сброса конденсата.
- Регулятор давления: Мембранного типа с разгрузкой, обеспечивает стабильное выходное давление в диапазоне 0.5–12 Бар при колебаниях входного давления до 16 Бар. Рукоятка оснащена механизмом фиксации для предотвращения несанкционированных настроек.
- Маслораспылитель (Лубрикатор): Обеспечивает пропорциональное насыщение воздуха масляным туманом для смазки исполнительных механизмов.
Техническое соответствие:
Параметры очистки и подготовки воздуха соответствуют нормам ГОСТ 12.2.101-84 (Пневмоприводы. Общие требования безопасности к конструкциям). Устройство рассчитано на эксплуатацию при температуре окружающей и рабочей среды от 0 до +60 °C.
